宜家Livboj圆形无线充电座结构设计

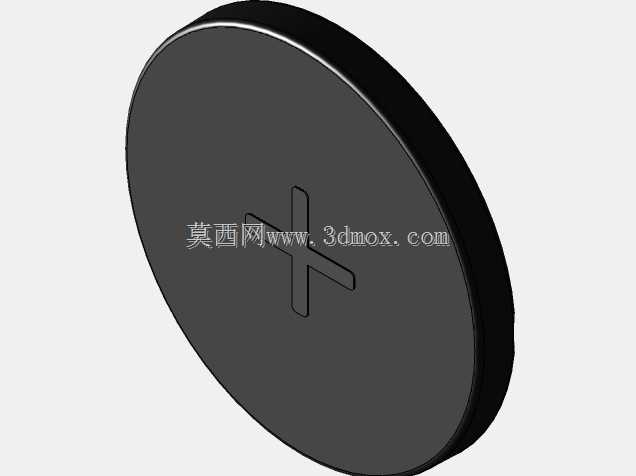

　　日常桌面用电场景里，零散的充电线缆一直是影响工位、家居台面整洁度的核心痛点，这款圆形无线充电座的设计，正是瞄准了近距离小功率无线电能传输的民用需求，适配支持Qi协议的数码终端设备，用户无需反复插拔充电接头，仅需将待充电设备放置在充电座上表面的有效感应区域内，即可启动电能传输流程，大幅降低充电操作的繁琐程度。从结构设计逻辑来看，整体采用扁平圆形的一体化壳体方案，壳体边缘做了均匀的圆弧过渡处理，没有尖锐棱角，既能够避免日常挪动过程中磕碰划伤桌面或者用户肢体，也能在放置时更好地分散自身重量，提升放置状态的稳定性，即便台面存在轻微的倾斜或者外力触碰，也不容易出现滑移倾倒的问题。上表面的中心区域做了十字形的浅凹陷标识，

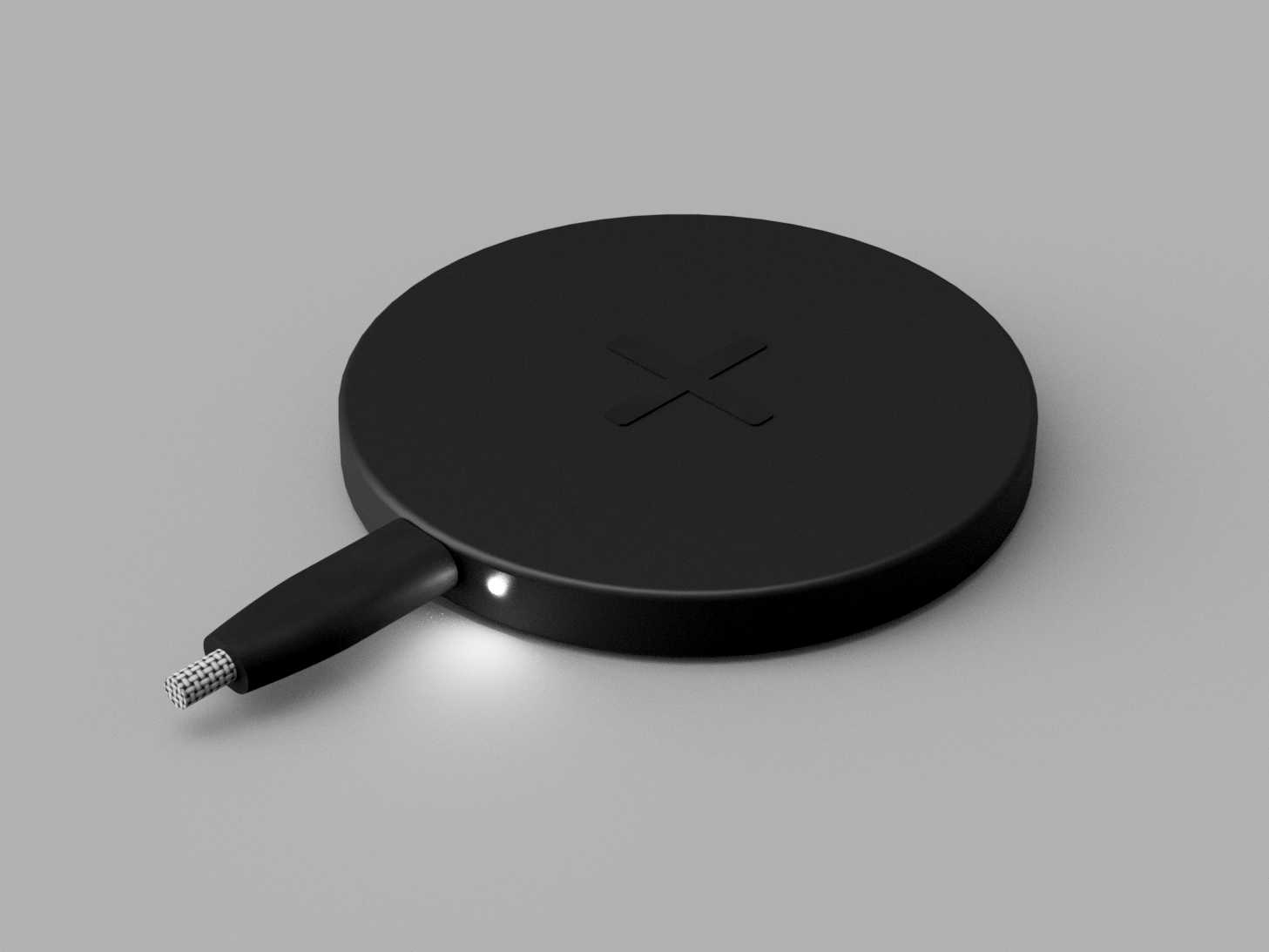

　　这个结构并非单纯的装饰设计，其核心作用是给用户提供直观的放置对位参考，引导用户将待充电设备的接收线圈对准充电座内部的发射线圈位置，减少因对位偏差导致的充电效率下降、断充等问题，同时浅凹陷的深度控制在0.3mm以内，不会阻碍设备的取放动作，日常清洁时也不会积存灰尘污渍。出线端的结构设计充分考虑了线缆的抗弯折需求，线缆与壳体衔接的位置做了加长的应力释放锥台结构，相比普通直出式出线，能够大幅降低线缆根部反复弯折导致的线芯断裂风险，适配日常使用中线缆频繁被拉扯、弯折的使用场景，延长产品的整体使用寿命。壳体侧面靠近出线端的位置设置了一枚微型状态指示灯，灯光采用漫射式出光设计，不会产生刺眼的直射光线，

　　既能够在充电状态下给用户提供清晰的工作状态反馈，也不会在夜间使用时造成光污染，影响周边环境的舒适度。从安装与放置边界来看，这款充电座的整体厚度控制在10mm以内，直径约90mm，占用的桌面投影面积和普通杯垫相当，不会过多挤占桌面的有效使用空间，底部可以增设防滑硅胶垫结构，进一步提升与光滑桌面之间的摩擦力，避免放置时出现滑动。内部结构的排布上，发射线圈被安置在壳体中心的同轴位置，线圈下方设置隔磁片，能够减少磁场向壳体底部方向的泄露，避免对桌面下方的金属物件产生电磁感应发热，同时提升电能传输的效率；控制电路板被安置在靠近出线端的一侧，和线圈之间预留足够的安全绝缘间隙，板载的元器件全部采用低高度选型，适配壳体的薄型化设计需求，

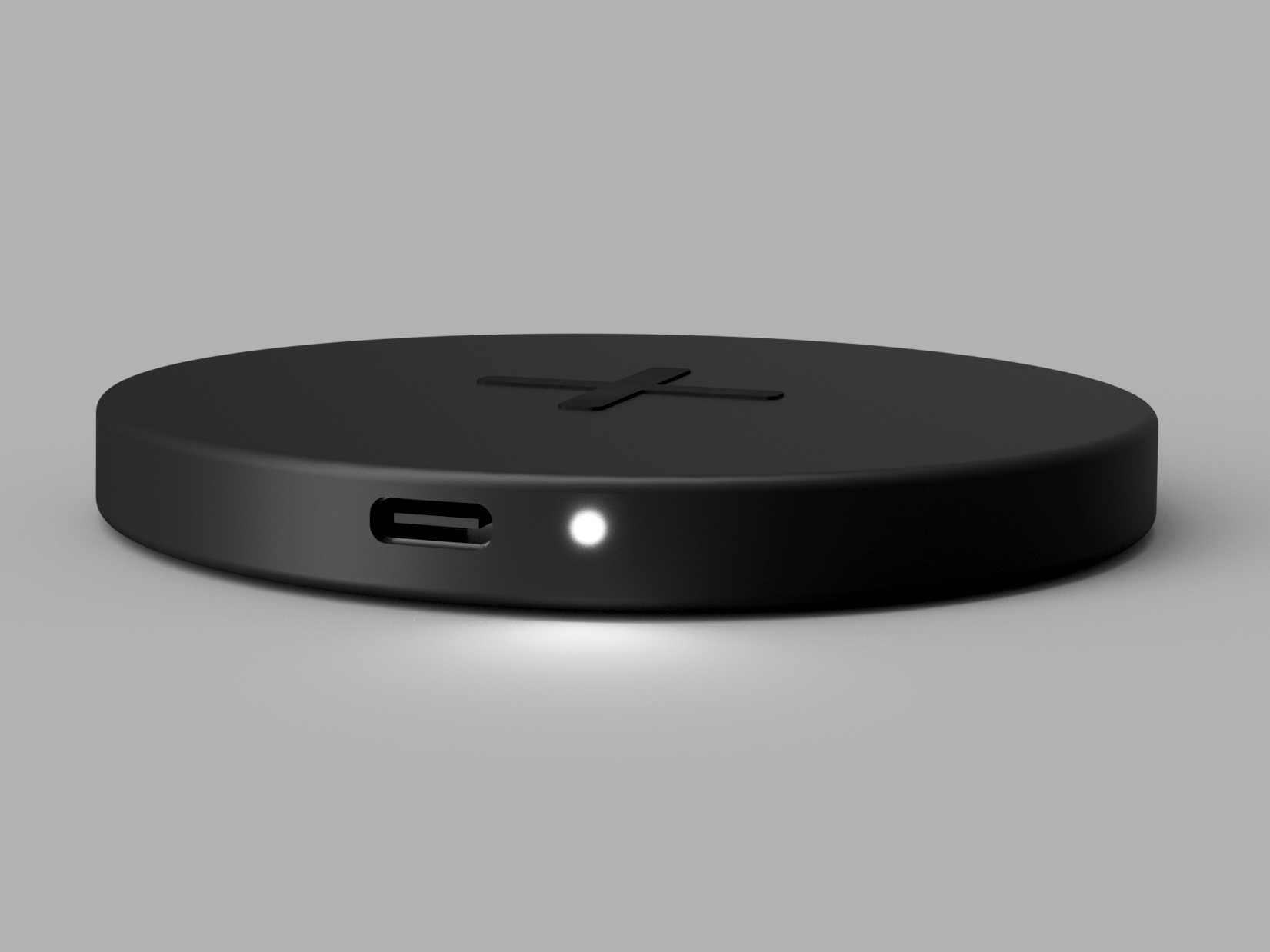

　　壳体内部设置多处定位筋与卡扣柱，无需额外使用螺丝即可完成上下壳体的装配，减少装配工序的同时，也能让壳体的外表面更加简洁美观。在实际应用场景中，这款充电座可以适配家居床头柜、客厅茶几、办公室工位、酒店客房桌面等多种场景，既可以作为固定的桌面充电点位使用，也因为整体体积小巧，能够方便地收纳进背包、公文包中，满足差旅外出时的随身充电需求。设计过程中充分考虑了不同使用场景的适配性，壳体的外表面采用哑光磨砂的质感处理，不容易残留指纹和使用划痕，长期使用也能保持较好的外观状态，整体结构没有易脱落的小零部件，日常维护仅需擦拭表面即可，不需要额外的保养操作。针对不同的产品版本，预留了自带USB-C线缆和无自带线缆两种结构的适配空间，无自带线缆的版本可以在壳体侧面设置标准USB-C供电接口，用户可以自行搭配通用的Type-C供电线使用，满足不同用户的使用习惯需求，两种版本的内部主体结构保持一致，仅需要在壳体出线位置更换对应的堵头或者接口固定结构，能够大幅降低开模与生产的成本，提升零部件的通用化率。
