工业级旋风分离式吸尘过滤装置结构设计

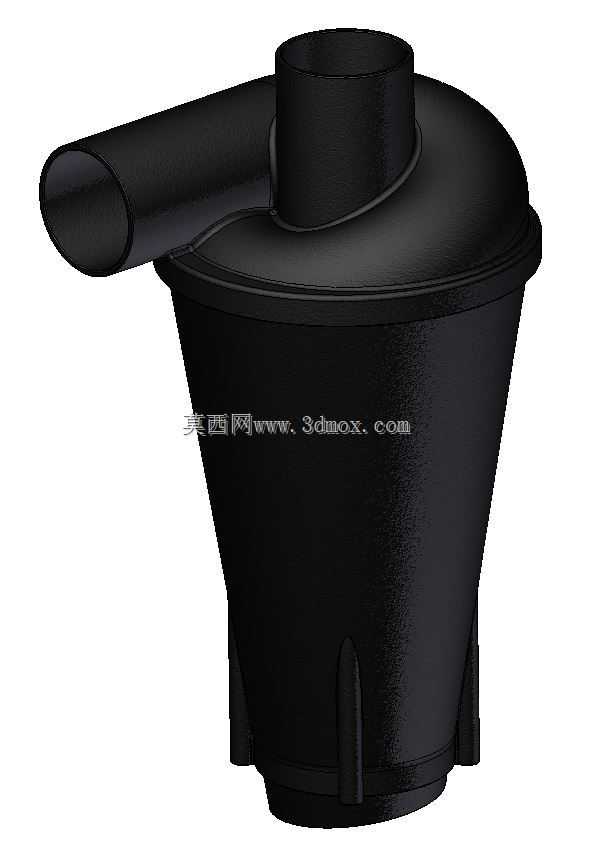

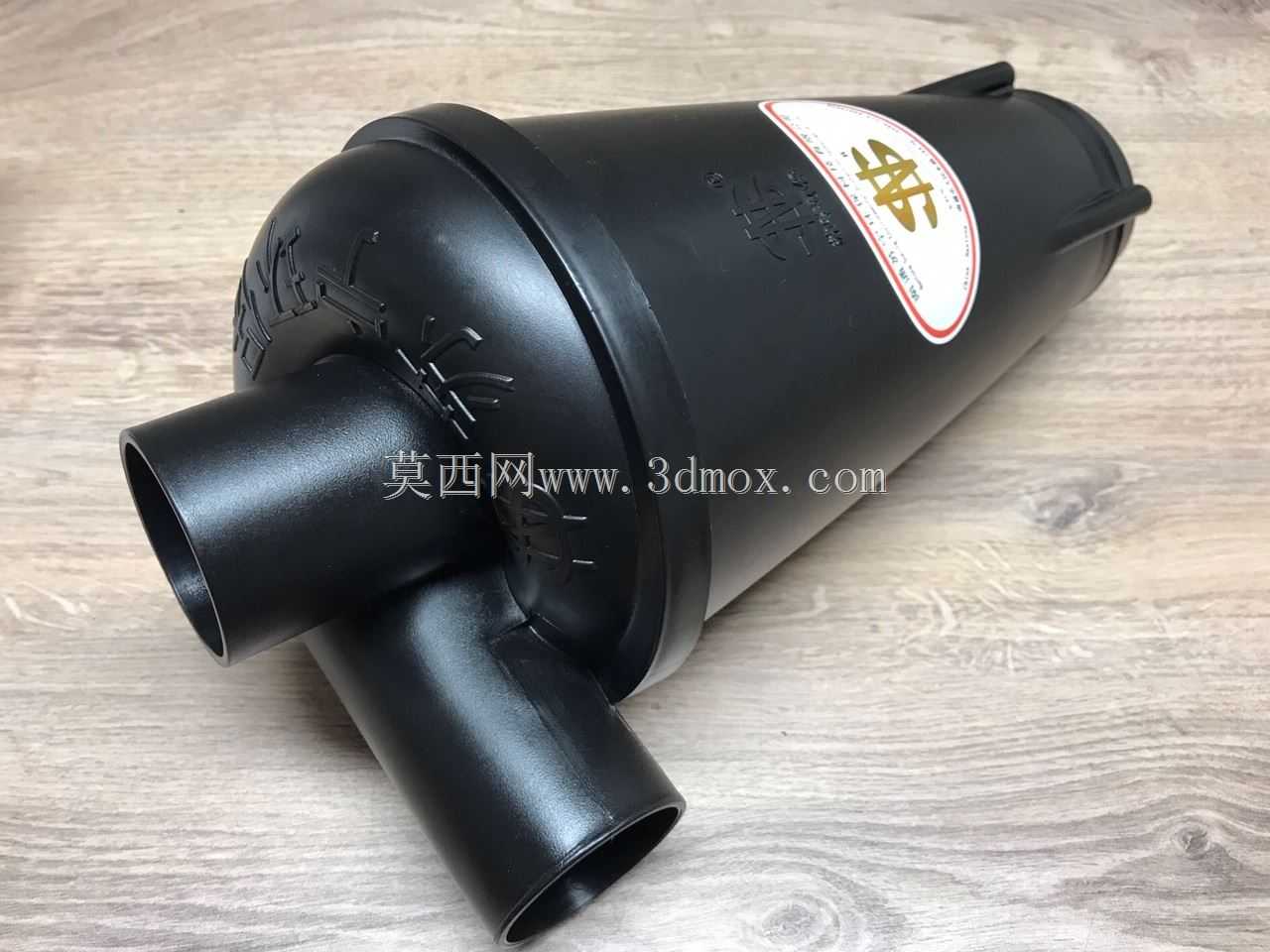

这款旋风分离装置主要面向工业生产车间、木工加工、五金打磨、粉体输送等存在浮尘、碎屑收集需求的场景，作为真空吸尘系统的前置预处理核心部件使用，能够在含尘气流进入后续过滤单元前，依靠离心力完成绝大多数固体颗粒的预分离，大幅降低后端滤材的堵塞概率，延长整套吸尘系统的维护周期与使用寿命。在实际生产应用中，这类装置可独立搭配高压风机组成简易除尘工位，也可接入中央集尘系统作为分支预处理单元，适配木工开料、金属磨削、塑料粉碎、粮食输送等多种产生干性粉尘的作业场景，有效减少作业区域的扬尘扩散，保护操作人员的呼吸健康，同时降低粉尘堆积带来的生产安全隐患。从功能特性来看，该装置采用纯物理离心分离原理，内部无活动滤件与运动部件，运行过程中不存在易损耗材，日常仅需定期清空下部集尘仓即可完成维护，相比传统滤袋式前置过滤，运行风阻更低、连续工作稳定性更强，对大颗粒碎屑、高密度金属粉尘的分离效率表现优异，能够避免尖锐碎屑直接刺破后端滤材，也能防止高浓度粉尘快速堵塞滤孔导致吸力衰减。设计过程中充分考虑了气固两相流的运动规律，上筒体采用圆弧过渡的蜗壳进风结构，进风管沿筒体切向布置，确保含尘气流进入腔体后能够形成稳定的向下旋转外涡旋，气流携带的固体颗粒在离心力作用下被甩向筒壁，沿锥形内壁滑落至下部集尘区域，经过分离后的洁净气流则在锥体中部形成向上的内涡旋，从顶部的出风口排出进入后续管路。整体外形采用上圆下锥的经典旋风分离构型，上部为圆柱形稳流腔，下部为渐缩锥形分离腔，锥角设计兼顾了气流旋转行程与颗粒下滑路径，避免锥角过大导致的颗粒二次夹带问题，也防止锥角过小造成的设备整体高度过高、安装空间受限的问题。安装边界方面，进风口与出风口均采用标准圆管接口，进出口通径适配常规50mm口径的工业吸尘软管，配套的连接法兰内径77mm、外径115.5mm、厚度7mm，可直接与同规格的管路法兰对接，无需额外定制转接件；设备整体结构紧凑，外部无突出的尖锐结构，可通过侧壁的固定支脚完成壁挂安装或者设备机架侧装，安装时仅需预留下部集尘容器的拆卸空间即可，适配多数中小型工业设备的配套安装空间需求，能够灵活集成到各类移动式吸尘设备、固定式除尘工位中。
