可调防滑支撑脚水平调节支腿结构

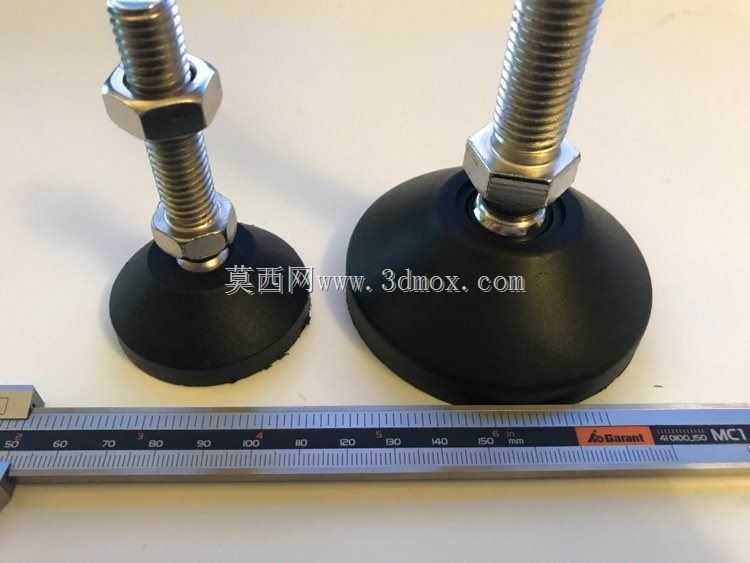

　　这类可调水平支腿是工业设备、商用家具、轻型工作台场景里极为常用的支撑调平组件，核心作用是在安装基面存在平整度偏差时，通过螺纹副的旋合调整实现支撑面的水平校准，同时隔绝硬质支撑脚与地面的硬接触，避免地面刮损，也能缓冲设备运行产生的小幅振动，降低振动传导带来的噪音与结构松动风险。从结构设计来看，支腿分为金属调节螺杆、锁紧螺母、防滑底座三个核心部分，螺杆采用标准公制外螺纹，本次涉及的两个规格分别为M12与M16，对应螺杆有效调节长度分别为50mm与100mm，足够覆盖绝大多数场景下的地面高差补偿需求；配套的六角锁紧螺母在支腿高度调整到位后，可旋紧至与设备安装底面贴合，通过双接触面的摩擦力锁死调节位置，避免设备运行过程中受振动、

　　载荷偏移影响出现螺纹回转，导致支撑高度变化、设备倾斜。底座部分采用增强尼龙材质制作，底部为大直径圆盘结构，对应M12螺杆的底座直径为50mm，对应M16螺杆的底座直径为80mm，更大的底座接触面积可以有效降低支撑点对地面的压强，避免在环氧地坪、实木地板、瓷砖等易损地面留下压痕；底座与螺杆的连接部位采用万向铰接结构，允许螺杆相对于底座存在一定角度的偏转，即使安装基面存在小幅坡度，底座也能完全贴合地面，不会出现局部悬空导致的支撑不稳问题，这一设计在非预埋安装的轻型设备、流水线机架、仓储货架上实用性极强，不需要对地面做额外找平处理就能实现稳定支撑。从安装边界来看，这类支腿的安装方式极为简便，

　　只需要在设备底部的支撑梁上加工对应规格的内螺纹孔，或者穿装过孔配合螺母固定，就可以完成支腿的装配，不需要额外的连接附件；调节过程不需要专用工具，徒手旋转螺杆就可以完成粗调，配合水平仪校准后用普通扳手锁紧锁紧螺母即可完成调平作业，后期维护时如果出现底座磨损、螺杆锈蚀的情况，也可以单独更换对应部件，不需要整体替换所有支撑组件，维护成本极低。在实际选型过程中，需要根据设备单脚承载的静载荷、动载荷选择对应螺杆规格与底座直径，M12规格的支腿单脚额定承载通常在300kg以内，适合轻型工作台、小型检测设备、民用家具的支撑，M16规格的支腿单脚额定承载可达800kg，能够满足中型流水线机架、仓储货架、工业检测设备的支撑需求；

　　底座的防滑纹理设计可以增大与地面的静摩擦系数，即使设备受到水平方向的推力，也不容易出现滑移移位，在光滑的瓷砖地面、环氧地坪上使用时，防滑效果比普通金属支撑脚提升40%以上。从建模逻辑来看，这类标准件的三维建模需要重点还原螺纹的公称尺寸、螺距参数，保证虚拟装配时与设备安装孔的配合间隙符合实际装配要求，同时要还原底座的铰接活动角度范围，在做设备整体装配仿真时，可以模拟不同地面坡度下的底座贴合状态，验证调平行程是否满足现场安装条件；底座的边缘做了圆弧过渡处理，没有尖锐棱角，避免安装、搬运过程中划伤操作人员，也不会勾扯地面的线缆、管线，符合车间安全设计的通用要求。这类支腿的应用场景覆盖极广，小到家用家具的防滑增高，大到工业生产线的机架调平，都能看到这类结构的身影，其结构简单、可靠性高、成本低廉的特点，使其成为支撑调平领域应用最广泛的标准件之一，在做非标设备设计时，这类标准件通常直接选型调用，不需要重新设计结构，只需要根据载荷与调节行程选择对应规格即可，能够大幅缩短设计周期，降低加工与采购成本。
