脉冲喷射织物过滤工业除尘设备

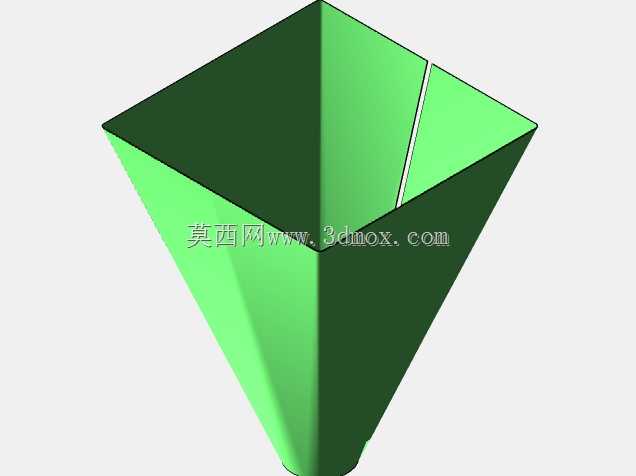

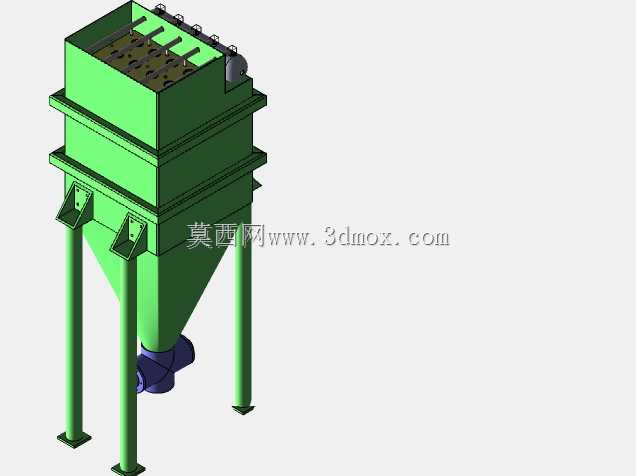

该设备为脉冲喷射织物过滤类工业除尘装置，主要应用于机械加工车间、建材生产工段、木工加工场地、冶金打磨工位等存在干性粉尘扩散的生产场景，可有效捕集悬浮在作业环境中的粒径0.1微米以上的工业粉尘，避免粉尘逸散造成的作业环境恶化、职业健康隐患以及生产安全风险，是工业生产环节废气粉尘末端治理的核心配套设备。设备实际运行过程中，含尘气体从设备下部进风口进入灰斗段，气流经过扩容减速后，大颗粒粉尘在重力作用下直接沉降落入灰斗底部，细小粉尘随气流向上进入中部过滤室，被织物滤料拦截在滤袋外表面，净化后的气体透过滤袋进入上部净气室，经出风口排出至后续排风系统；当滤袋表面附着的粉尘厚度增加导致设备运行阻力上升到设定阈值时，脉冲喷吹系统会瞬间释放高压压缩空气，通过喷吹管诱导二次气流冲入滤袋内部，使滤袋产生瞬间鼓胀形变，依靠反向气流冲击和滤袋形变的振打作用将滤袋外表面附着的粉尘层剥离，脱落的粉尘落入下部灰斗，经卸灰阀排出设备完成粉尘收集，整个清灰过程可分室轮流进行，不影响设备连续稳定运行。从设计思路来看，该设备采用上箱体、中箱体、下灰斗三段式模块化结构设计，上部净气室预留了喷吹系统的安装检修空间，喷吹阀组沿箱体顶部横向排布，兼顾喷吹覆盖均匀性与后期维护操作空间；中部过滤室采用规整的矩形腔体结构，可根据处理风量需求灵活调整滤袋排布数量，滤袋安装采用弹性涨圈式密封结构，保证滤袋与花板之间的密封可靠性，避免未过滤的含尘气体串入净气室影响除尘效率；下部灰斗采用四棱锥倾斜壁面设计，壁面倾斜角度大于粉尘自然安息角，保证剥离下落的粉尘能够顺畅滑向灰斗底部的卸灰口，避免粉尘在灰斗内壁搭桥堆积。设备整体采用立式支腿支撑结构，四根立式支腿沿设备底部四角布置，支腿底部带安装固定板，可通过膨胀螺栓与设备基础平台固定，安装时需要预留设备侧面的检修门开启空间、顶部喷吹系统的维护操作空间，以及灰斗下部卸灰阀与输灰设备的对接安装空间，设备进风口设置在灰斗侧部，出风口设置在上部净气室侧方，可根据现场管线排布方向灵活调整接口朝向，适配不同厂房的管线布局需求。设备外壳采用薄壁钢板折弯焊接成型，外部设置加强筋提升结构刚度，避免设备运行过程中因内外压差产生壳体形变，整体结构紧凑，占地面积小，可直接安装在产尘设备附近的车间地面，无需复杂的土建配套，适配多数中小规模产尘工位的粉尘治理需求。
