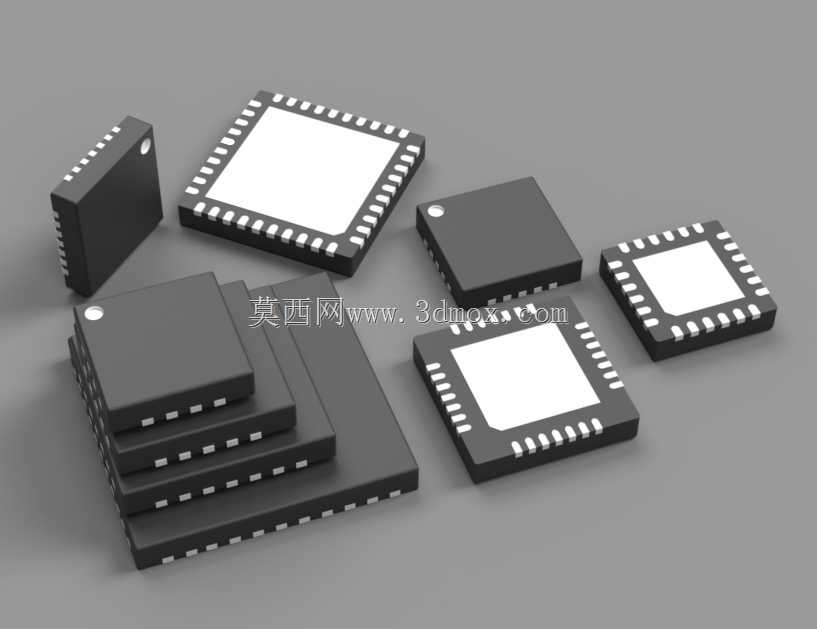

微芯片QFN封装系列表面贴装结构

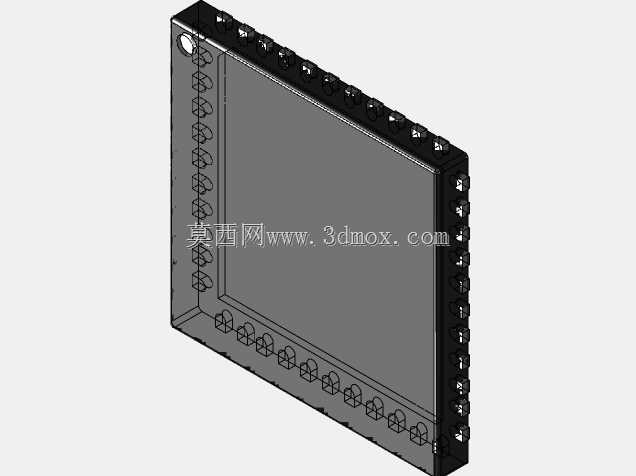

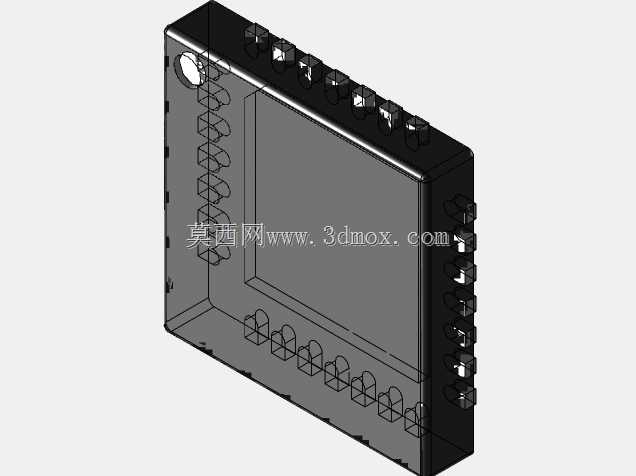

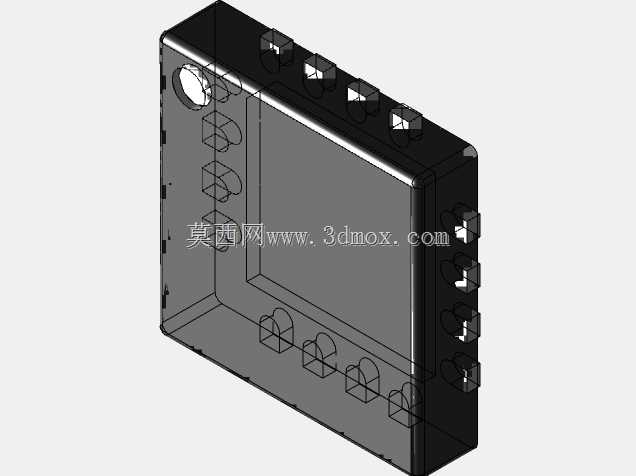

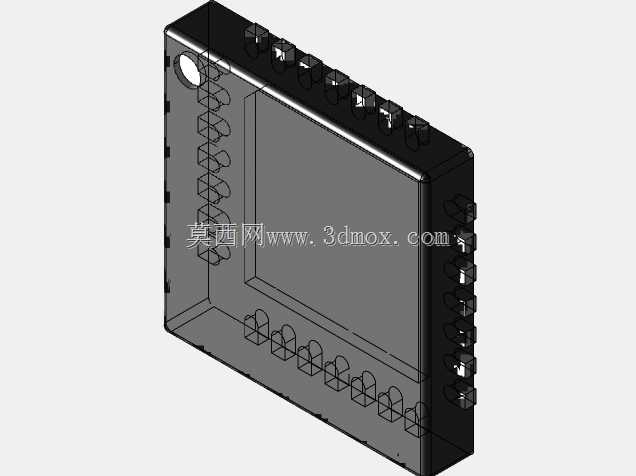

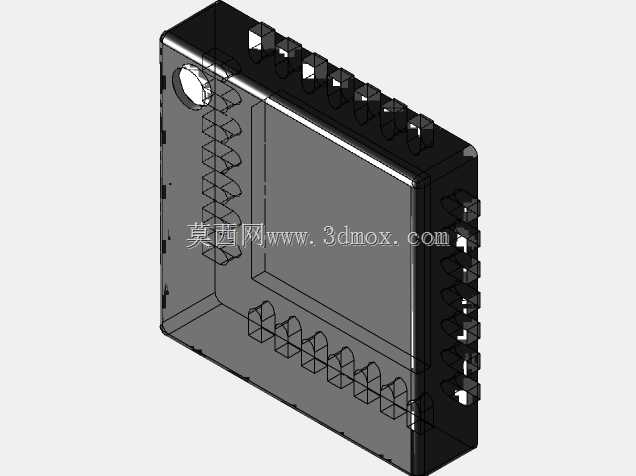

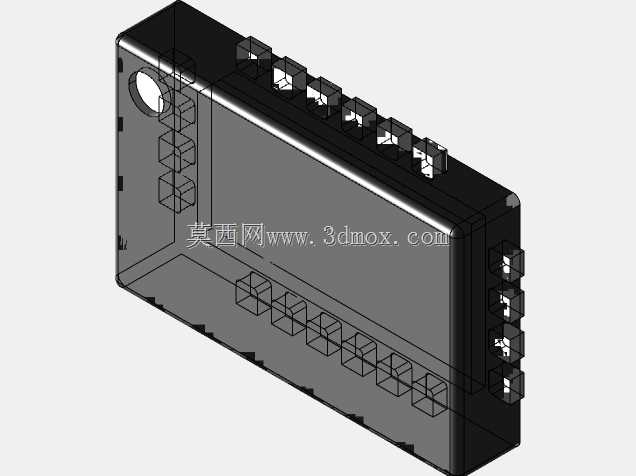

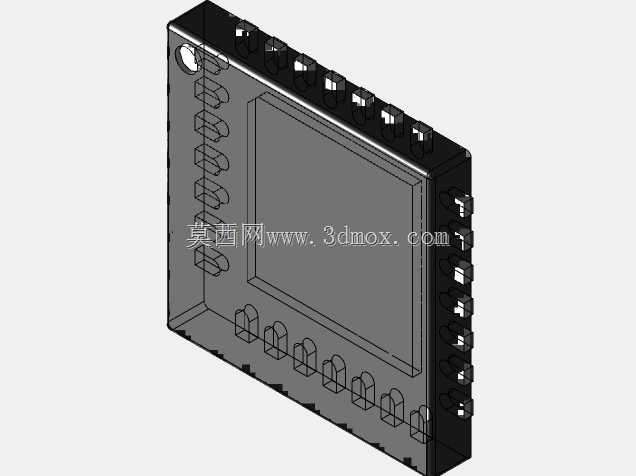

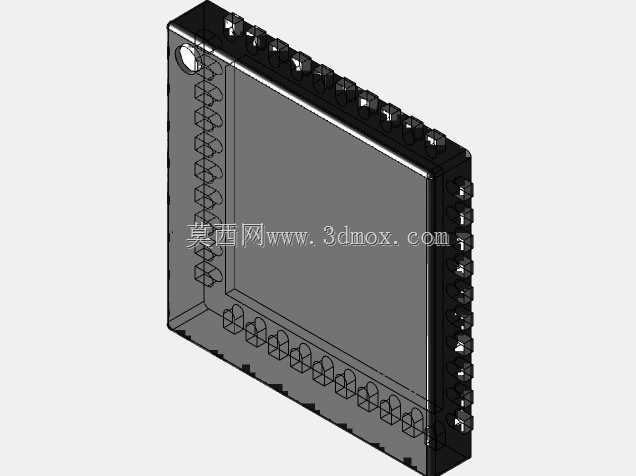

本次呈现的是微芯片领域常用的QFN封装系列三维结构，这类封装元件是当前高密度电子组装场景中应用极为广泛的半导体承载结构，覆盖消费电子、工业控制、车载电子、通信设备等多个领域的电路板组装环节，是实现芯片与印制电路板电气互联、物理固定的核心载体。在实际生产应用中，QFN封装凭借出色的散热性能、极小的安装占板面积、优异的高频电气特性，成为中小引脚数微控制器、电源管理芯片、接口芯片、射频前端芯片的首选封装形式，大量应用于便携智能设备的主板组装、工业控制板卡的元件贴装、车载电控单元的器件布局场景中，能够适配高速SMT贴装生产线的全流程作业要求，满足回流焊工艺的温度耐受与定位精度需求。从功能特性来看，该系列封装结构采用无引脚方形扁平设计，封装本体底部设置大面积裸露散热焊盘，周边排布半蚀刻或冲压成型的接触焊端，既可以通过底部焊盘将芯片工作产生的热量直接传导至印制电路板的散热铜皮上，大幅降低封装热阻，提升芯片长时间高负载工作的稳定性，又能通过周边焊端实现芯片与电路板之间的信号、电源互联，相比传统有引脚的封装形式，QFN封装的引线电感极低，能够有效降低高频信号传输过程中的阻抗不连续问题，适配高速数字信号、射频信号的传输要求。在设计思路上，该系列封装严格遵循微芯片封装的相关参数规范，覆盖了不同引脚数量、不同本体尺寸的QFN封装规格，所有结构的外形公差、焊端位置度、本体厚度均匹配表面贴装工艺的通用要求：封装本体采用耐高温环氧树脂模塑成型，边角设置标准脱模斜度与定位标识点，其中一角的圆形凹点为封装第一引脚定位标记，能够在SMT贴装过程中配合视觉识别系统完成元件的角度校正与位置定位，避免贴装反向的工艺问题；底部散热焊盘的尺寸与位置严格对应芯片衬底的焊接区域，周边焊端的宽度、间距、伸出长度均符合行业通用的焊盘设计规范，能够保证焊锡熔融过程中形成可靠的焊点，同时避免相邻焊端之间出现锡桥短路问题。从外形尺寸与安装边界来看，该系列封装覆盖了从微型2mm×2mm本体尺寸到较大尺寸12mm×12mm本体的多种规格，引脚间距包含0.4mm、0.5mm、0.65mm、0.8mm等通用标准，封装本体厚度从0.8mm到1.2mm不等，能够适配不同厚度要求的板卡组装场景；安装过程中，元件底部与印制电路板之间的焊锡厚度控制在0.1mm到0.15mm区间时，既能保证焊接可靠性，又能获得最优的散热传导效果，元件周边预留的工艺返修空间不小于1.5mm，可满足热风返修台的作业要求，避免返修过程中损伤周边相邻元件。
