120mm风机防护过滤格栅结构设计

这款120mm规格的风机过滤格栅，主要应用于各类搭载120mm轴流散热风机的电子设备、工业机柜、工控机箱、电源柜体等场景，是散热通风系统中兼具防护与过滤功能的配套配件。在实际使用场景中，这类格栅直接安装在风机的进风侧或出风侧，一方面能够阻挡外界的大尺寸杂物、灰尘颗粒、飞虫等进入设备内部，避免杂物卷入高速运转的风机扇叶造成扇叶损坏、卡滞甚至电路短路故障，另一方面也能对风机的外露旋转部件形成物理隔离，防止运维人员或设备使用者误触高速转动的扇叶造成机械伤害，同时规整的格栅结构还能对进出的气流起到一定的导流梳理作用，降低气流穿过时产生的紊流噪音，优化设备运行的声环境表现。

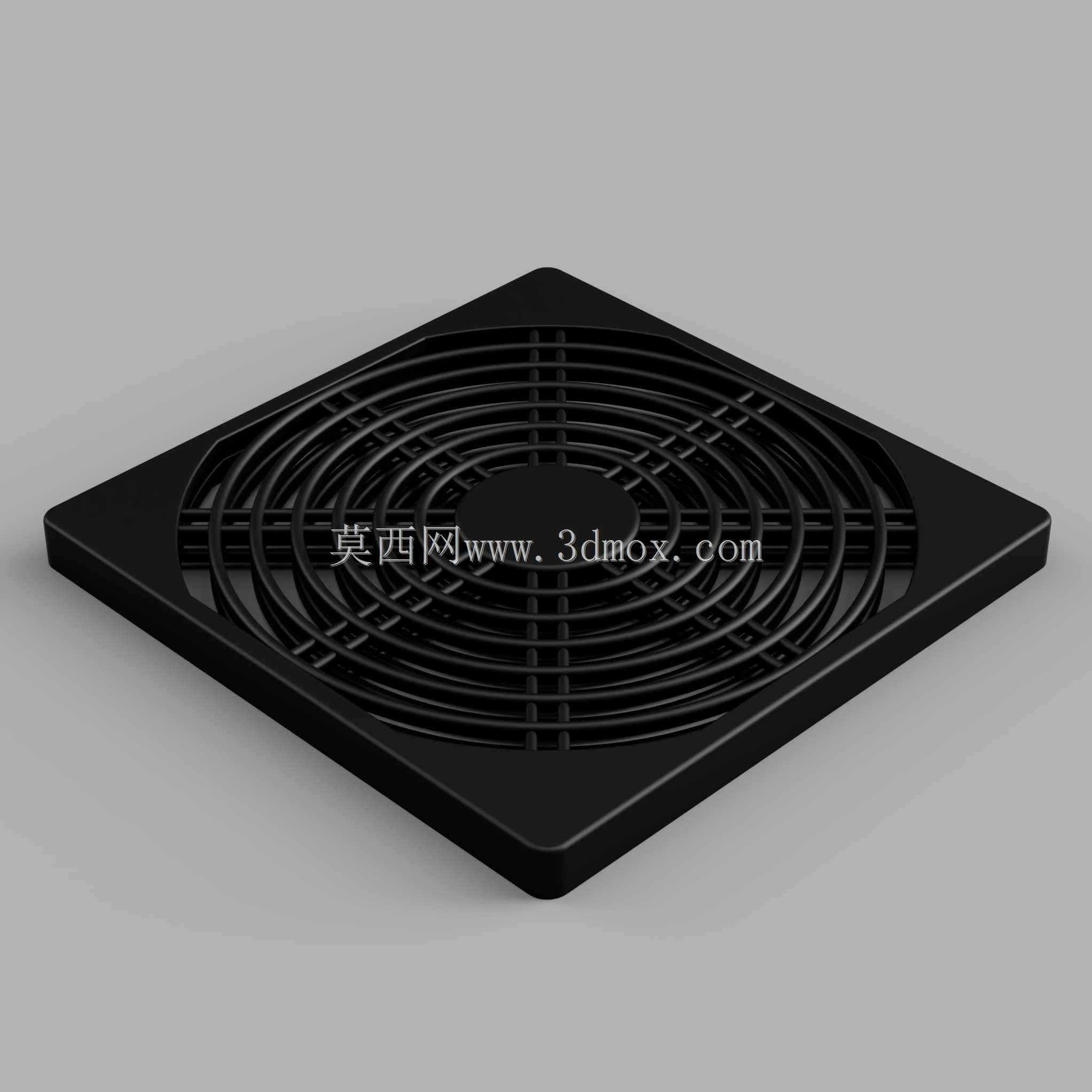

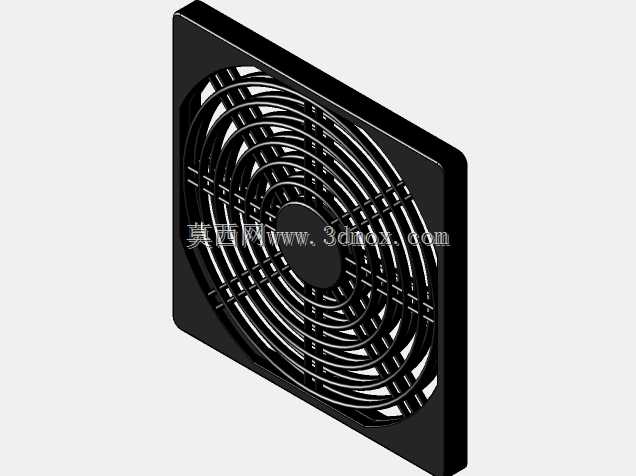

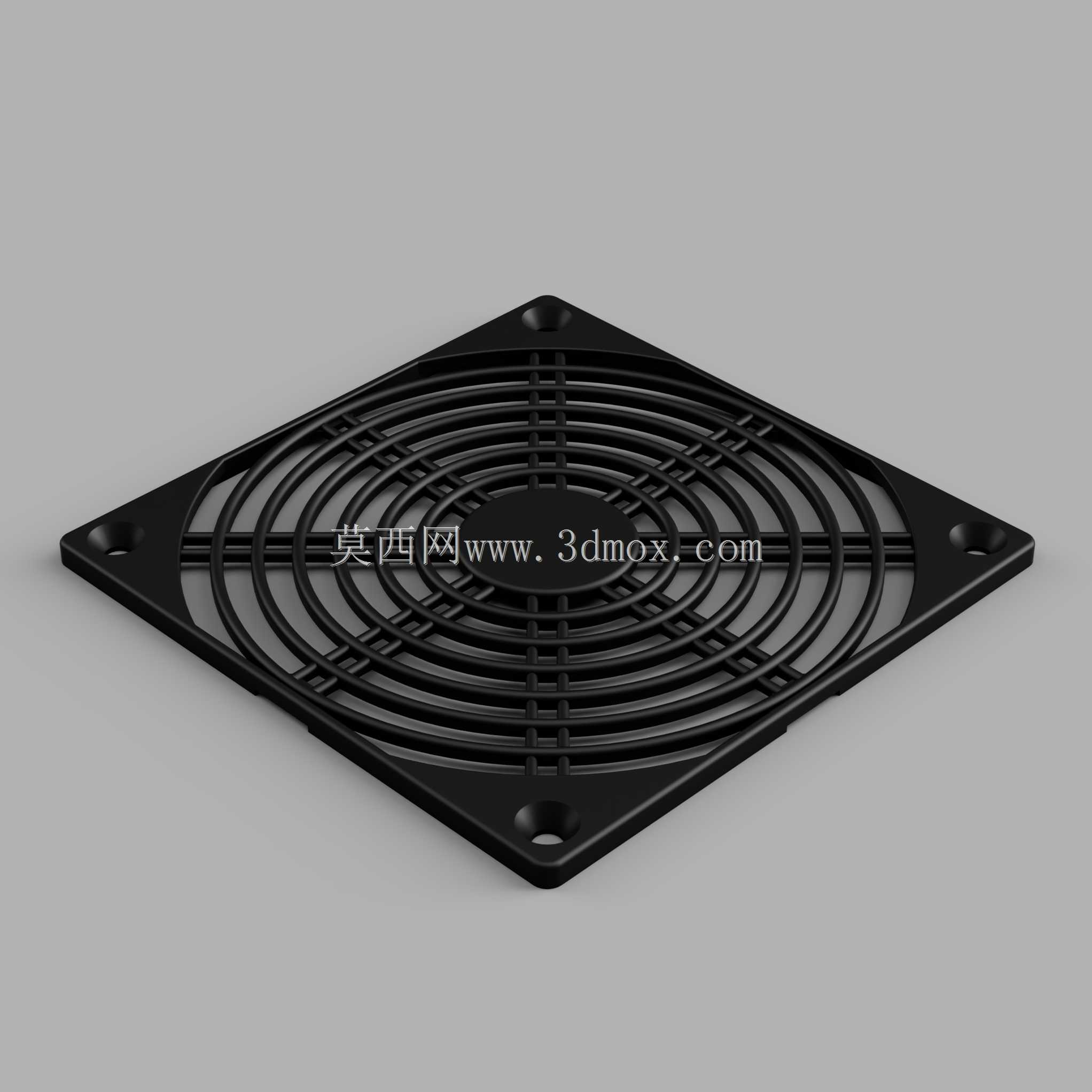

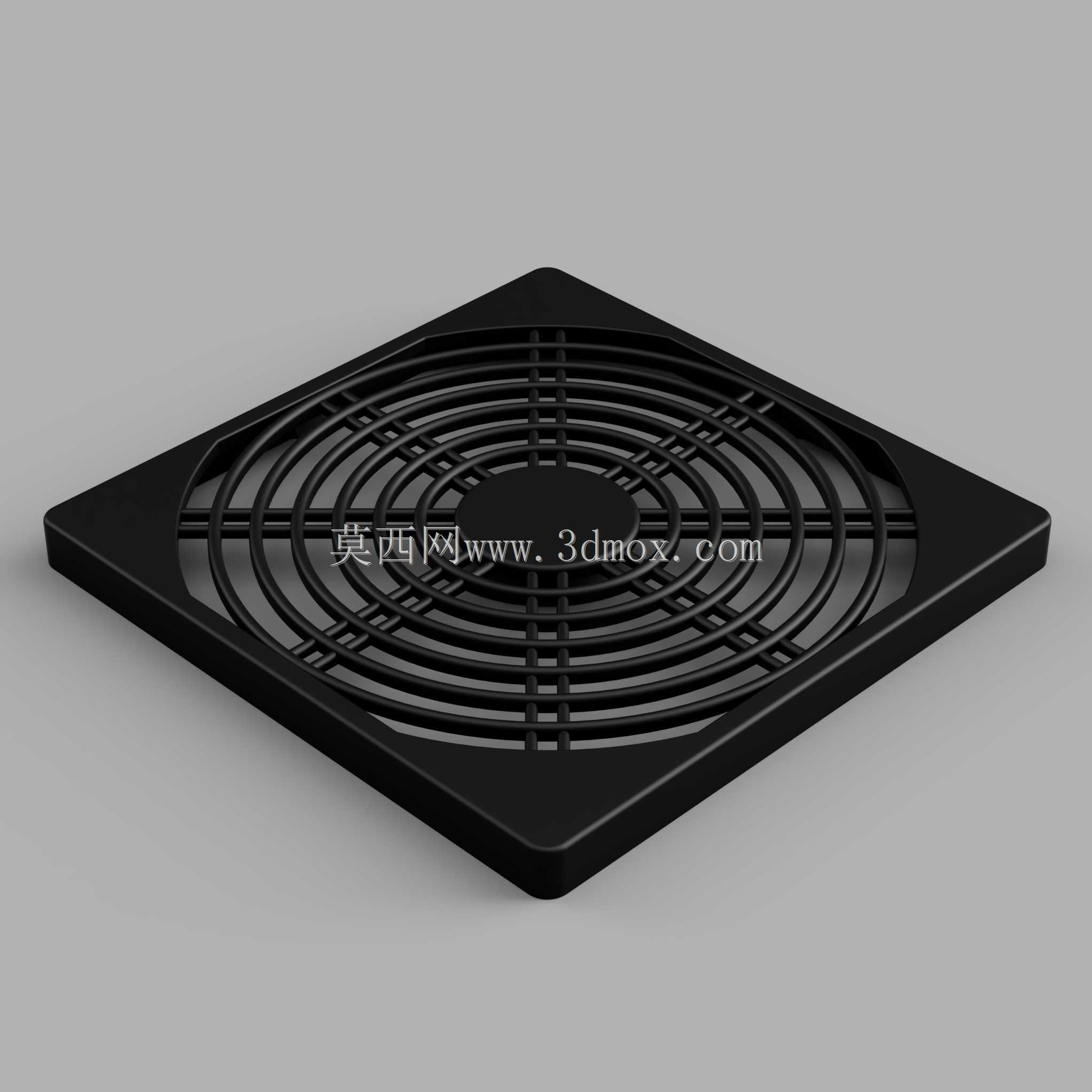

在功能特性上，这款格栅采用方形外框搭配同心环形栅条加径向加强筋的结构设计，方形外框的四个角预留了标准的安装孔位，能够完全匹配市面主流120mm风机的安装孔距，安装时无需额外打孔改造，可直接通过螺丝与风机、柜体面板完成固定，安装边界完全适配常规120mm风机的安装尺寸，不会出现尺寸干涉、无法对位的问题。栅条部分采用等间距的环形排布设计，在保证足够通风通流面积的前提下，尽可能缩小栅条之间的缝隙宽度，兼顾通风效率与防护效果，径向的加强筋从中心区域向外延伸连接至外框，能够有效提升整个格栅的结构强度，避免长期使用后出现栅条变形、断裂的情况，中心的实心区域刚好对应风机的电机轴心位置，既不会遮挡主要的通风区域，也能对电机部位形成额外的防护。

设计过程中，这款格栅完全参照市面通用的120mm风机配套格栅的实物尺寸进行逆向还原，所有的安装孔位间距、外框长宽尺寸、格栅厚度、栅条间隙都经过实际测量校准，和常规量产的同规格配件尺寸保持一致，能够直接替换同规格的现有格栅配件。整体采用塑料材质的结构设计，在保证足够结构强度的同时，重量更轻，不会给风机安装面带来额外的负重负担，也不会出现金属材质长期使用生锈、腐蚀的问题，适配各类常规室内工作环境的使用需求。格栅的边缘做了圆角过渡处理，没有尖锐的毛边棱角，安装和维护过程中不会划伤操作人员，整体结构简洁规整，生产时可直接通过注塑工艺一次成型，量产加工的难度低，生产效率高，成本控制表现优异。
