多引脚规格SOT23贴片封装电子元器件

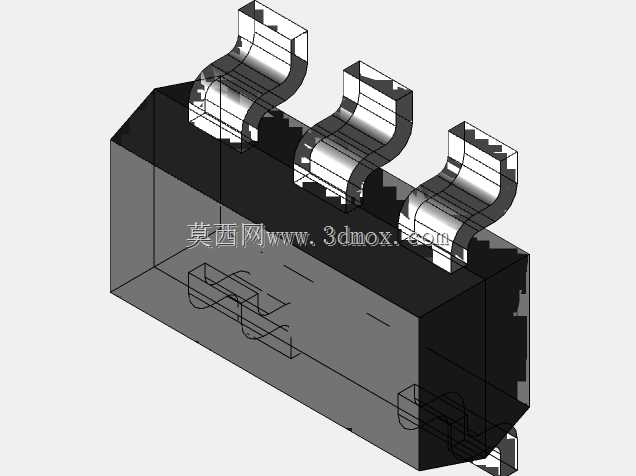

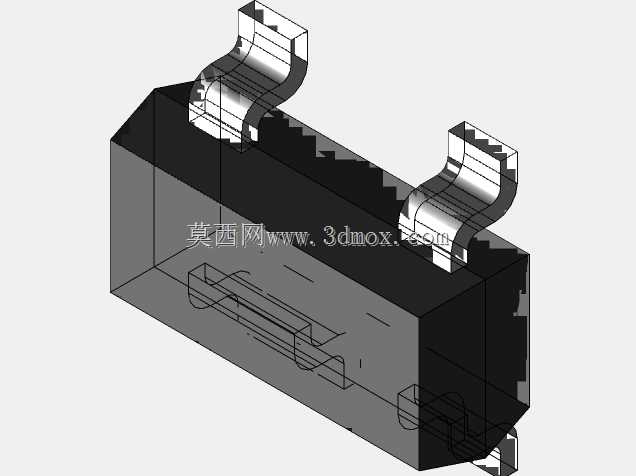

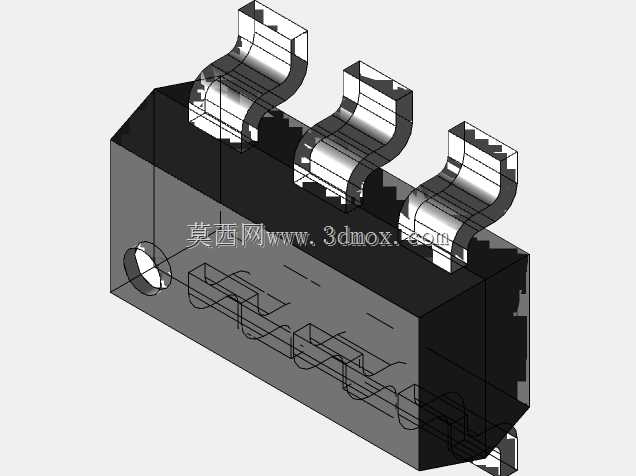

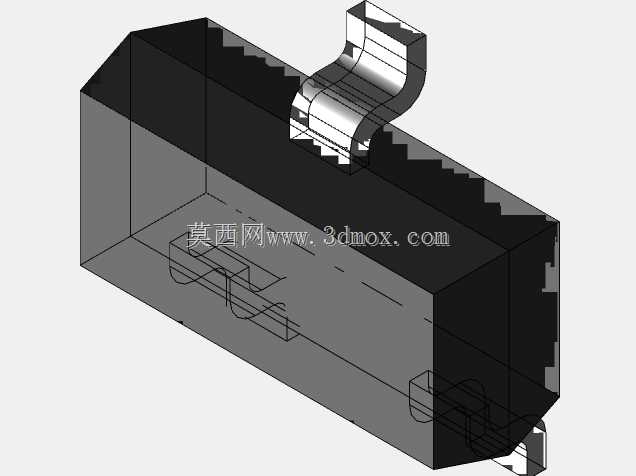

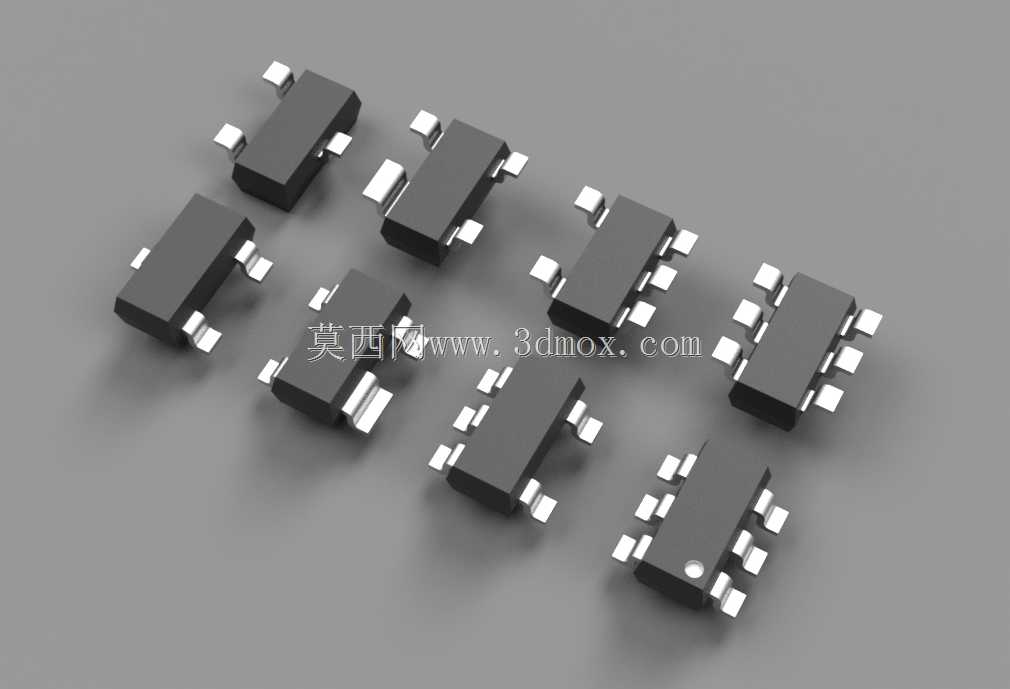

在消费电子、工业控制、汽车电子等各类电路板组装场景中，表面贴装元器件的封装结构直接决定了生产良率、焊接可靠性与整机空间利用率，SOT23作为通用型小功率半导体贴片封装，是板级电路设计中应用极广的元器件承载结构。这类封装主要用于承载小信号三极管、MOS管、低压差线性稳压器、逻辑门电路等小功率半导体器件，能够在极小的板卡空间内完成信号放大、电源稳压、逻辑切换等核心电路功能，适配波峰焊、回流焊等主流SMT贴片生产工艺，可满足高速自动化产线的快速贴装需求。本次呈现的封装结构覆盖3引脚、4引脚、5引脚、6引脚四种主流引脚版本，可适配不同引脚数量的半导体芯片封装需求，设计过程中严格遵循行业通用的SOT23封装尺寸规范，充分考量了实际生产中的安装边界与公差适配要求。封装主体采用黑色环氧塑封材质，具备良好的绝缘性能与耐高温特性，可承受回流焊过程中的瞬时高温冲击，避免封装开裂、芯片受损等问题；引脚采用镀锡铜质引线框架，具备优异的导电性能与焊接浸润性，引脚弯折角度与伸出长度经过反复校准，既保证贴装时引脚与PCB焊盘的对位精度，又能避免焊接过程中出现连锡、虚焊等不良现象。设计阶段针对不同引脚数的版本做了统一的主体尺寸规划，不同引脚数的封装主体宽度、厚度保持一致，仅根据引脚数量调整引脚间距与主体长度，既方便PCB设计时的封装库统一管理，也能让SMT产线在换产不同引脚数的同系列器件时，无需大幅调整吸嘴参数与贴装路径，有效提升产线换产效率。封装的引脚排布严格遵循行业通用的引脚定义规范，每个引脚的位置、宽度、间距都预留了足够的焊接公差，即使在PCB制版存在轻微公差偏移的情况下，也能保证焊接可靠性；同时封装底部的散热区域经过优化设计，可通过PCB焊盘将器件工作时产生的热量快速传导至板卡散热区域，提升小功率器件的长时间工作稳定性。在实际电路应用中，这类封装的器件可广泛用于电源管理回路、信号采集回路、接口保护回路等不同电路模块，极小的安装体积能够大幅压缩板卡占用空间，助力终端产品实现小型化、轻量化设计，无论是便携消费电子的高密度板卡设计，还是工业控制板的高可靠性布局，都能通过这类标准化封装完成元器件的稳定搭载。
