ITX机箱外置铝制风冷散热底座结构

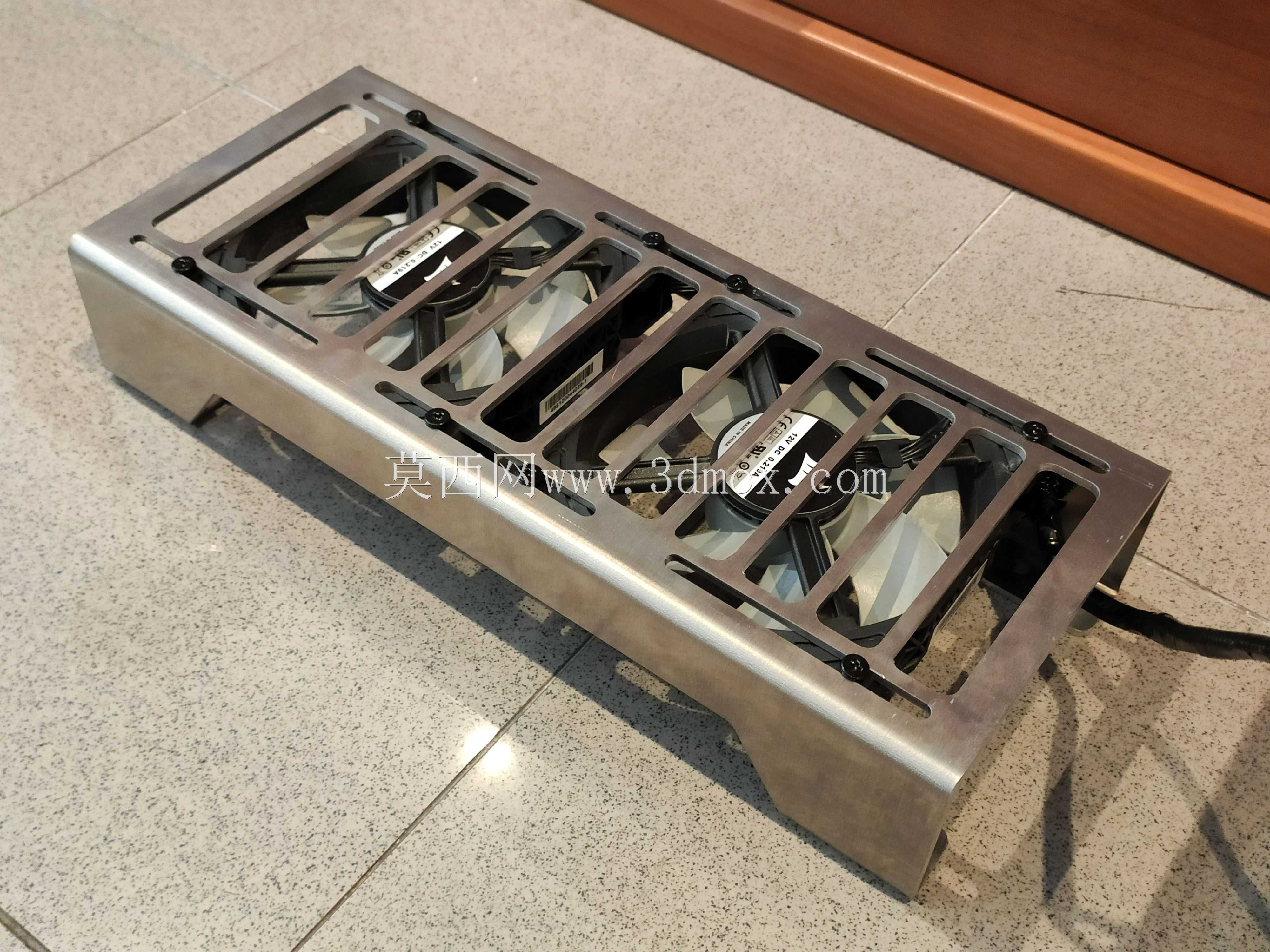

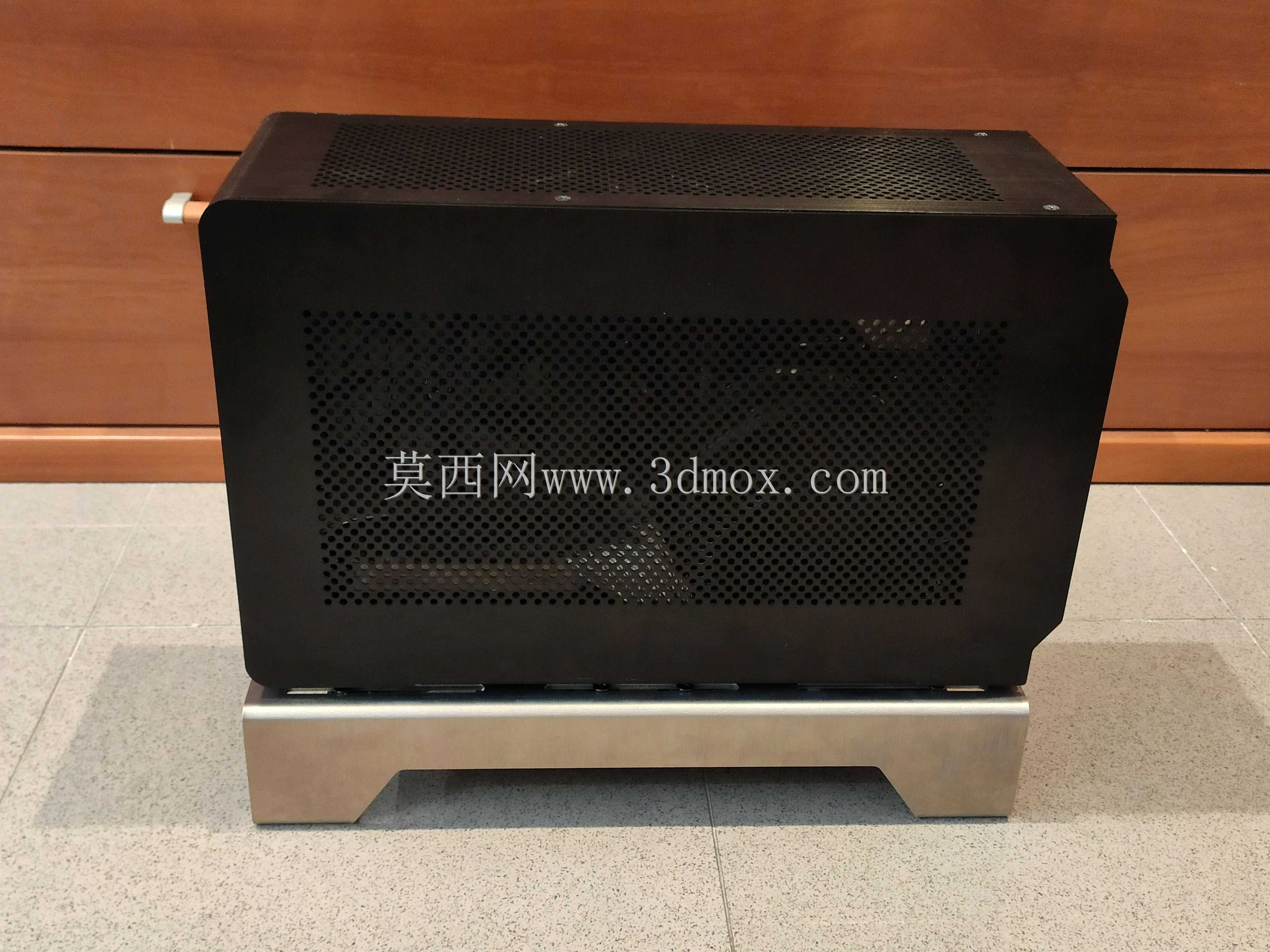

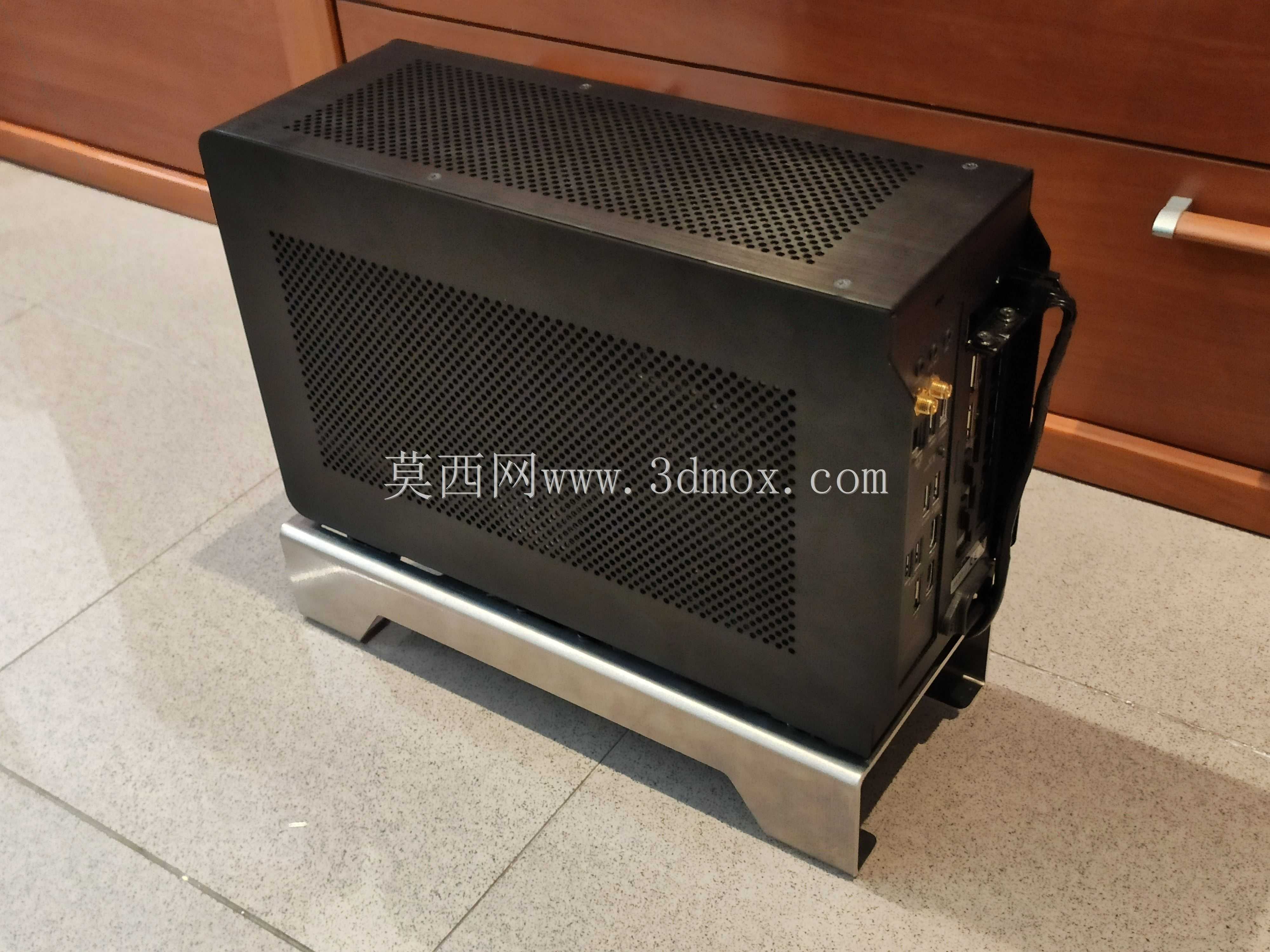

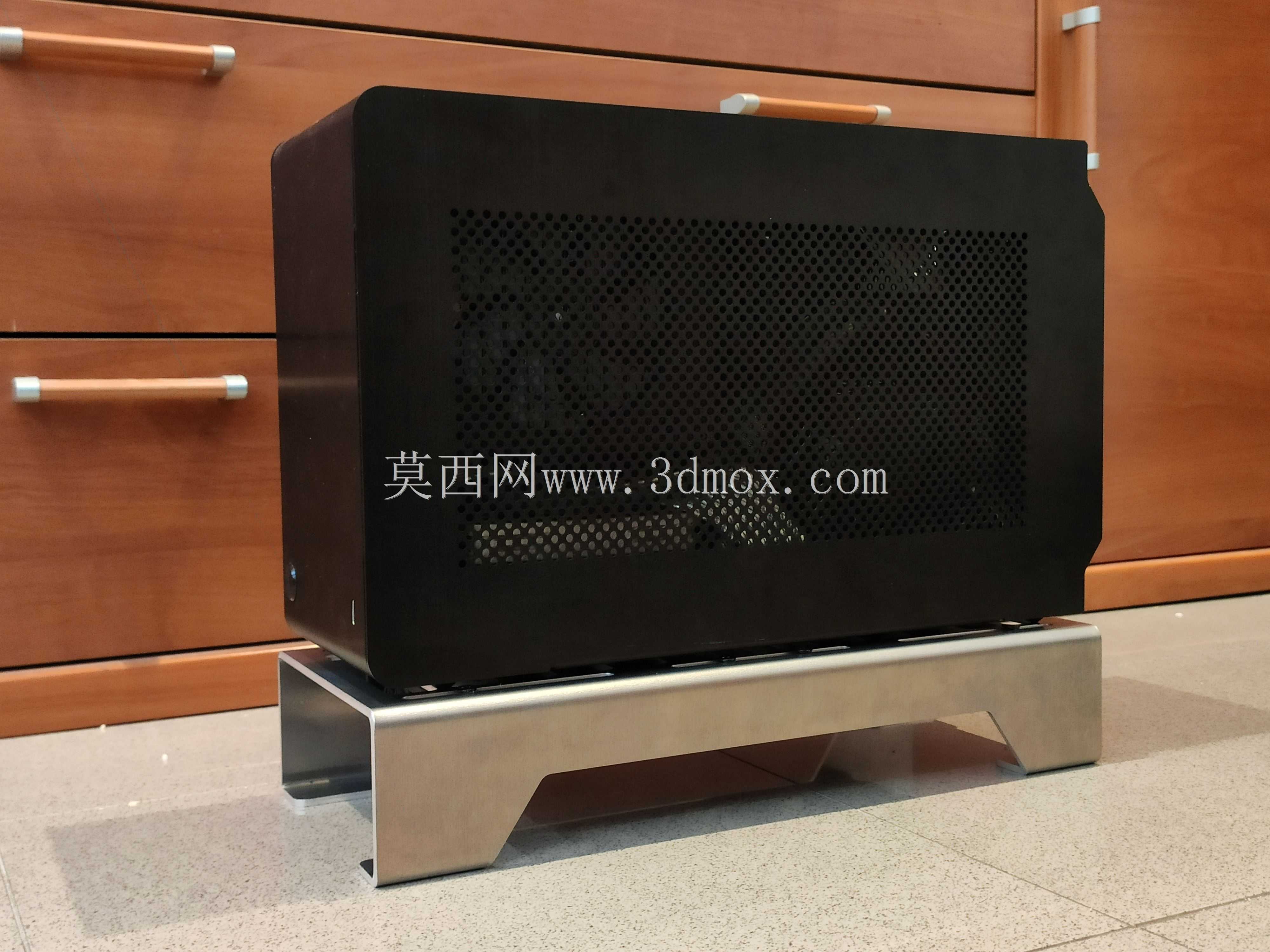

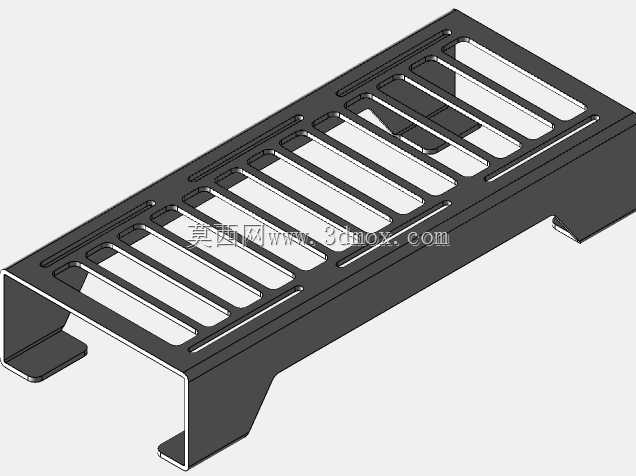

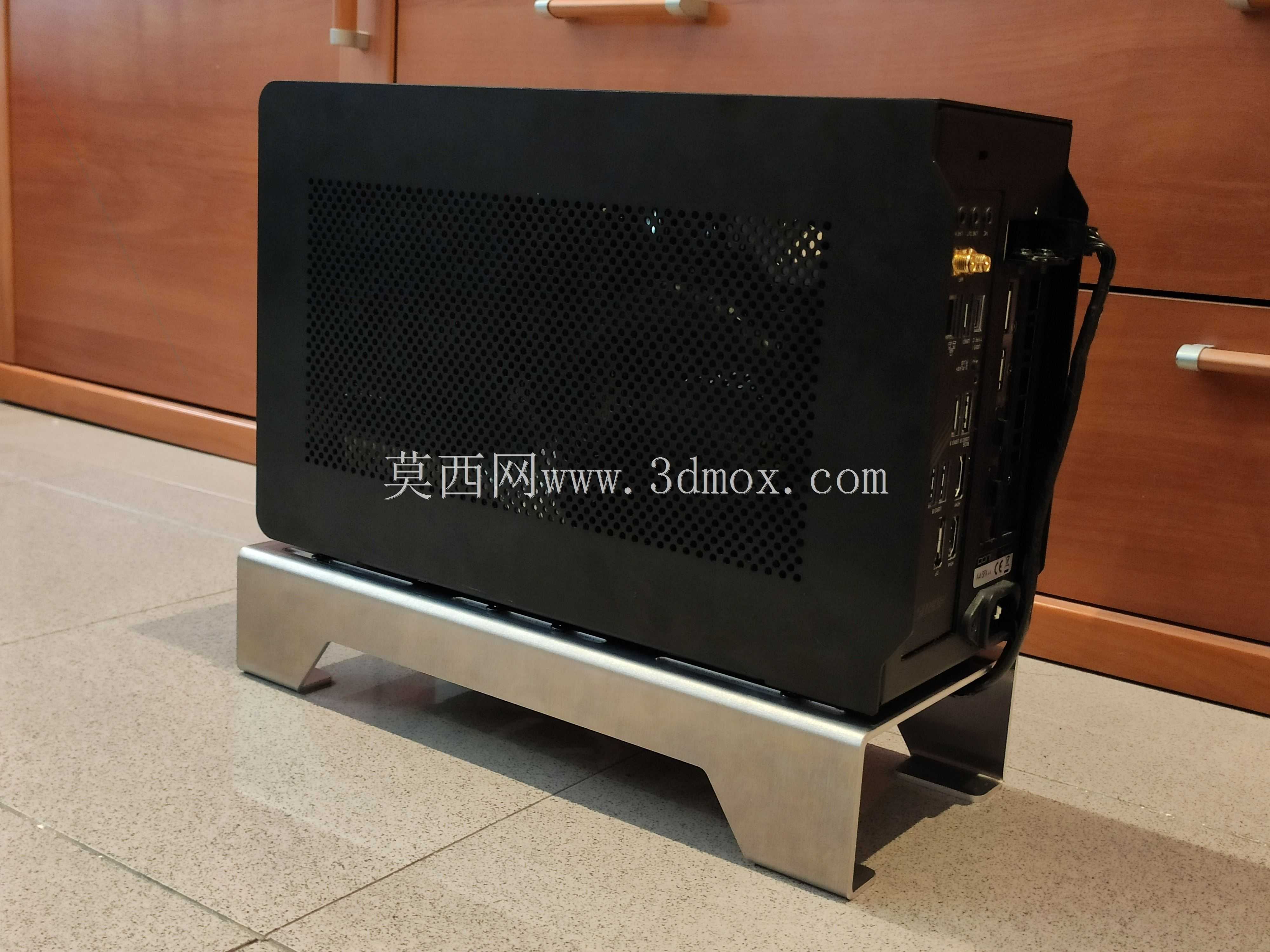

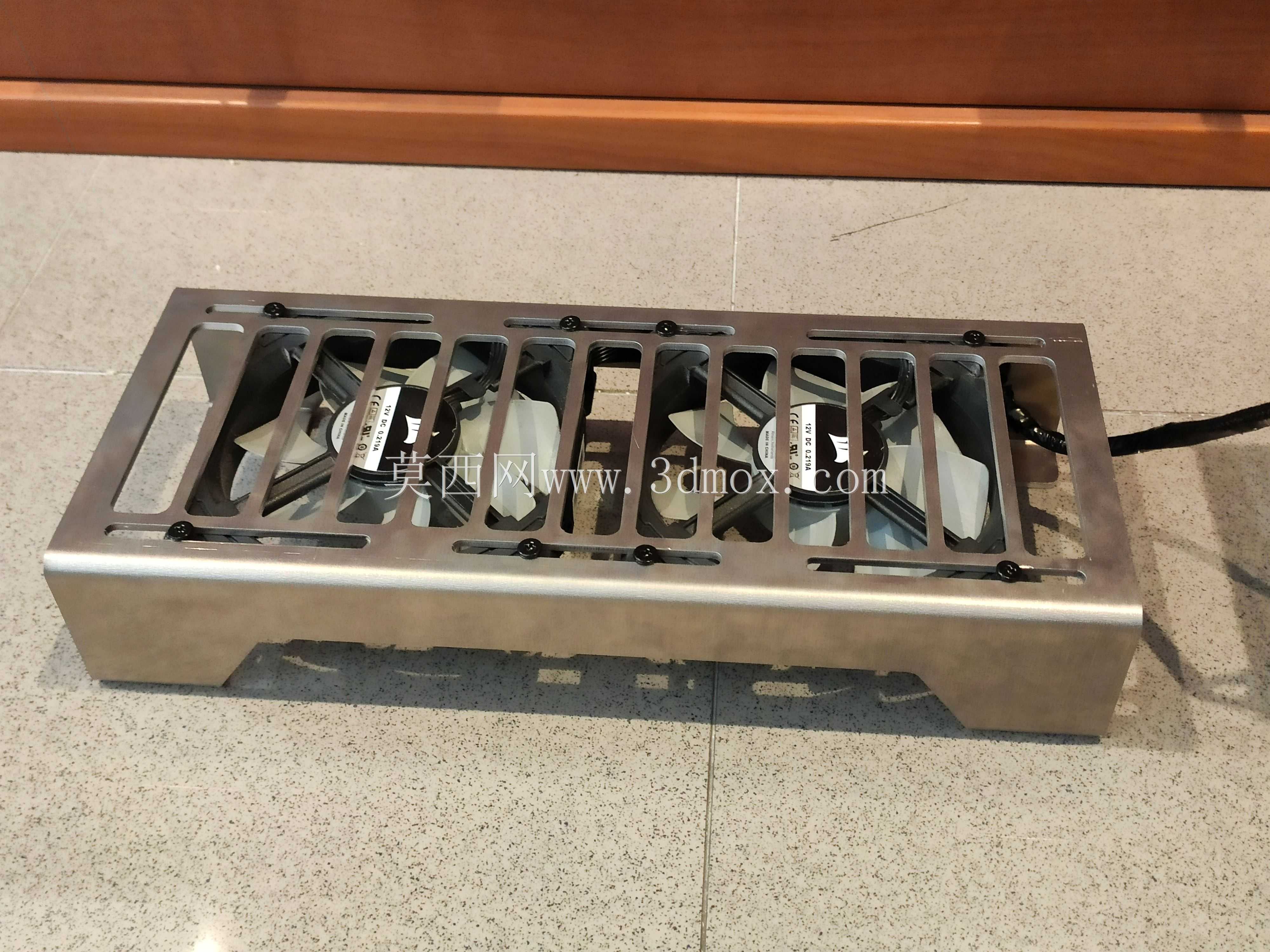

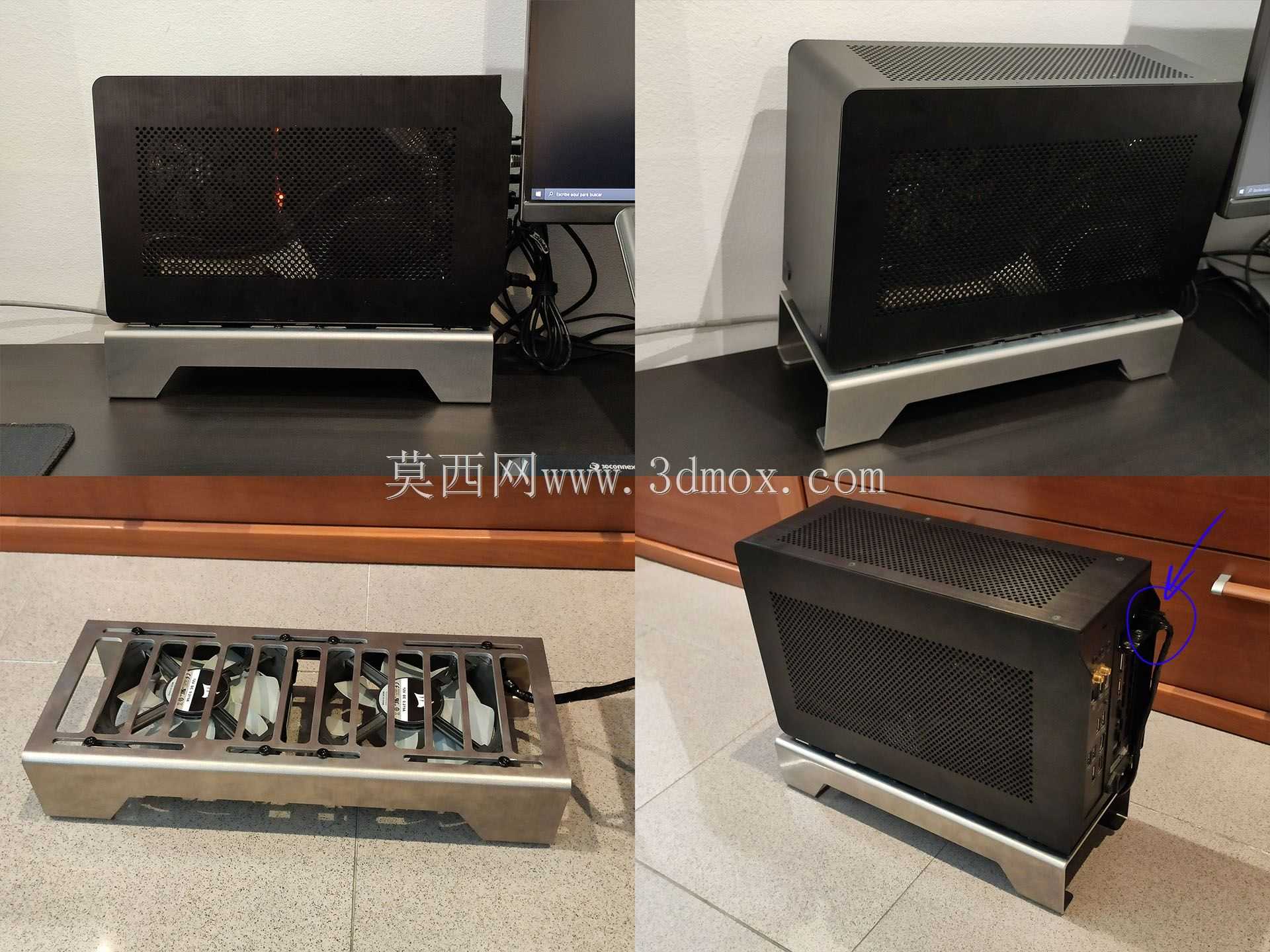

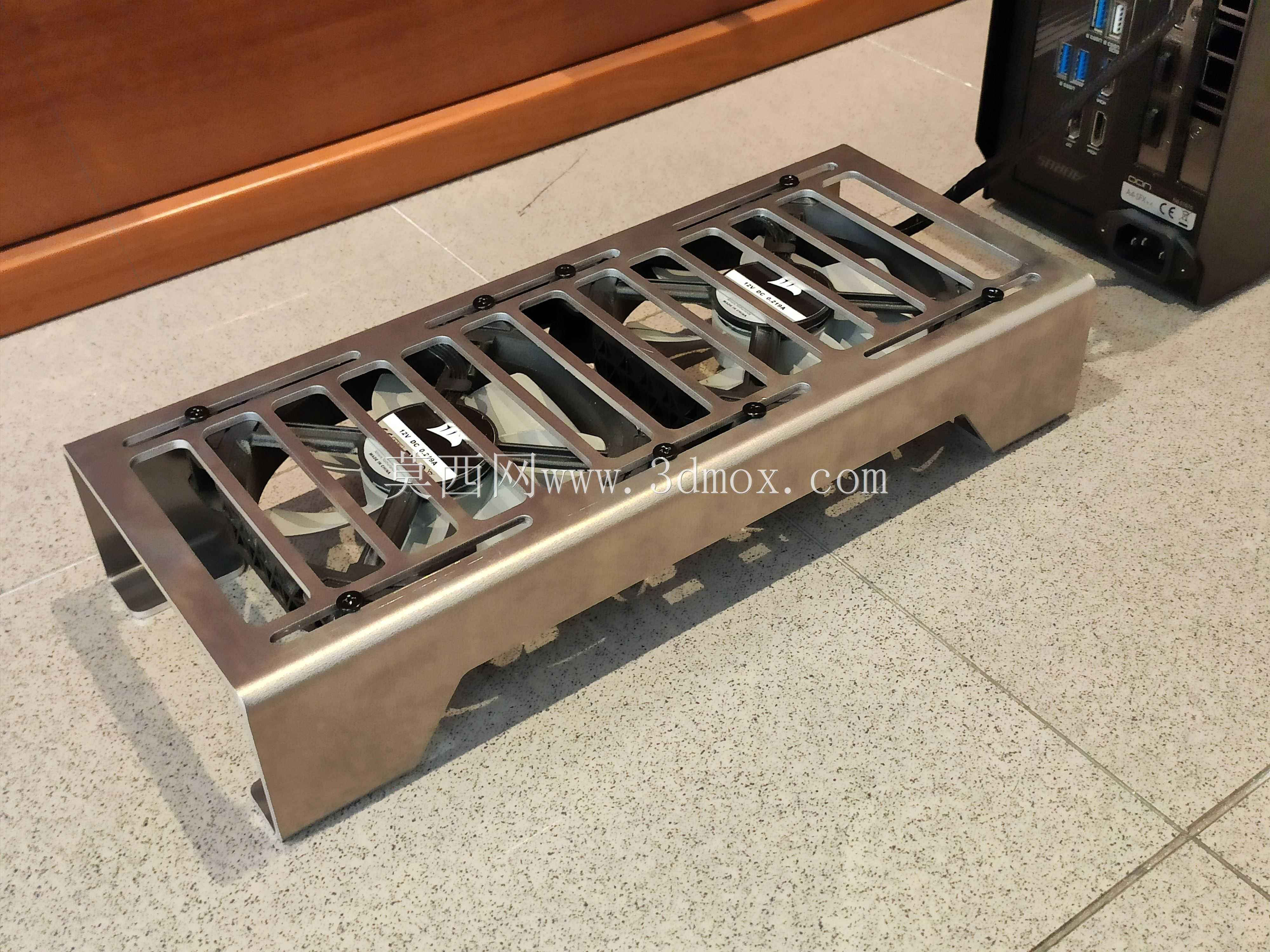

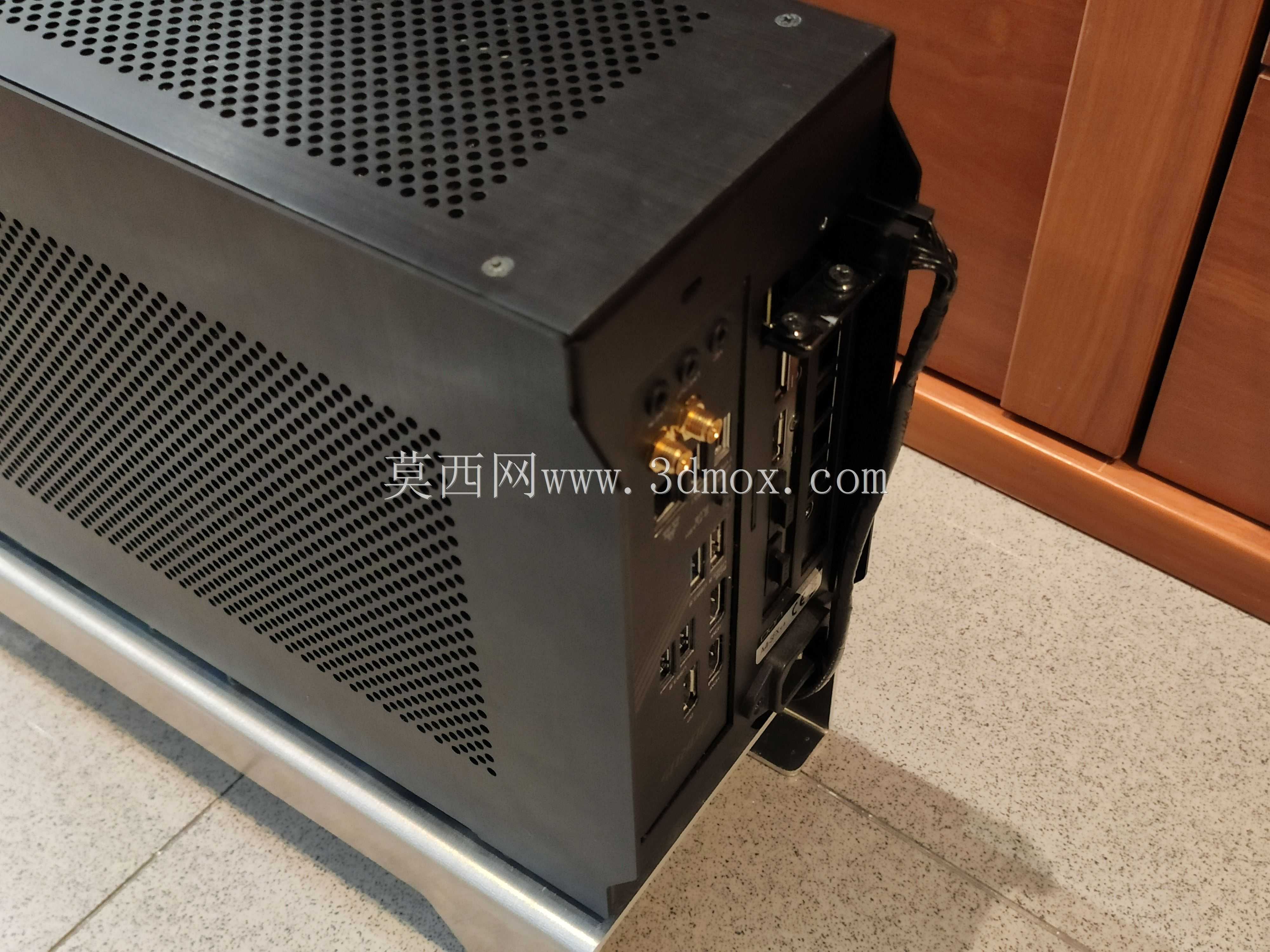

这款散热底座主要面向桌面小型ITX主机的使用场景，针对紧凑型机箱内部散热空间局促、高负载运行时核心热量堆积难以快速排出的痛点设计，可直接放置在桌面使用，作为小型主机的承托结构同时补充外置风冷能力，适配办公桌面、小型工作室工位等空间有限的使用环境，解决小尺寸主机长时间高负载运行时的散热瓶颈，避免核心部件因过热出现降频、运行不稳定的问题。底座主体采用3毫米厚度的铝合金板材加工成型，铝合金材质本身具备优秀的导热能力，同时结构强度充足，承托主机时不易出现形变，金属表面做细腻的拉丝处理，兼顾耐用性与桌面摆放的视觉质感，整体采用一体化弯折成型的支撑脚设计，底部预留充足的走风空间，不会遮挡进风通路。底座内部可容纳2颗120毫米规格的标准散热风扇，风扇安装位预留了多组固定孔位，支持用户根据实际的发热区域调整风扇的安装位置，无需局限于固定的安装点位，可以针对机箱的CPU进风区、显卡进风区做定向的送风调整，最大化利用风扇的送风效率。风扇的供电线路做了隐藏式的走线设计，线材可从底座侧边的预留缺口引出，不会出现桌面线材杂乱的问题，风扇的出风方向垂直向上，正对机箱底部的进风网格，可将外部冷空气直接压入机箱内部，补充机箱原生进风量的不足，相比机箱原生的散热通路，外置底座的送风可以直接覆盖机箱底部的GPU支架区域，让显卡区域的热量可以快速被气流带走，不会在机箱底部形成热量淤积。在安装边界上，底座的支撑面尺寸完全匹配Dan A4规格的ITX机箱长宽尺寸，机箱放置在底座上时不会出现偏移滑落的问题，支撑脚的高度经过精准计算，既保证底部有足够的进风空间，也不会让整体摆放高度过高，占用过多的桌面垂直空间，底座的边缘做了圆角钝化处理，日常挪动主机时不会划伤桌面或者手部。实际使用中，搭配该散热底座可让主机在高负载运行时，核心区域的温度得到明显控制，气流可以顺着机箱内部的散热通路快速穿过CPU冷排、显卡散热鳍片，将热量从机箱侧部的出风网格带出，形成完整的散热循环，同时底座本身的金属结构也可以辅助传导一部分机箱底部的热量，进一步提升整体散热效率，适合对小主机运行稳定性有要求的桌面使用场景。
