径向铝电解电容器侧面安装结构设计

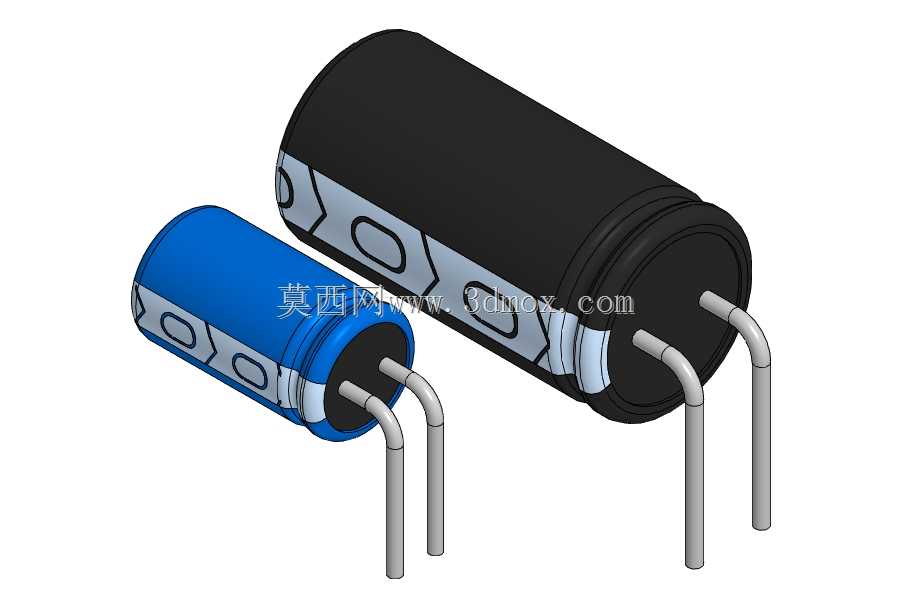

在各类电子电气设备的电路设计场景中，铝电解电容器是承担滤波、储能、耦合、退耦等核心电路功能的基础被动元件，广泛应用于开关电源、驱动板卡、工控控制模块、消费电子主板等场景，是保障电路电压稳定、滤除纹波干扰、提供瞬时大电流补偿的关键部件。本次设计的径向铝电解电容器采用侧面卧式安装结构，适配直径4-18mm的全系列常规铝电解电容规格，覆盖蓝、黑两种常规外壳配色的产品形态，能够满足不同PCB布局空间下的安装需求。

从产品功能特性来看，该结构的电解电容保留了传统直插铝电解电容的极性标识设计，外壳侧面印有清晰的负极标识条与极性标记，能够避免生产组装过程中出现极性反接的装配失误，保障电路运行安全。引脚采用弯折成型设计，适配侧面卧式贴板安装的需求，相较于传统立式直插安装方式，能够大幅降低元件在PCB板上的占用高度，适配薄型化、紧凑化的设备内部空间设计要求，尤其适合对整机厚度有严格限制的紧凑型电源模块、小型化工控终端、薄型消费类电子产品的电路设计场景。

在设计思路层面，该结构充分考量了实际生产组装的工艺可行性，引脚弯折半径符合电子元器件加工的通用工艺标准，既避免弯折半径过小导致引脚根部应力集中、出现引脚断裂或密封失效的问题，也控制弯折后的引脚间距公差在波峰焊、回流焊工艺的通用适配范围内，能够兼容常规PCB板的焊盘设计标准，无需额外定制特殊焊盘即可完成自动化贴装或手工焊接。外壳采用带防滑棱纹的封边结构设计，既保障了电容内部电解液的密封可靠性，也提升了外壳的结构强度，降低运输、组装过程中外壳受外力挤压出现变形漏液的风险。

从外形尺寸与安装边界来看，该系列电容覆盖直径4mm到18mm的尺寸梯度，对应不同容值、耐压规格的产品参数，卧式安装时的元件高度等于自身直径尺寸，设计人员在进行PCB布局时，可根据所选电容的直径参数预留对应的板上高度空间，引脚伸出长度与焊盘间距匹配通用2.54mm网格的PCB设计规范，安装时电容本体与PCB板面平行贴合，既能够降低整机振动场景下元件的引脚受力，也能优化元件表面的散热路径，提升电容在长时间工作状态下的稳定性与使用寿命。
