环形磁芯功率电感三维结构设计

项目分类:变压器/电感器 发布时间:2021-05-20 ID:176782
  • 环形磁芯功率电感三维结构设计

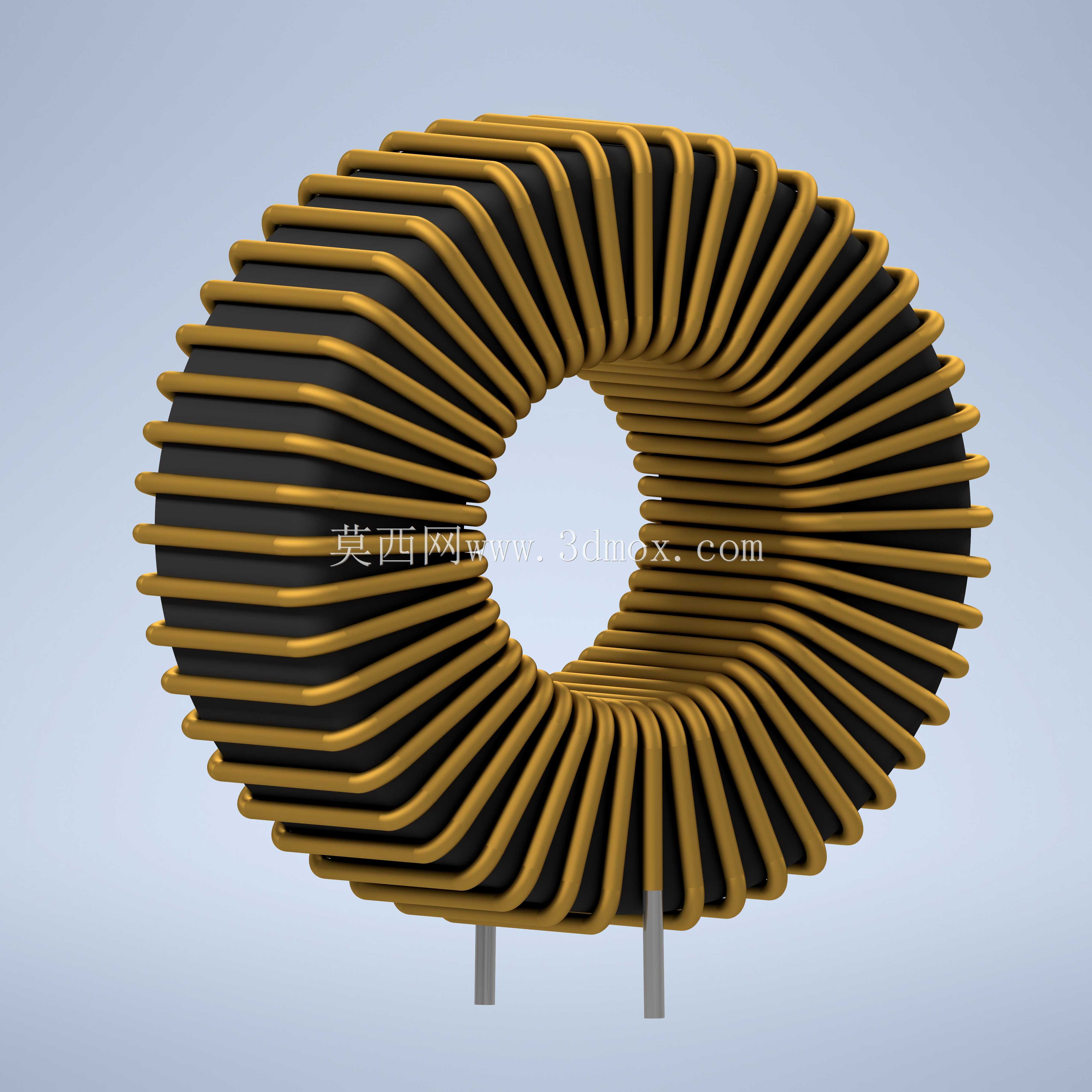

这款环形功率电感是面向电力电子变换场景开发的核心被动器件,广泛应用在开关电源输出滤波、DC-DC变换器储能、光伏逆变器输入侧滤波、新能源汽车车载充电机功率回路、工业伺服驱动电流平滑等场景中,承担着储能续流、滤除高频纹波、抑制回路尖峰电流、稳定母线电压的关键作用,是功率变换链路中决定电源转换效率、输出纹波指标、电磁兼容性能的核心元件。

设计过程中优先选用环形闭合磁路结构,相较于传统E型、棒型磁芯结构,环形磁芯的磁路闭合无气隙,漏磁极低,能够在相同磁芯体积下获得更高的电感量与饱和电流阈值,同时可以有效降低周边电路受到的杂散磁场干扰,适配高密度贴装的电源板卡布局需求。绕组采用扁平漆包铜线多层密绕排布,扁平线的大截面积设计能够有效降低高频工况下的集肤效应损耗,提升器件通流能力,多层同向绕制的排布方式严格控制绕组间的分布电容,避免高频下电感量异常衰减,绕组两端预留直插式引脚,引脚间距适配常规PCB板的通孔焊盘尺寸,能够满足波峰焊、手工焊等多种焊接工艺要求。

产品的外形尺寸严格控制安装边界,线圈外径30mm、轴向高度13mm,采用0.8mm线径的漆包铜线绕制,整体环形结构无突出棱角,安装时仅需在PCB上预留对应直径的圆形投影区域,两个引脚沿磁芯径向垂直向下引出,引脚长度适配常规1.6-2mm厚度的PCB板焊接需求,不需要额外的固定支架即可完成板上安装,能够有效节省板卡占用空间。设计过程中针对磁芯与绕组的绝缘间隙做了冗余校核,绕组层间预留足够的绝缘距离,磁芯与绕组间做绝缘包覆处理,满足安规要求的电气间隙与爬电距离,能够在高温、高湿的工业工况下长期稳定工作,避免绕组击穿、匝间短路等失效问题。在参数匹配上,该电感的饱和电流、直流电阻等指标适配中小功率的电源变换需求,能够在连续导通模式下稳定工作,当回路出现瞬时大电流冲击时,磁芯不会出现瞬时饱和导致电感量骤降,能够有效保护后端功率器件不受电流尖峰冲击,提升整个电源系统的工作可靠性。
