环形扼流电感组件结构设计

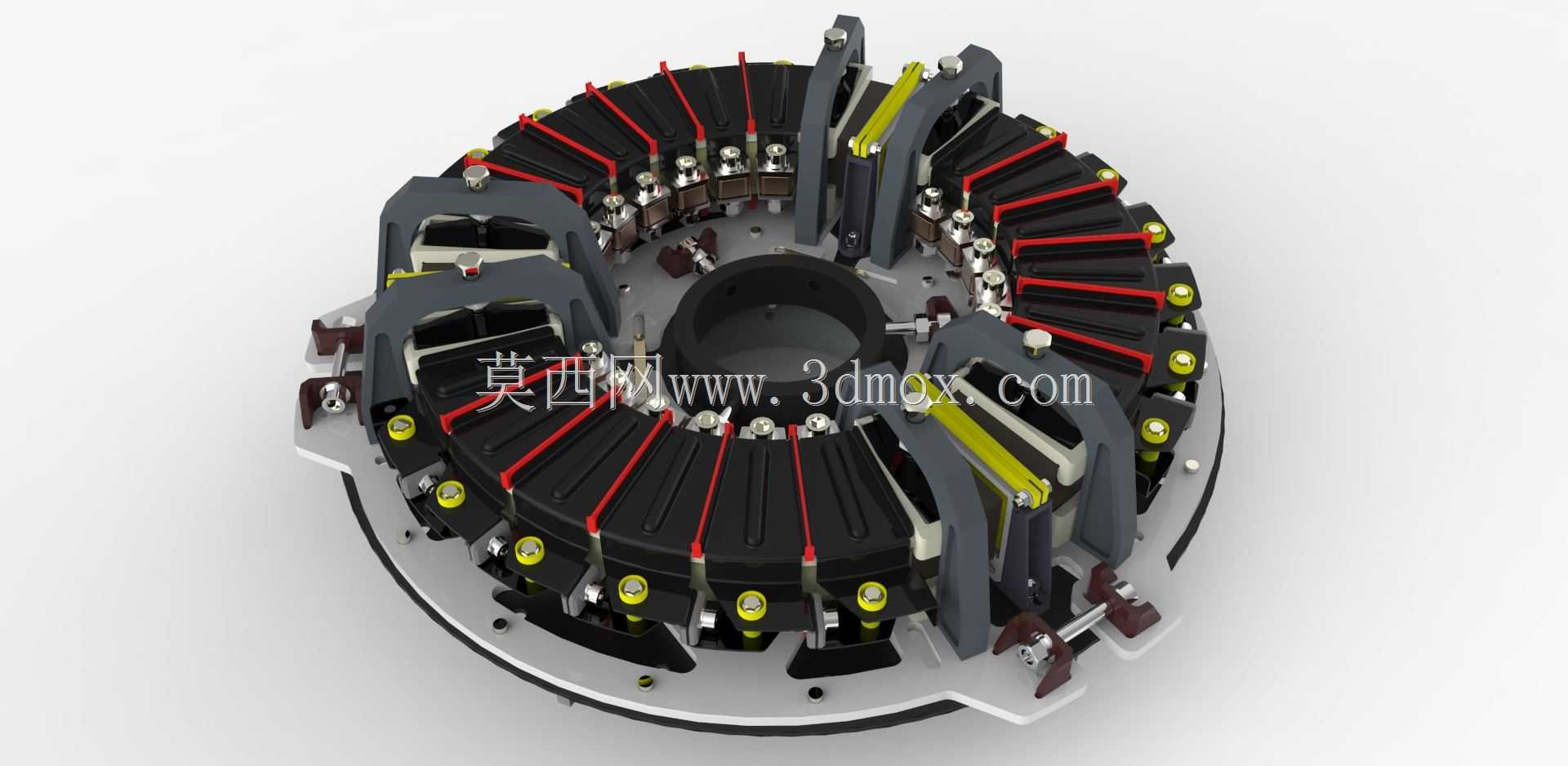

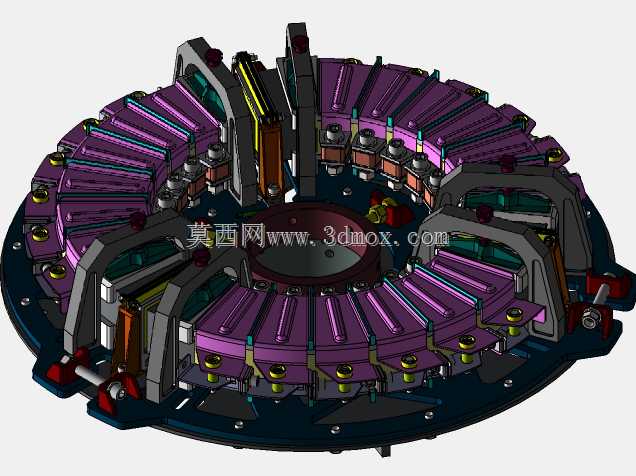

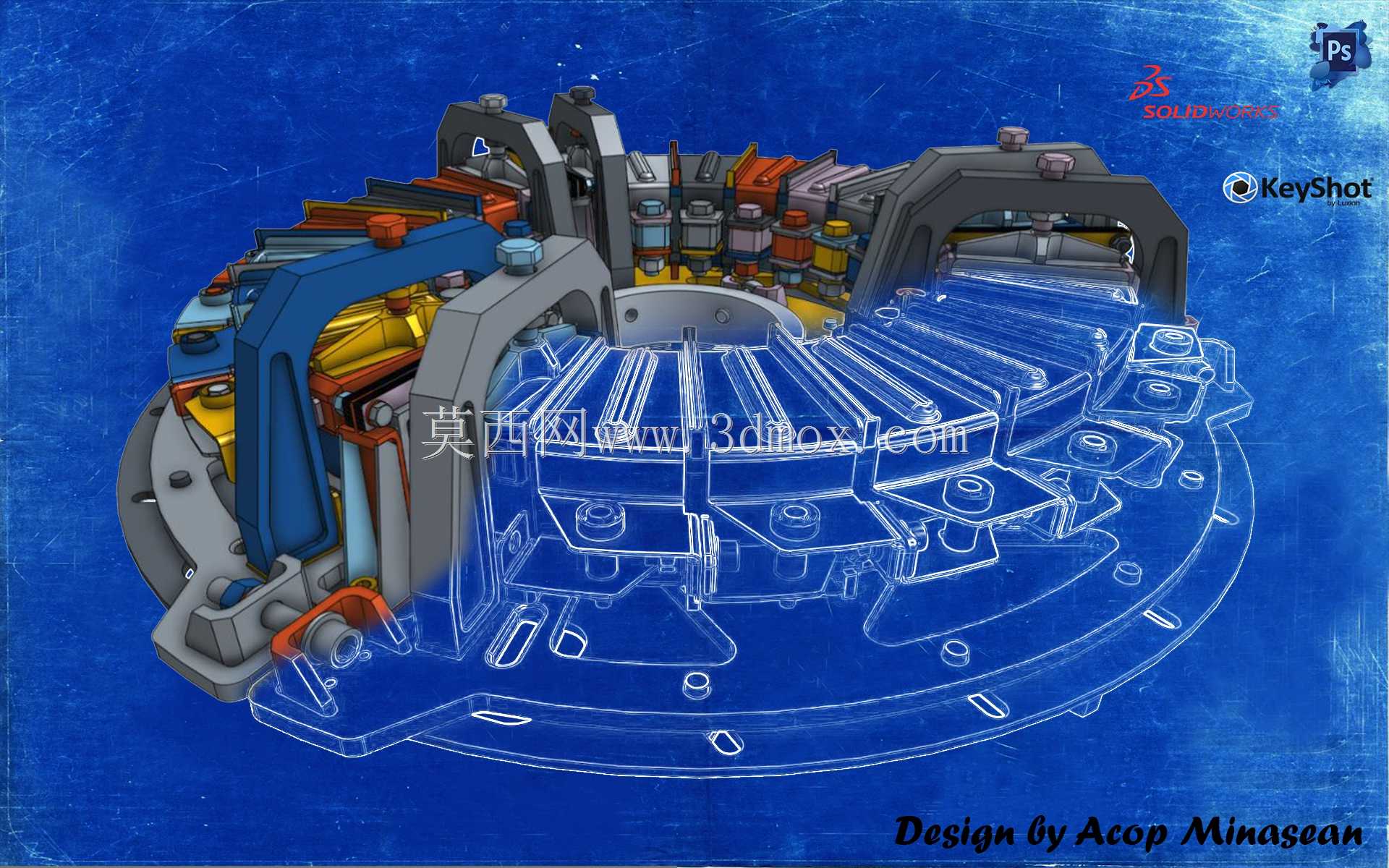

该环形扼流电感组件主要应用于电力输配、工业变频驱动、大功率发电设备的电路系统中，作为核心无源电磁元件承担电路滤波、高频杂波抑制的功能，可在复杂工况下阻挡回路中的高频交流干扰信号，同时保障低频工作电流与直流信号的顺畅通行，避免高频谐波冲击后端精密电控元件，提升整套电力系统的运行稳定性与抗干扰能力。从实际使用场景来看，这类扼流组件常配套安装在发电机励磁回路、大功率变压器调压单元、工业整流设备的进线端，适配大电流工况下的电磁防护需求，可有效降低电路运行中的电磁噪声，减少不同回路间的信号串扰。在功能特性设计上，该组件采用周向均匀排布的多组线圈单元结构，每组线圈模块独立固定在环形基座上，相邻线圈间通过绝缘隔件实现电气隔离，搭配灰色高强度支撑框架完成整体结构锁紧，框架上预留的紧固点位可保障组件在设备振动工况下不会出现线圈移位、接线松脱的问题。线圈端部采用黄色绝缘标识件区分接线点位，既方便生产装配阶段的线路对接，也便于后期运维过程中的故障排查与线路检测。设计过程中，工程师优先考量了大电流工况下的散热需求，周向排布的开放式结构可让气流在线圈间隙间自然流通，带走线圈通电产生的热量，避免密闭结构导致的热量堆积引发绝缘老化问题；同时环形整体结构可让电磁通量在组件内部形成闭合回路，大幅降低漏磁现象，减少电磁元件对周边其他传感部件的信号干扰。在安装边界设计上，组件中心预留标准尺寸的同轴安装孔，可直接套接在设备的固定转轴或安装立柱上，底部环形基座设置多组均匀分布的安装螺孔，可适配不同规格的安装法兰，无需额外设计转接件即可完成现场装配；整体径向尺寸与轴向高度经过紧凑化优化，在满足电感量参数要求的前提下尽可能压缩占用空间，适配电力设备内部紧凑的安装舱位布局，组件外部所有金属结构件都做了绝缘防腐处理，可适配工业现场多粉尘、温湿度波动较大的复杂运行环境，长期运行下结构强度与绝缘性能均可保持稳定。
