DC-DC降压转换电源模块VMP2315

这款DC-DC降压转换模块是面向低压直流供电场景开发的小型化电源转换器件，核心功能是将4.5-24V区间的宽范围直流输入电压，稳定转换为0.7-17V区间内可按需设定的直流输出电压，持续输出电流可达3A，能够覆盖绝大多数小型电子设备、嵌入式系统、传感器模组的供电需求。在实际行业应用中，这类模块常被用于工业控制板卡的本地供电支路搭建、物联网终端设备的电源适配、小型机器人舵机与主控板的分级供电、车载低压电子设备的电压转换，以及DIY电子项目中的电源管理环节，能够替代传统的线性稳压器，大幅降低电源转换过程中的热损耗，提升供电系统的整体能效。

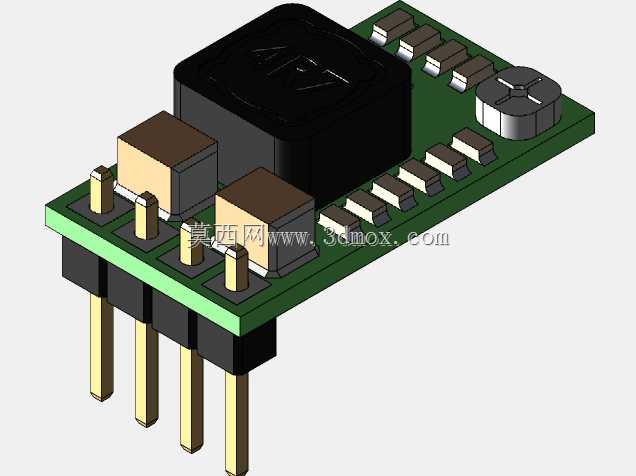

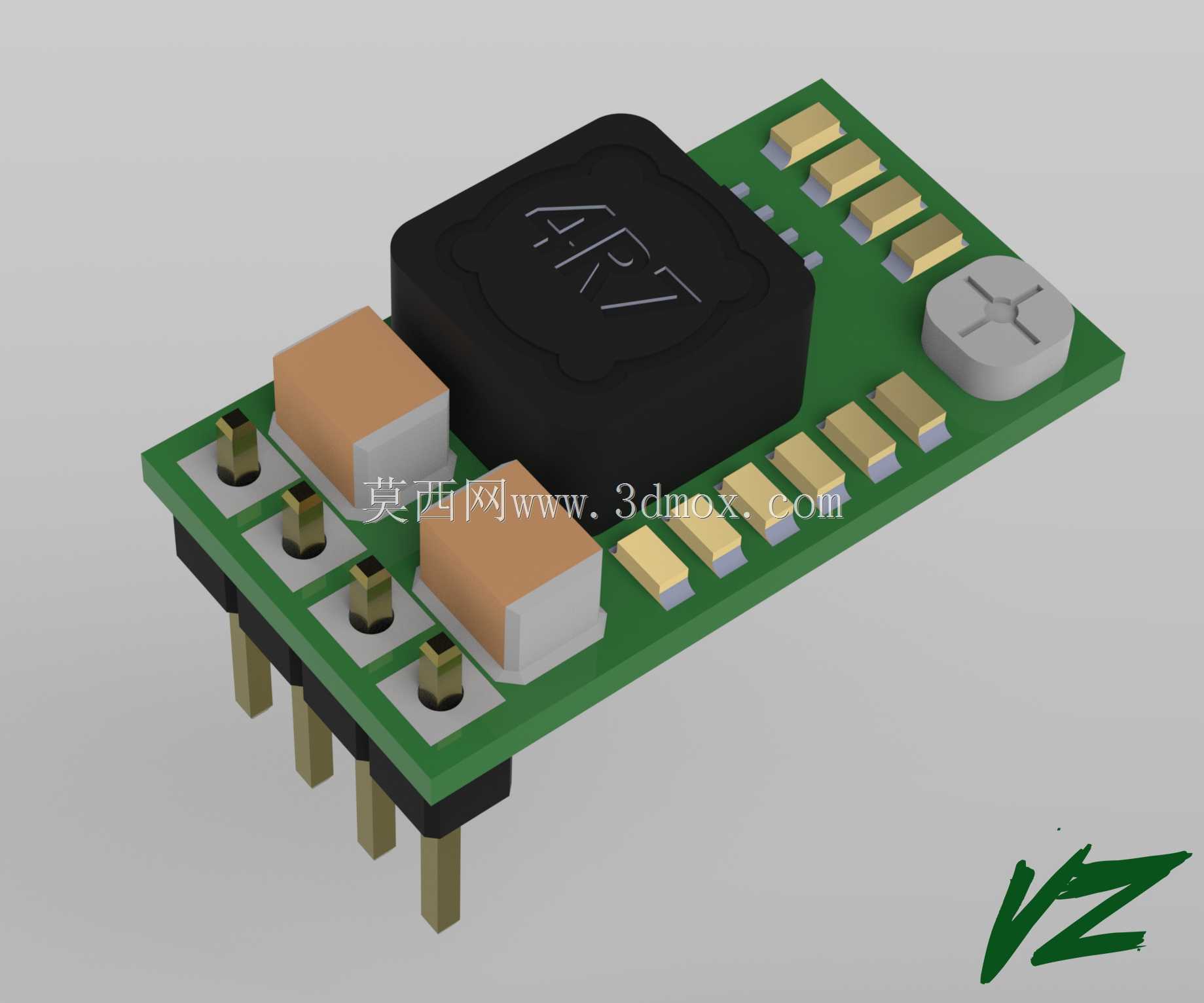

从产品功能特性来看，该模块集成了功率电感、输入输出滤波电容、可调电位器、电源管理芯片与直插式排针引脚，无需额外搭配复杂外围元件即可直接使用，模块自带过流保护、过热保护与输出短路保护机制，在负载出现异常时能够快速切断输出回路，避免后级用电设备被异常电压损坏。模块上的多颗贴片陶瓷电容与钽电容组合，能够有效滤除输入输出端的电压纹波，保证输出电压的稳定性，降低供电噪声对敏感模拟电路、信号采集电路的干扰。

在设计思路上，这款模块采用了紧凑的单面板布局，将发热相对集中的功率电感布置在板卡中部区域，远离边缘的直插排针，避免热量直接传导到安装母板上；可调电位器布置在板卡边缘位置，方便用户在安装完成后通过螺丝刀微调输出电压值，无需拆解设备即可完成电压校准；直插排针采用标准2.54mm间距设计，能够直接兼容通用面包板、洞洞板以及标准接插件，大幅降低用户的安装适配难度。

从外形尺寸与安装边界来看，该模块整体为长条形薄型结构，板卡边缘预留了充足的绝缘间隙，所有直插引脚的长度统一，既可以直接插装焊接在PCB板上，也可以通过排座进行可拆卸式安装；模块最高的元件为顶部的屏蔽功率电感，整体高度控制在极低范围内，能够适配内部空间局促的小型电子设备外壳，不会出现元件顶壳的安装干涉问题；板卡边缘没有突出的异形结构，安装时仅需预留对应长宽的矩形安装空间即可，不需要额外设计异形避让结构，能够有效简化用户的整机结构设计流程。
