船用带联轴器柴油动力四叶螺旋桨推进装置

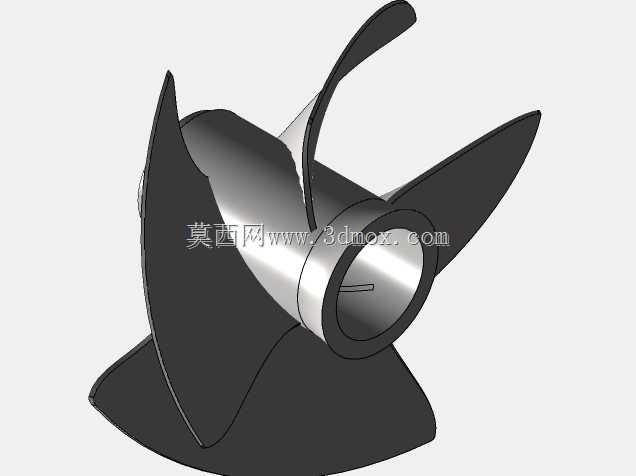

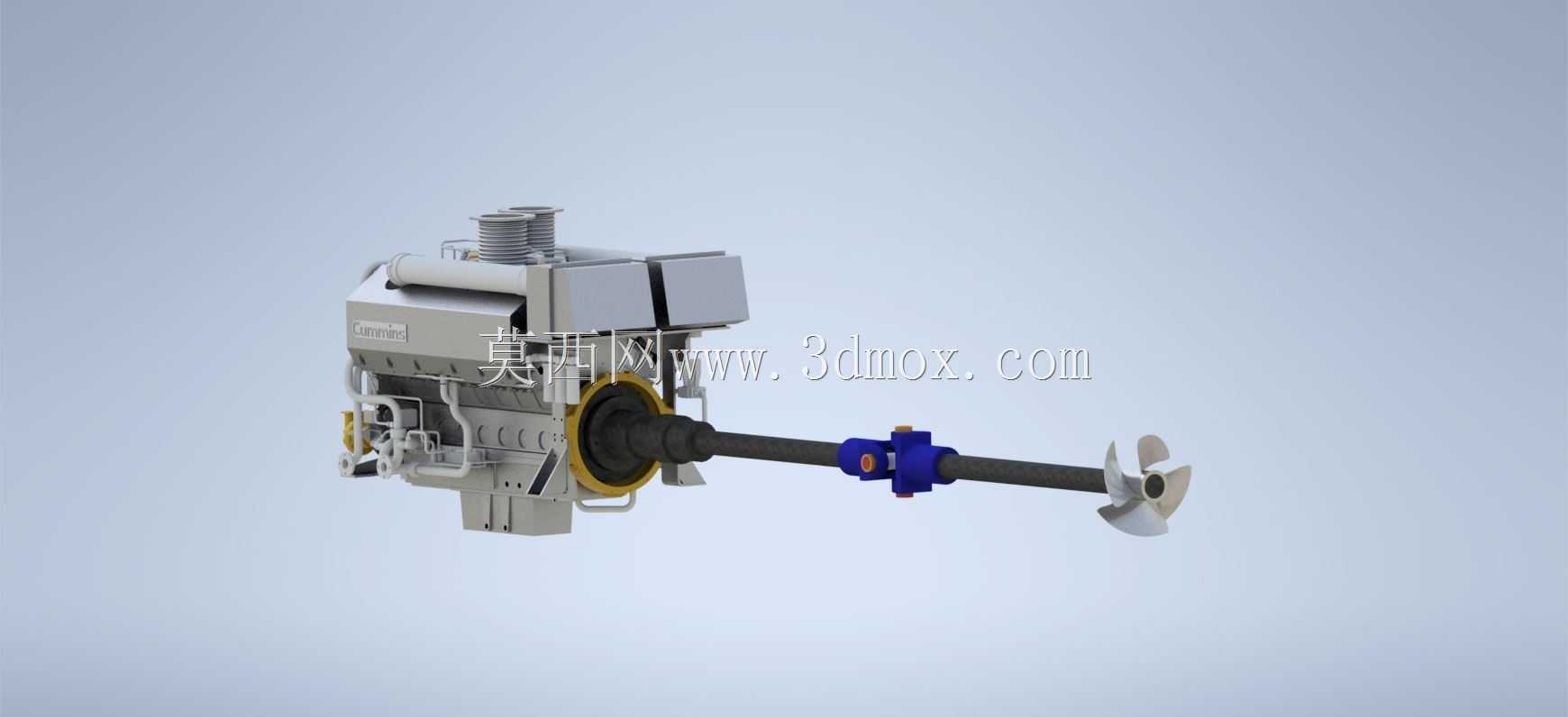

这套动力推进装置主要面向内河小型作业船舶、近岸休闲艇及辅助作业船的动力配套场景，是船舶动力传递与推进输出的核心集成单元，承担着将柴油主机输出的动力平稳传递至螺旋桨、推动船舶完成航行、转向、驻位等作业动作的核心作用。整套装置将柴油主机、弹性联轴器、中间传动轴、支撑轴承座、四叶螺旋桨进行了集成化的结构整合，避免了传统船用动力系统分体选型、现场适配安装带来的匹配误差问题，能够有效降低小型船舶制造厂的动力系统装配调试难度，缩短船舶建造的装配周期。从功能特性来看，装置选用的柴油主机为船用附加柴油机，针对船舶作业的高负荷、长时间连续运行工况做了专项适配，机体的散热结构、油路布局都考虑了水面航行时的潮湿环境与颠簸工况，能够在船舶持续航行过程中输出稳定的扭矩，满足船舶重载航行、逆流行进时的动力需求。联轴器部分采用弹性缓冲结构，能够有效吸收柴油主机运行时产生的扭转振动，避免主机的振动直接传递至传动轴系与螺旋桨，减少轴系连接部位的磨损，同时也能缓冲螺旋桨碰到水中杂物时产生的反向冲击，保护主机曲轴不受冲击载荷损坏。中间传动轴配套了双支撑轴承结构，能够对长距离传递的轴体进行稳定支撑，避免轴体高速旋转时出现挠曲变形，保证动力传递的同轴度，减少动力传递过程中的损耗。四叶螺旋桨的叶型经过流体力学优化，相比三叶螺旋桨在相同转速下能够提供更充沛的推力，同时叶型的曲面设计能够降低桨叶旋转时的空泡效应，减少航行过程中的振动与噪音，提升船舶航行的平稳性。在设计思路上，整套装置采用模块化集成设计思路，所有连接部位的尺寸都做了统一的适配规划，主机输出端与联轴器的连接法兰、联轴器与传动轴的配合尺寸、传动轴与螺旋桨的锥度连接位都按照通用船用安装标准设计，既可以作为整套动力单元直接安装到船体的动力舱内，也可以拆分替换其中的易损部件，降低后期运维的配件更换成本。在外形尺寸与安装边界上，整套装置的轴向总长度适配小型船舶的动力舱到船尾的安装距离，主机部分的底座安装孔位符合小型船用柴油机的通用安装尺寸，不需要对船体基座做大规模改造即可完成固定；传动轴的支撑轴承座预留了通用的安装固定平面，现场安装时只需要调整轴承座的位置保证轴系同轴度即可完成固定；螺旋桨的安装位置预留了足够的叶尖与船体外壳的安全间隙，避免桨叶旋转时触碰船体造成结构损坏，同时螺旋桨的入水深度适配小型船舶的吃水深度，保证航行时桨叶能够完全没入水中，避免出现吸气效应影响推进效率。整套装置的结构布局紧凑，动力传递路径清晰，既能够满足小型船舶的动力推进需求，也能为船用动力系统的教学演示、结构认知提供直观的参考。
