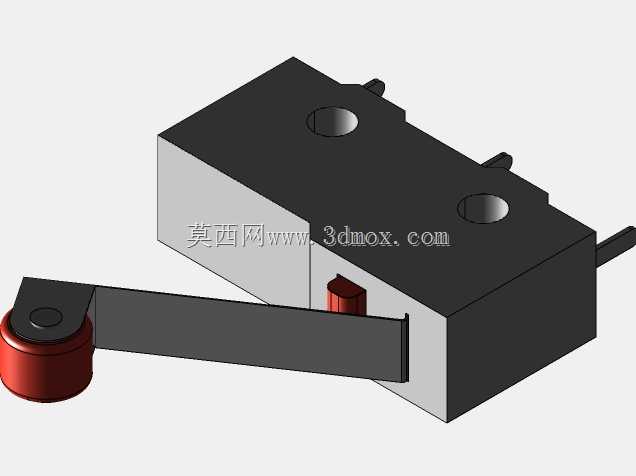

带滚轮摆杆型KW12系列微动开关结构设计

这款带滚轮摆杆的微动开关，是工业控制、消费电子、自动化设备领域应用极广的小体积信号触发元件，日常在鼠标按键、家电门控检测、自动化产线行程限位、设备安全联锁、汽车电子操控模块中都能见到它的身影，依靠微小的机械位移即可实现电路通断切换，是弱电控制回路里不可或缺的基础触发部件。从实际使用场景来看，这类开关常被安装在设备的运动行程端点，当运动部件触碰摆杆端部的滚轮时，开关内部触点快速动作完成信号切换，相比普通无摆杆的微动开关，滚轮结构能大幅降低触发时的摩擦阻力，减少摆杆长期往复动作的磨损量，同时也能适配斜向、侧向的触发受力场景，避免硬接触导致的摆杆弯折、壳体开裂问题，延长元件的实际使用寿命。在功能特性设计上，这款开关采用常开常闭双回路三脚接线结构，中间引脚为公共端，两侧引脚分别对应常开、常闭触点，可同时满足回路接通、断开两种控制需求，额定负载下可实现数万次的可靠通断，内部采用速动弹簧结构，只要触发行程达到动作阈值，触点就会快速完成跳变，不会出现接触不良、拉弧烧蚀的问题，触发力度和复位力度经过匹配调校，既不会因为触发压力过小导致误动作，也不会因为压力过大增加驱动部件的负载损耗。设计过程中重点考量了安装边界与尺寸适配性，壳体采用阻燃耐高温的热固性塑料注塑成型，两个固定安装孔的孔距严格匹配行业通用安装标准，引脚间距符合常规PCB板焊接孔位要求，摆杆长度与滚轮直径经过多轮验证，既保证足够的触发行程余量，也不会因为摆杆过长导致受力力矩过大损坏内部结构，滚轮采用耐磨工程塑料材质，外圈做了圆弧过渡处理，和触发部件接触时不会出现卡滞、刮擦的问题。整体外形紧凑小巧，可在狭窄的设备内部空间完成安装，壳体边缘做了倒角处理，避免装配时划伤操作人员或周边线材，引脚采用镀锡处理，既适合波峰焊、手工焊等焊接工艺，也可搭配接插件实现快装接线，适配不同的装配场景需求。在结构细节上，开关内部的触点采用银合金材质，具备良好的导电性能和抗烧蚀能力，摆杆和壳体的衔接处做了限位结构，避免摆杆超行程动作导致内部弹簧脱位，滚轮和摆杆之间采用铆接固定，长期往复动作也不会出现松脱掉落的问题，可适配-25℃到85℃的常规工作环境，满足绝大多数工业、民用场景的使用要求。
