两相混合式步进电机脉冲驱动控制器

　　步进电机驱动单元是中小型自动化设备里最常见的运动控制执行配套件，这一版两相混合式步进驱动结构，围绕42、57机座号步进电机的常规驱动需求搭建，在数控雕刻机、小型点胶工位、3D打印运动轴、自动送料模组、教学实验台、包装线分度推送机构里都能见到同类型产品的身影。它的核心作用是把上位控制器输出的弱脉冲方向信号，转换为可直接驱动步进电机绕组的大电流两相励磁输出，通过细分拨码设定把整步步距角拆分为更小的微步增量，降低低速运行时的振动与噪音，提升转轴定位的平顺度。

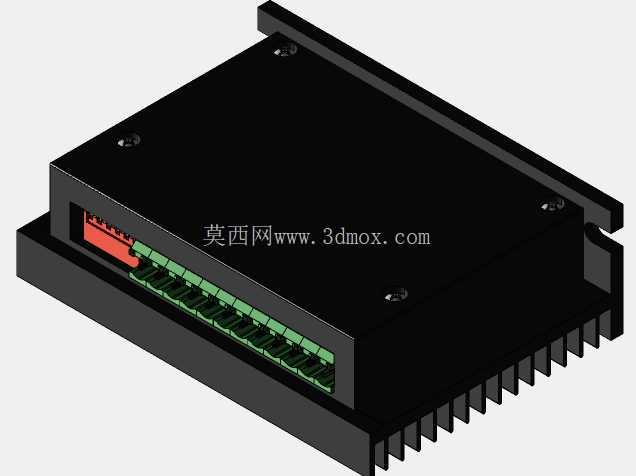

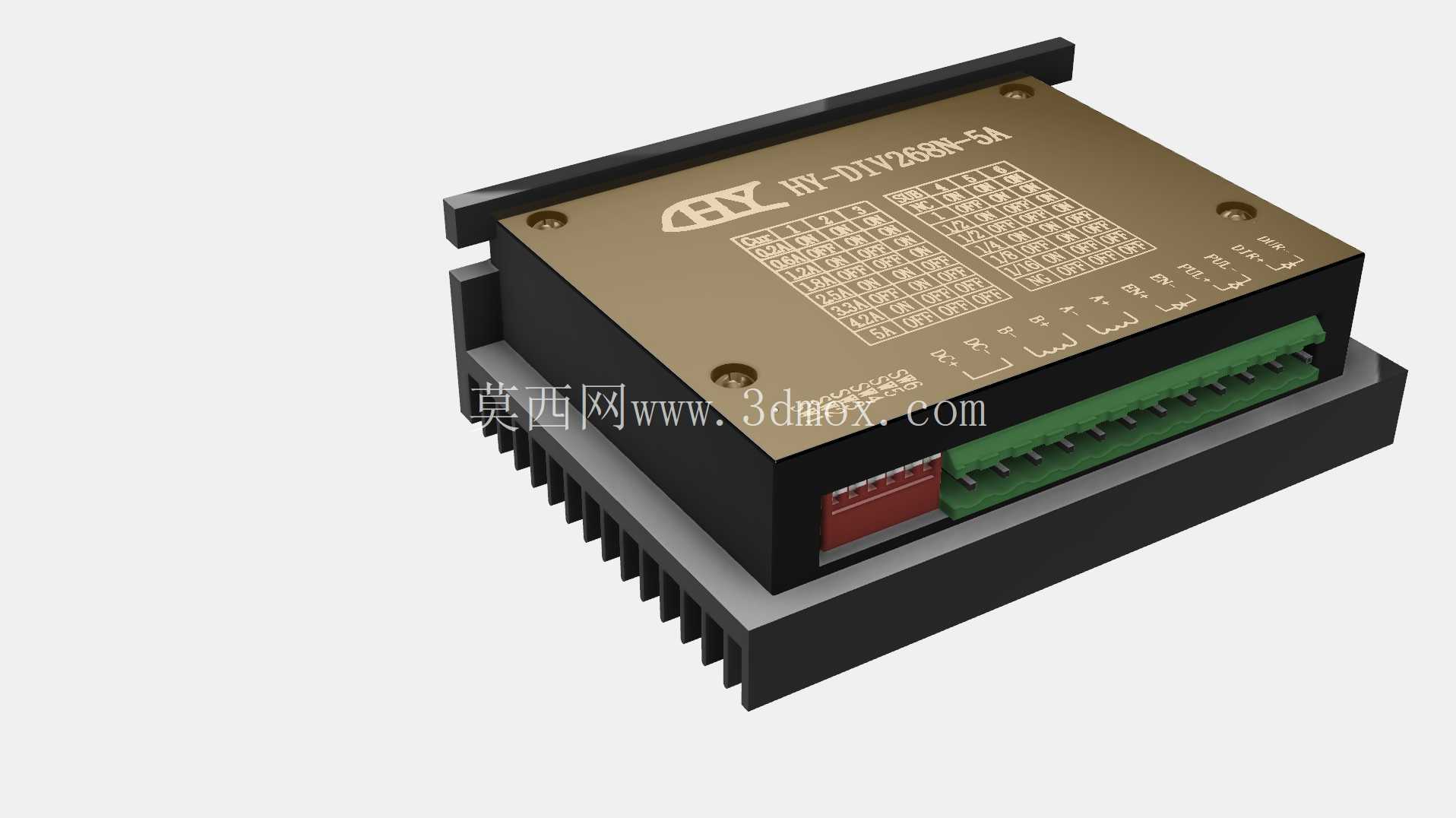

　　从整机结构来看，驱动主体采用黑色长方体金属壳体，底部与侧沿整合了连续梳齿状散热鳍片，壳体顶面覆盖米金色参数标识面板，面板上印刷细分设定表、输出电流档位对照矩阵与拨码位定义，现场调试人员不用翻阅手册就能直接对照拨码位置完成参数配置。壳体一侧布置绿色插拔式接线端子排，用来接入电机两相绕组线、直流供电电源，端子旁预留红色拨码开关区域，8位拨码分别对应细分档位、输出电流、半流自锁功能的设定，端子采用卡扣锁紧结构，设备运行振动时不会出现接线松脱。

　　建模过程中优先还原了安装边界的所有关键尺寸：整机底部散热鳍片向外延伸形成安装基准面，四角预留固定通孔，可直接通过M3/M4螺钉锁附在设备电控箱内的DIN导轨安装板或者钣金安装面上，鳍片之间预留足够通风间隙，竖直安装时可依靠自然对流带走功率管热量，密闭电控柜内布置时也可正对柜内散热风扇风道。顶面标识区的字符布局、拨码刻度、端子间距都按实物比例还原，接线端口的插拔方向、拨码拨动行程都做了结构校验，不会出现装配干涉。

　　实际选型布置时，这类驱动通常安装在电控柜内部远离强电接触器的区域，供电端接入20V到50V区间的直流电源，输出端对应连接步进电机的A+、A-、B+、B-四根绕组线，上位脉冲端接收PLC或者运动控制卡发出的PUL脉冲信号与DIR方向信号，部分工况下还可接入使能信号实现电机脱机。细分档位从整步、2细分、4细分一直到32细分可选，输出电流可根据电机额定电流在1A到4A区间调整，待机时自动切换半流模式，降低电机与驱动的空载发热。

　　结构设计上把功率MOS管与整流器件直接贴装在金属壳体导热面上，热量不经过塑料隔层直接传导到外侧散热鳍片，长时间连续运行下壳体温度可控制在合理区间。外壳边角做了倒角处理，装配搬运时不会割伤接线人员，端子排朝向柜内接线侧，后期维护更换时不用拆解整机即可完成接线插拔。三维建模时把散热鳍片的每一片齿厚、齿间距都按实际拉伸特征生成，没有用贴图替代结构，装配干涉检查时可直接校验驱动周边的走线空间、安装螺钉的操作空间，对接线端子的插拔行程、拨码开关的手指操作空间都做了预留，整套模型可直接用于电控柜布局设计、设备运动控制方案演示、自动化产线虚拟调试场景，结构工程师在完成柜内布置时可直接调用该模型核对安装孔位与外轮廓尺寸，避免后期生产装配时出现驱动与周边线槽、开关电源干涉的问题。
