Arduino适配红外感应传感模块结构设计

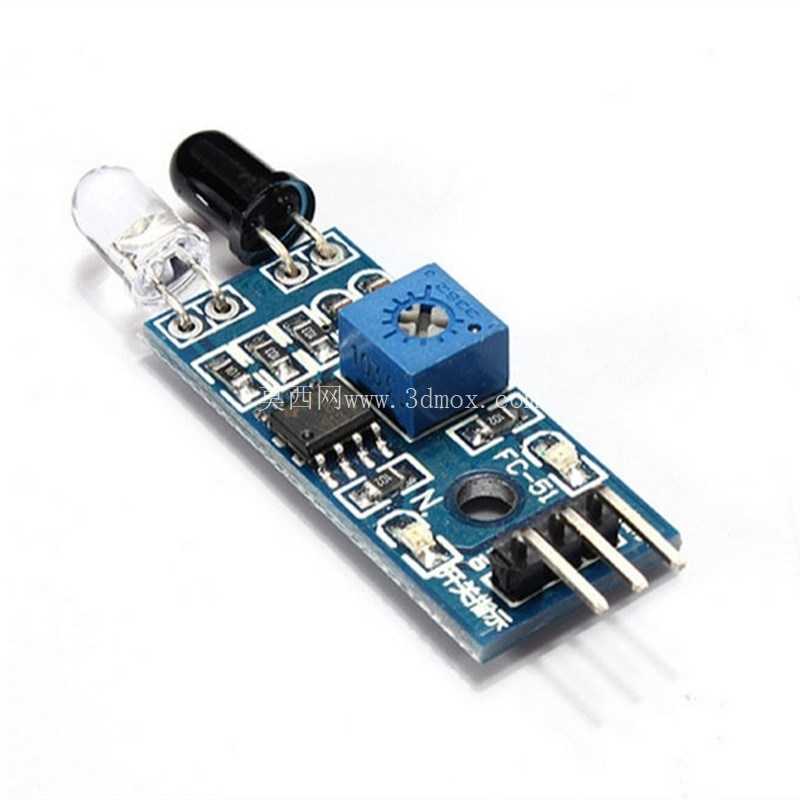

　　在嵌入式开源硬件的项目搭建场景里，红外传感模块是做近距离避障、物体存在检测、反射式计数功能最常用的外围器件，这类适配Arduino开发板的红外传感组件，常被用在小型智能小车避障路径规划、桌面级自动化工位的物料到位检测、创客类互动装置的人体靠近触发、流水线末端的小件产品计数分拣环节里，实际使用时不需要额外搭建复杂的信号调理电路，模块本身已经集成了红外发射接收对管、信号比较电路，能直接输出高低电平信号给主控IO口，降低了项目开发的接线与调试难度。

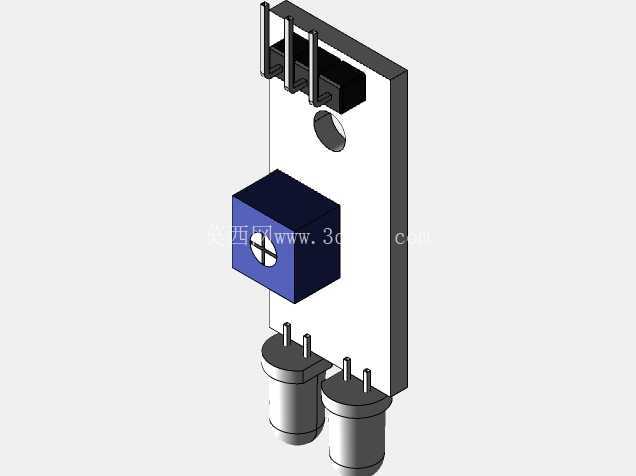

　　从结构设计层面看，这个模块的整体布局充分考虑了面包板插接与螺丝固定两种安装场景，主体承载板采用矩形平板结构，板上预留了圆形穿线孔位，方便项目组装时走线固定，避免线材晃动拉扯引脚导致接触不良。板载的红外发射与接收元件采用立式排针固定在板体上端，两个元件的间距经过调试，既避免了发射端信号直接串扰到接收端，又保证了前方扇形区域的检测覆盖范围，常规室内环境下有效检测距离可以覆盖10cm到80cm的区间，满足多数小型自动化项目的检测需求。

　　模块上的核心传感处理单元采用方块式封装结构，通过直插引脚焊接在主承载板上，元件顶面预留了调节标识，方便调试时通过电位器调整检测灵敏度阈值，适配不同反射率的检测物体——比如检测黑色哑光物体时适当调高灵敏度，检测高反光白色物体时适当降低阈值，避免误触发。模块下端设置了两组电源与信号输出排针，排针间距采用标准2.54mm排距，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到Arduino开发板的对应IO口，不需要额外做转接线材。

　　设计时的安装边界也做了充分考量，主承载板的厚度控制在1.6mm，和常规PCB板厚度一致，板体边缘没有突出的尖锐结构，多个模块并排安装时最小间距可以控制在12mm，不会出现元件干涉的情况。如果需要做长期固定使用，板体上端的圆形安装孔直径适配M3规格的螺丝，可以直接固定在亚克力支架、铝型材机架或者3D打印的项目外壳上，安装时不需要额外做沉头处理，普通盘头螺丝就可以完成紧固。

　　实际项目选型时要注意，这个模块的工作电压适配5V直流供电，和Arduino Uno、Nano等主流开发板的IO口电平完全匹配，不需要额外做电平转换，信号输出引脚可以直接触发外部中断，适合做实时性要求较高的快速检测场景。结构建模时把所有元件的实际安装公差都做了预留，排针的伸出长度、元件的焊接高度都按照实际量产模块的尺寸做了1:1还原，导入到装配体里时不会出现和周边结构件的干涉问题，不管是做项目的整体装配验证，还是做定制化外壳的结构设计，都可以直接调用这个模型做配合检查，减少实际打样时的装配错误。

　　在小型智能仓储的料盒到位检测场景里，这个模块可以直接安装在料架的每层入口位置，当料盒推送到位遮挡红外信号时，模块输出触发信号给主控，提示料盒就位；在桌面级点胶机的工件定位场景里，模块可以安装在点胶头旁侧，检测到工件放置到位后自动启动点胶流程，不需要额外设置物理行程开关，减少机械碰撞带来的元件损耗。模块的整体结构没有易损的活动部件，长期使用时只需要定期清理红外发射接收管表面的灰尘，就可以保证检测精度稳定，适合在室内常温干燥的环境下长期连续工作。建模时对每个元件的装配关系都做了层级拆分，方便使用者根据自己的项目需求修改安装孔位、调整排针方向，适配不同的安装空间要求。
