化工原料定量输送固体加药装置结构设计

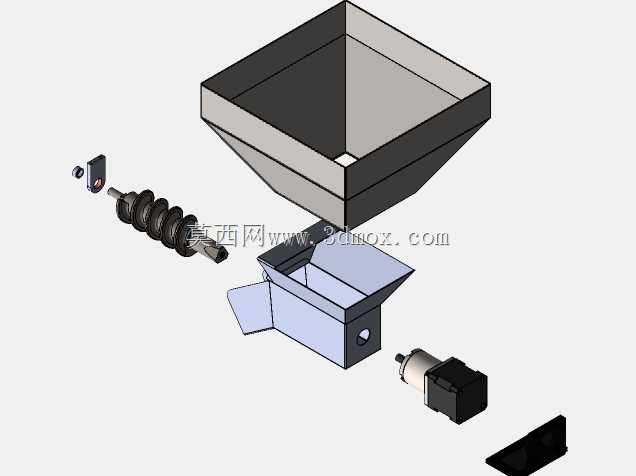

这款固体加药装置主要面向精细化工、水处理、制药生产等场景的固体粉体、颗粒药剂定量投加工序，可替代传统人工投料模式，解决人工投料精度差、粉尘外溢、投料量波动大的行业痛点，适配反应釜、混合罐、水处理加药槽等多种前端接料设备的进料需求，能够实现连续或间歇式的定量化药剂供给，保障生产过程中药剂配比的稳定性，减少原料浪费与现场职业健康隐患。装置整体采用上方储料、中部给料、下方驱动的立式布局，上部为方锥形储料仓，大开口方形进料端方便人工或配套上料设备补料，锥段结构依靠物料自重实现顺畅下料，避免粉体架桥、卡料问题，储料仓下部设置可开合的检修隔断结构，日常维护时可关闭隔断清理给料组件，无需排空仓内剩余物料。中部核心给料单元采用螺旋输送结构，螺旋叶片与输送腔体的间隙经过精准匹配，针对不同流动性的固体颗粒、粉体药剂都能实现稳定的容积式给料，通过调整螺旋转速即可精准控制单位时间的投加量，给料端设置导料结构将药剂精准导入接料设备入口，避免撒漏。下部驱动单元采用适配的动力组件直连螺旋轴，传动路径短、运行噪音低，驱动模块与给料腔体做了密封隔离设计，避免粉尘侵入动力部件延长使用寿命。设计过程中充分考虑现场安装适配性，整体安装底座预留标准安装孔位，可直接固定在反应釜顶部、投料平台支架上，设备整体外轮廓紧凑，侧向预留驱动组件的接线与维护空间，上部储料仓的尺寸适配常规车间上料作业的操作高度，无需额外搭建过高的操作平台；各连接部位均做密封处理，可有效控制投料过程中的粉尘外溢，符合化工生产现场的环保与职业健康要求。螺旋给料组件做了快拆结构设计，需要更换药剂品类或清理残留物料时，无需复杂工具即可快速拆卸螺旋与腔体部件，避免不同药剂交叉污染，适配小批量多品种的化工生产投料需求。
