Proxxon PD400车床配套多刀架结构设计

这款适配Proxxon PD400车床的多刀架，是小型精密车床加工场景下的核心功能附件，主要面向小型五金零件加工、仪表零件制作、模型工坊精密加工等场景，能够解决小型车床单次装夹刀具数量不足、换刀对位耗时久的痛点，在小型精密车削作业中，帮助操作者快速切换不同加工用途的刀具，减少反复拆装刀具、重新对刀的辅助工时，提升小批量多工序零件的加工效率。

从实际用途来看，该多刀架可同时装夹多把不同功能的车削刀具，包括外圆车刀、切断刀、内孔车刀、螺纹车刀等，适配PD400车床的小型加工行程，在加工台阶轴、小直径内孔、细牙螺纹、窄槽等特征时，无需反复拆卸更换刀架上的刀具，仅通过调整刀架的锁紧定位结构，即可切换当前工作刀具，尤其适合加工工序分散、单次加工批量不大的精密小零件，在教学实训、个人DIY工坊、小型精密零件维修加工场景中实用性突出。

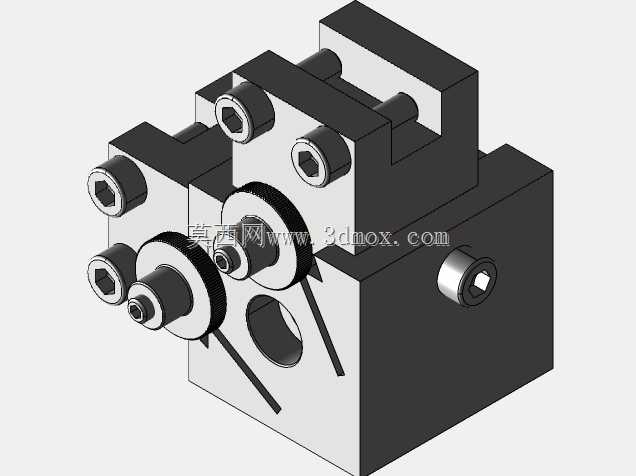

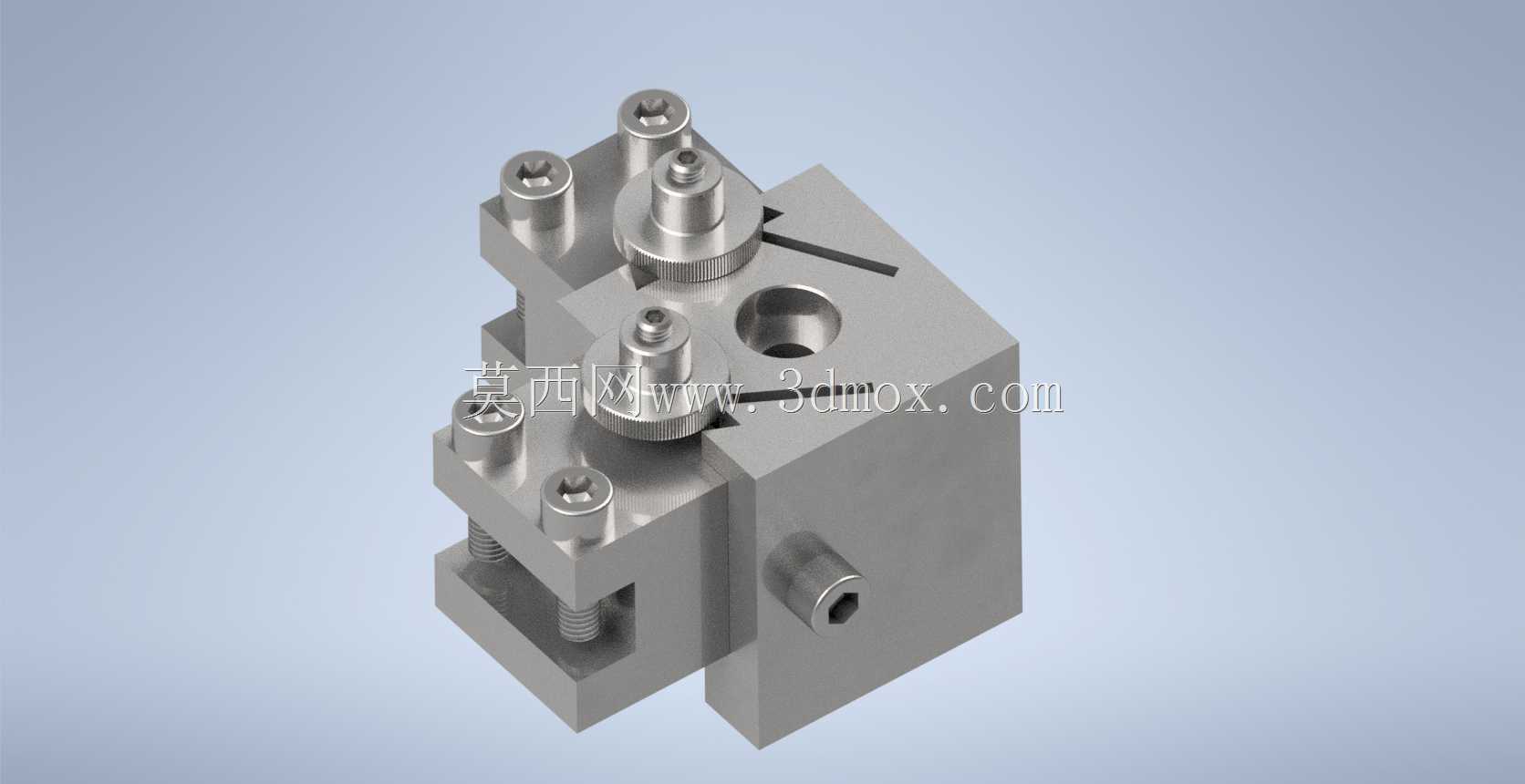

在功能特性上，这款多刀架采用多螺栓锁紧定位结构，每个刀具装夹位都配备独立的压紧螺栓与微调结构，既能够保证刀具装夹后的刚性，避免小进给切削时出现刀具振颤影响加工表面质量，也能支持刀具伸出长度的细微调整，配合刀架整体的定位基准，保证换刀后的位置精度，减少重复对刀的误差。刀架主体采用方块式基体结构，安装侧设置有与车床中拖板匹配的定位连接结构，能够稳固固定在车床拖板的安装位上，不会因为切削受力出现偏移。

从设计思路来看，这款刀架充分考虑了PD400作为小型精密车床的安装空间限制，整体结构紧凑，没有冗余的外凸结构，在有限的安装空间内尽可能拓展了可装夹刀具的数量，同时所有调节螺栓、锁紧旋钮的位置都预留了足够的操作空间，操作者在机床运行状态下也能方便地完成锁紧、调节操作，不会被周边的车床构件干涉。刀架的定位基准面经过平整化设计，与车床拖板的安装面完全贴合，保证安装后的垂直度与平行度精度，避免因为安装倾斜导致刀具切削角度出现偏差。

在外形尺寸与安装边界上，这款多刀架的整体轮廓适配PD400车床的拖板安装尺寸，安装孔位与原厂刀架的安装位置完全匹配，无需对车床进行额外改装即可直接替换安装，刀架的高度经过精准核算，装夹标准规格小型车刀后，刀具刀尖高度恰好与车床主轴中心高对齐，无需额外加装垫刀片调整刀尖高度，降低了安装调试的难度。刀架的横向、纵向尺寸都控制在车床拖板的行程范围内，刀架切换旋转时不会与车床主轴、尾座等部件发生碰撞，保证全行程范围内的加工安全。
