L型双输出接口试验电源协议板

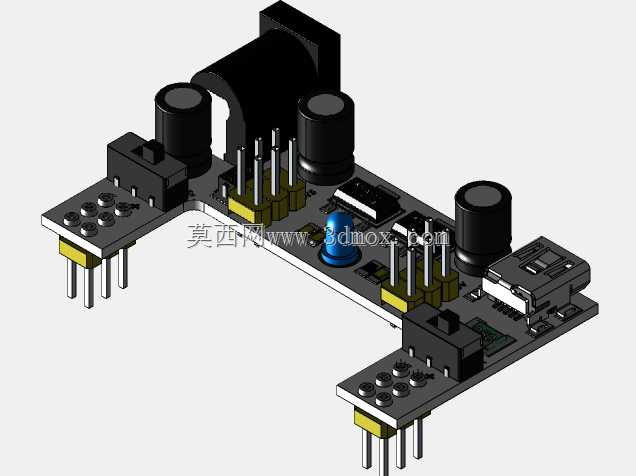

这款L型结构的电源协议板，主要面向电子试验、原型验证场景下的面包板供电需求，可直接插接在标准面包板的供电排针位置，为试验电路提供稳定的低压直流输出，适配学生电子设计竞赛、实验室电路调试、创客原型开发等多种应用场景，能够替代传统笨重的台式电源完成小功率电路的供电作业，大幅降低桌面试验的布线复杂度。在实际使用过程中，该板可通过板载的USB接口或直流 barrel 接口接入外部输入电源，经过板载的整流、滤波、稳压电路处理后，输出稳定的3.3V与5V两路直流电压，覆盖绝大多数数字芯片、传感器模块、小型执行器的供电需求，板载的多组电解电容可有效滤除电源纹波，避免供电噪声干扰敏感模拟电路的采样精度，排针输出端采用标准2.54mm间距设计，可直接匹配面包板、洞洞板的插接孔位，无需额外转接即可完成供电连接。从设计思路来看，该板采用异形L型PCB布局，能够在面包板上预留出更多的元件插接空间，避免传统长条形电源板占用过多面包板有效布线区域，板上的接口元件全部采用卧式或矮型封装，控制整体板厚方向的尺寸，方便在狭小的试验台空间内堆叠使用，输入接口设置在板体的外侧边缘，插拔电源线时不会干扰板上已插接的试验元件，输出排针分布在L型板的两个直角边，可同时为两块相邻拼接的面包板提供供电输出，适配多板拼接的大型试验电路搭建需求。在安装边界方面，该板的排针伸出长度匹配标准面包板的插接深度，插接后板体底部与面包板表面保留足够间隙，避免板底焊点与面包板金属弹片发生短路，板体边缘的安装孔位可配合铜柱将板体固定在亚克力试验底座上，长期固定使用时不会因拉扯电源线出现移位，整体外形尺寸适配常规小型试验台的摆放空间，不会占用过多桌面操作区域，板载的电源指示灯可直观显示供电状态，方便调试过程中快速排查供电故障。
