Yilmaz蜗轮蜗杆减速电机集成传动结构

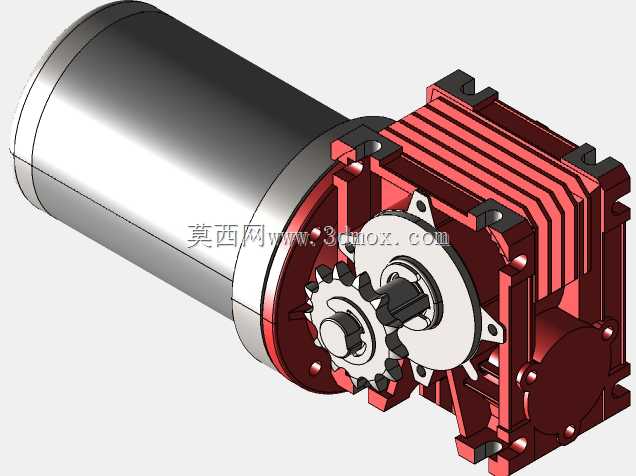

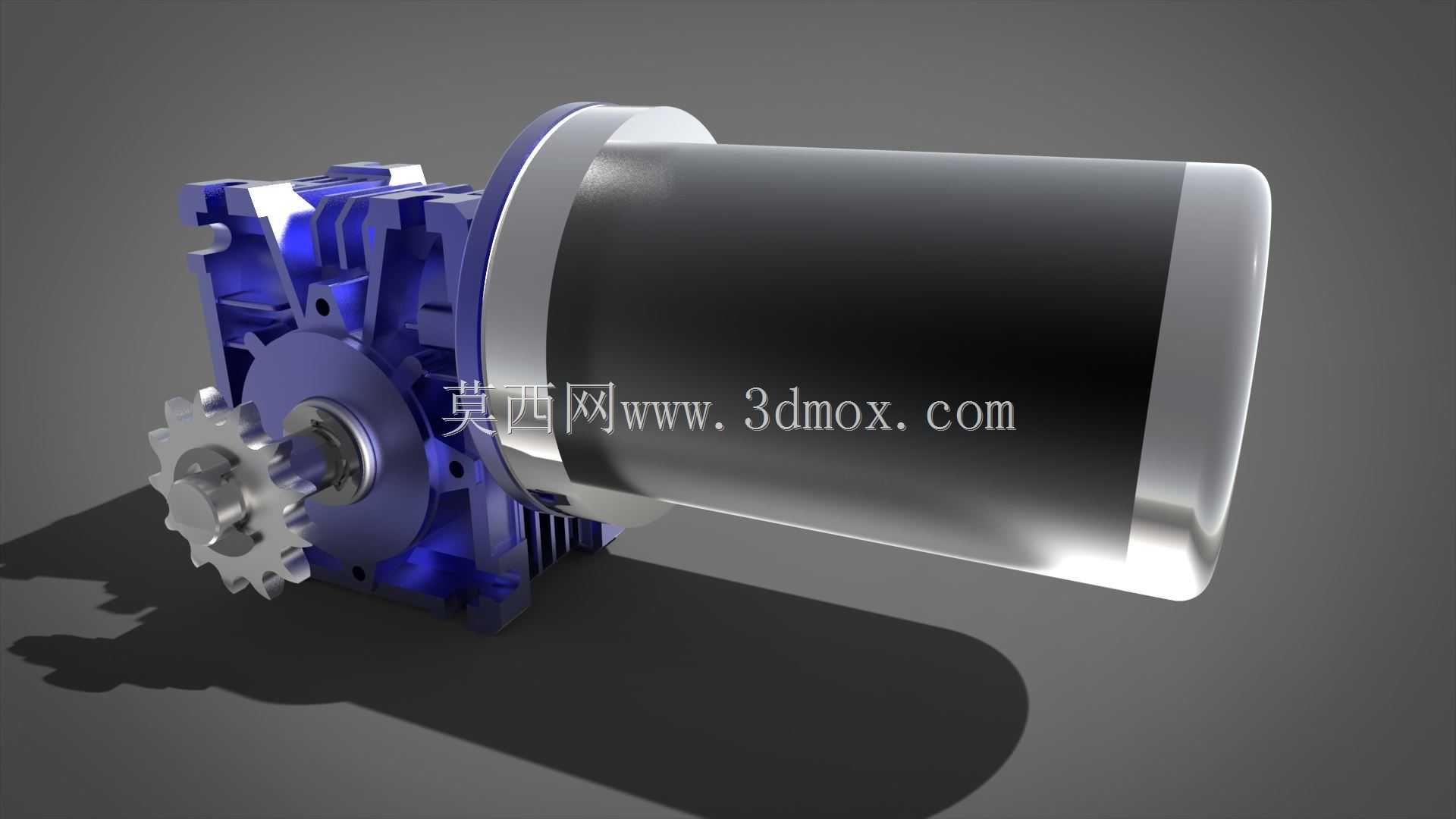

这款集成式传动组件将蜗轮蜗杆变速结构与驱动电机深度整合，主要面向轻工输送、食品包装、小型自动化生产线等对安装空间有严格限制的传动场景，可直接对接负载端链轮、联轴器等执行部件，无需额外搭建过渡连接结构，大幅缩减设备传动段的整体占用空间。在实际产线应用中，这类组件常被用于辊道输送、小型物料提升、自动化工位回转等需要低转速大扭矩输出的工位，能够将电机输出的高转速低扭矩动力，通过内部蜗轮蜗杆啮合副转换为低转速大扭矩的动力输出，同时具备反向自锁特性，可在设备停机时避免负载端反向拖动造成的工位偏移，提升设备运行的安全冗余。从设计思路来看，这款传动组件采用一体化铸铝壳体作为承载基体，将变速腔体与电机安装法兰做了同轴度一体化加工，既保证了内部齿轮啮合的装配精度，也减少了分体式连接带来的累计装配误差，壳体外部的散热筋结构顺着电机轴向排布，可在设备运行时借助电机自带的散热风叶形成的气流带走变速腔体产生的热量，避免长时间运行下内部润滑脂温度过高导致的润滑失效。输出端采用标准实心轴设计，轴端预留了键槽与链轮安装定位台阶，可直接适配标准链轮、同步带轮等常用传动连接件，输入端电机与变速腔体采用法兰直连的安装方式，连接面做了密封止口设计，可有效阻挡车间环境中的粉尘、切削液飞溅进入腔体内部，适配多粉尘、少量喷淋的工业生产环境。在安装边界上，这款组件的电机段采用圆柱形外壳结构，变速段为方形铸铝壳体，底部预留了标准安装脚位孔位，既可以采用卧式脚座安装固定在设备机架平面，也可以通过法兰面做立式安装，适配不同设备的布局需求，输出轴的中心高、轴径尺寸均遵循通用传动件的标准尺寸规范，可直接替换同参数规格的传统分体式减速与电机组合，无需对原有设备的安装位做二次改造，降低设备升级改造成本。内部蜗轮采用耐磨铜合金材质加工，蜗杆采用合金钢渗碳淬火处理，啮合面做了精密磨削加工，可保证长期运行下的传动精度与使用寿命，润滑腔体采用脂润滑密封设计，出厂时已填充适配的润滑脂，日常使用无需频繁维护补脂，减少设备运维的工作量。
