铸铁材质齿轮箱外铸件壳体结构

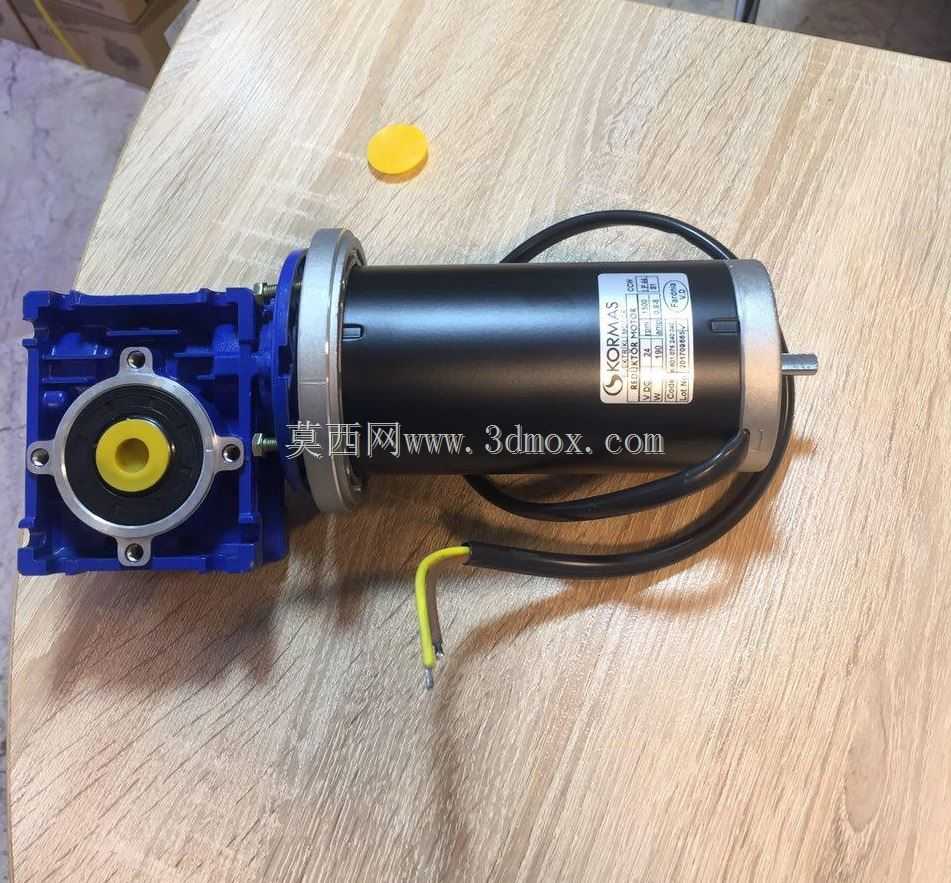

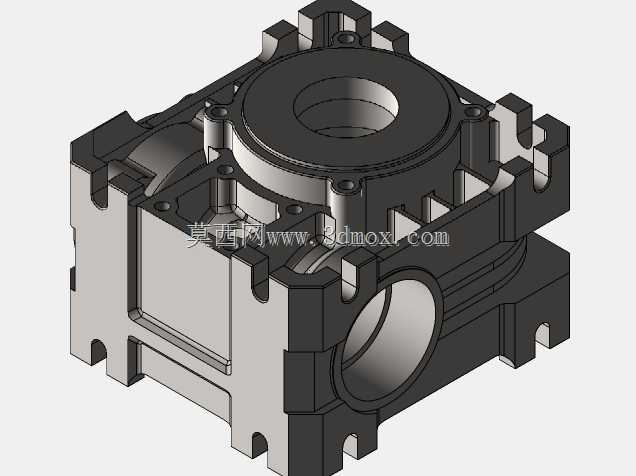

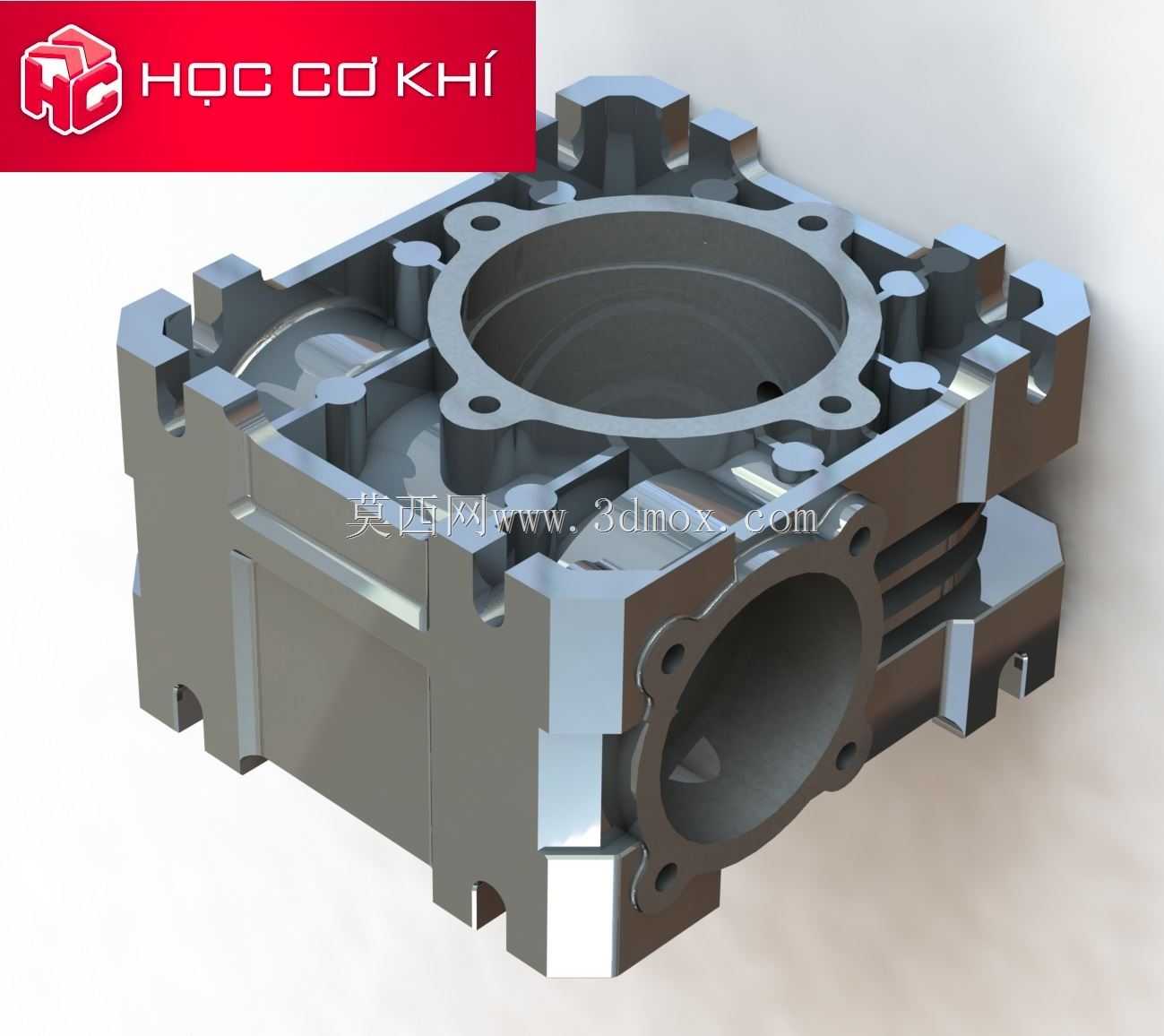

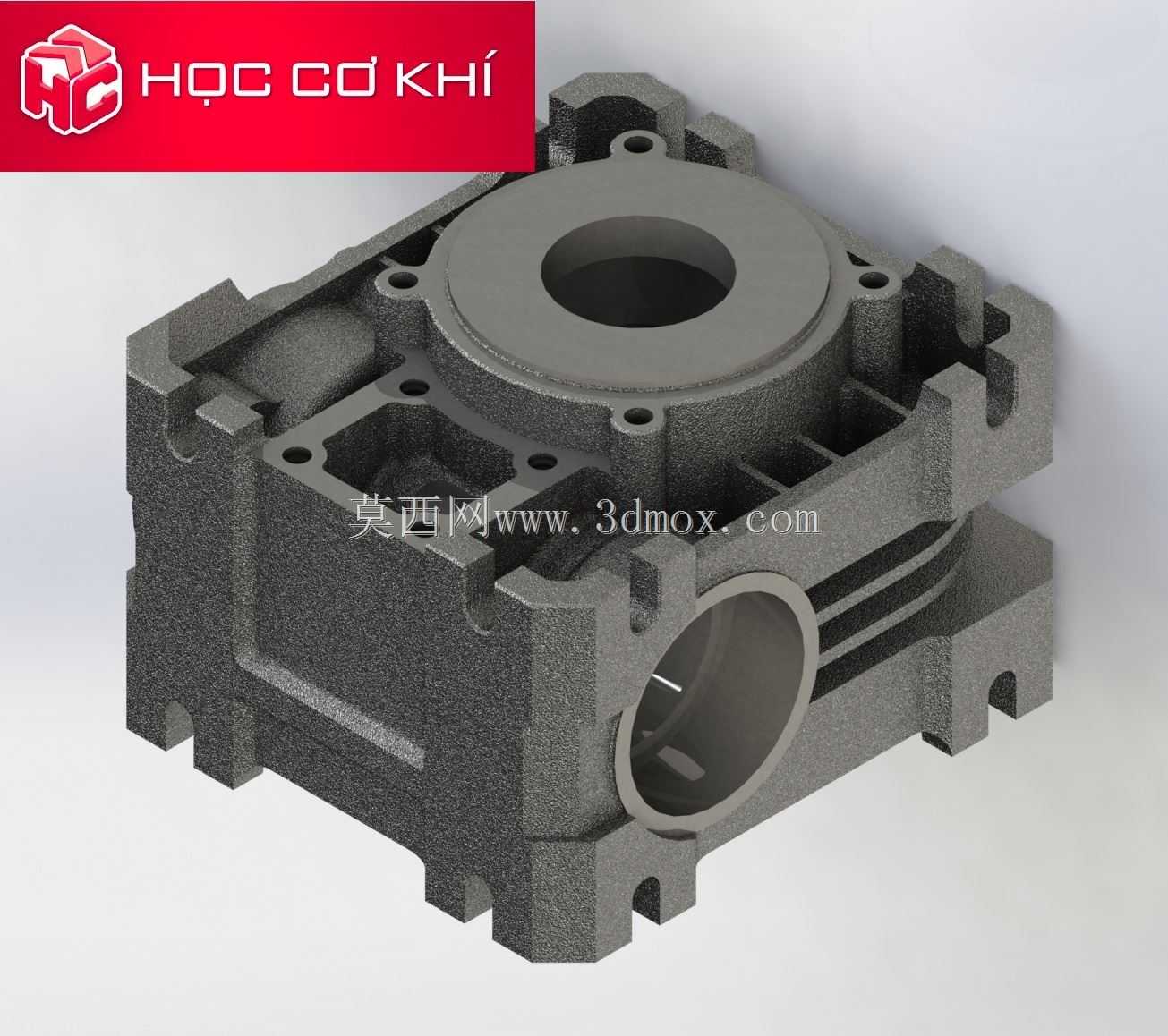

这款齿轮箱外铸件是传动系统核心的承载防护构件，主要应用于中小功率工业传动场景，覆盖轻工输送设备、小型机床进给单元、农用机械传动组、自动化生产线动力传输模块等多个领域，作为齿轮传动副的安装基体，承担着容纳内部齿轮、轴系、轴承等核心传动零件，隔绝外界粉尘、切削液、水汽侵入传动腔，同时传递并分散传动过程中产生的载荷，保障传动系统运行稳定性的核心作用。从功能特性来看，该铸件采用一体化铸铁铸造成型，材质本身具备优异的减震性能与刚性，能够有效吸收齿轮啮合过程中产生的振动，降低传动噪音，同时抵御长期运行带来的结构形变，避免内部传动件因壳体变形出现啮合偏差、磨损加剧的问题。壳体上预留的多处安装凸台与定位孔，分别对应输入轴、输出轴的轴承安装位，以及箱盖连接、设备整体固定的安装点位，各孔位的同轴度、平面度公差在设计阶段经过反复校核，能够保障轴系安装后的回转精度，减少传动过程中的功率损耗。在设计思路上，该铸件充分结合了砂型铸造的工艺特性，外壁设置的多道加强筋在不额外增加壳体整体壁厚、控制铸件重量的前提下，大幅提升了壳体的结构强度与抗扭性能，避免铸件在冷却过程中出现壁厚不均导致的缩孔、变形缺陷；壳体侧面预留的通透管口为润滑油加注与油位观察结构的安装位，底部的倾斜面设计能够引导润滑油回流至油池，保障内部齿轮与轴承的充分润滑，同时壳体边角处均设置了铸造圆角，既能够减少铸造过程中的应力集中问题，也能避免安装维护过程中尖锐边角带来的操作风险。从安装边界来看，该铸件整体为近似方形的块状结构，顶部的大直径圆形凸台为输入端安装位，侧面的横向管口为输出端安装位，底部的多个固定凸台可通过螺栓直接固定在设备安装基座上，各安装孔位的间距、凸台高度均匹配常规同功率等级齿轮箱的通用安装尺寸，能够直接适配多数现有传动系统的替换安装需求，无需对配套设备进行额外的结构改造，铸件外壁的平整面也可根据实际使用需求加装散热翅片、观察窗等附加配件，适配不同工况下的使用要求。
