MCP2515CAN总线SPI通讯模块

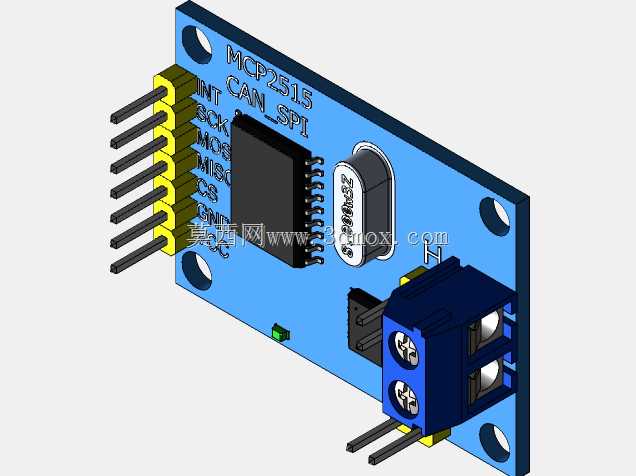

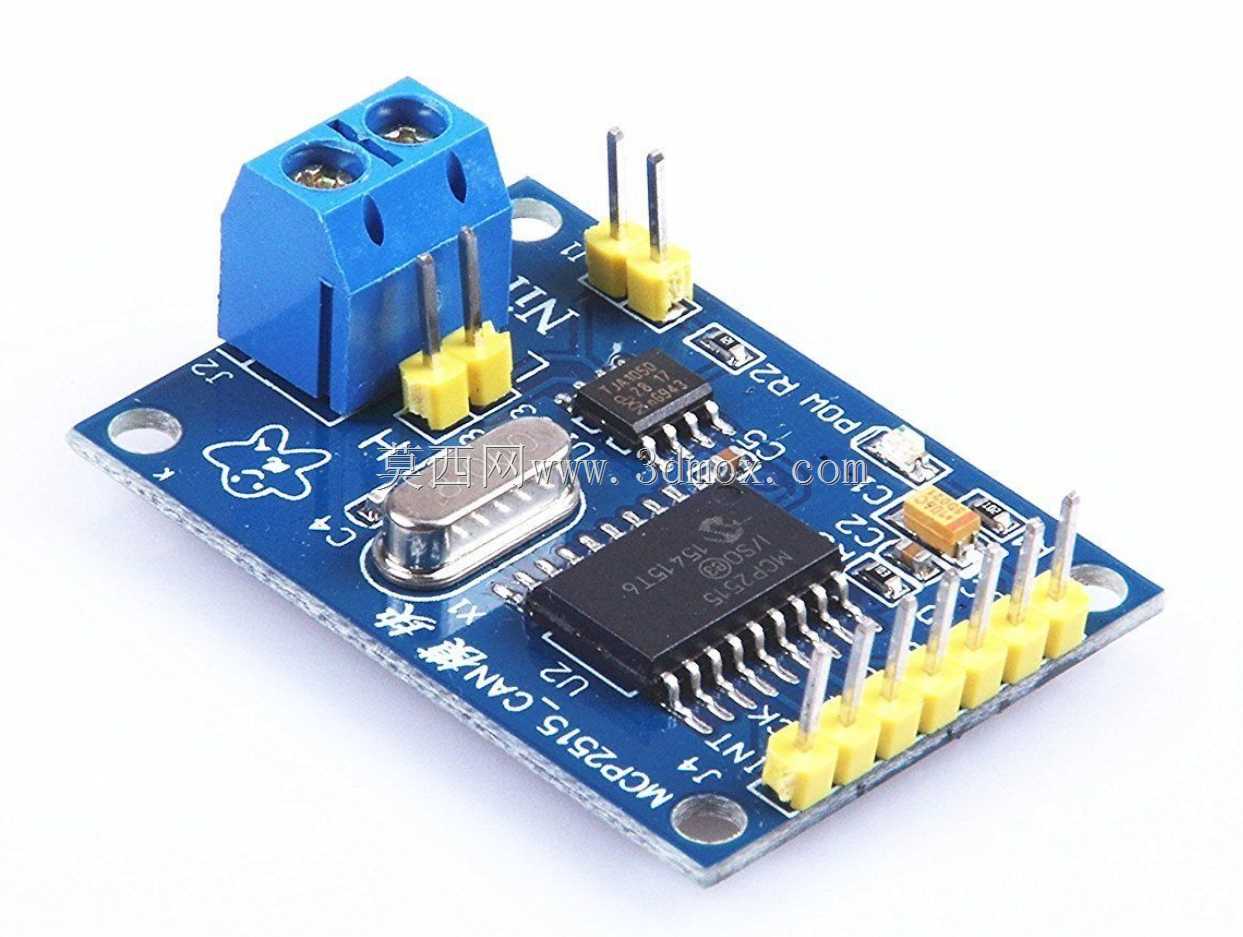

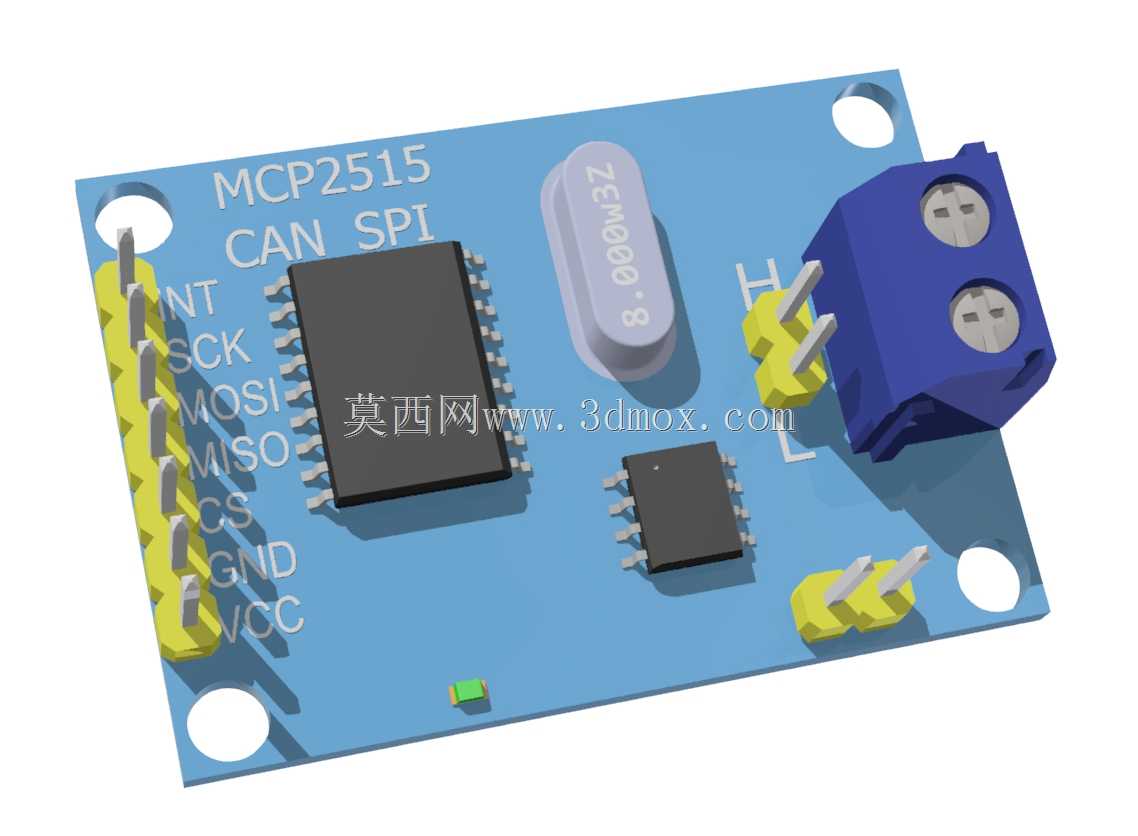

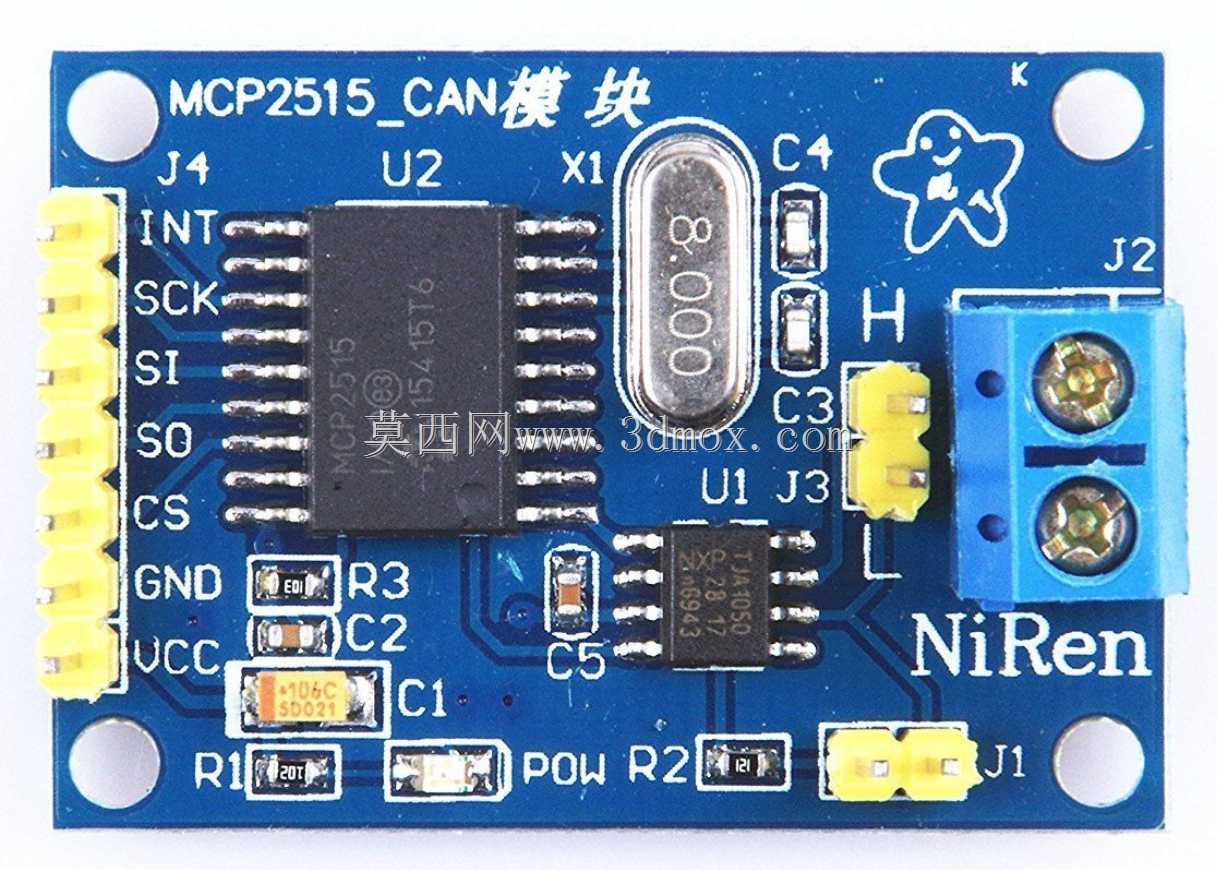

这款MCP2515 CAN SPI模块是嵌入式开发、工业控制场景中常用的CAN总线通讯扩展外设，主要面向需要为不具备原生CAN控制器的主控单元扩展CAN总线通讯能力的应用场景，常见于工业现场设备组网、车载电子改装、物联网终端数据采集、分布式传感系统搭建等领域，能够实现主控单元与CAN总线网络之间的协议转换与数据交互，解决普通单片机、Arduino开发板等主控硬件无法直接接入CAN总线网络的问题。模块核心采用MCP2515 CAN控制器芯片搭配TJA1050高速CAN收发器，通过标准SPI接口与主控设备进行通讯，支持CAN 2.0A/B协议规范，可实现最高1Mbps的总线通讯速率，能够完成CAN报文的收发、滤波、帧处理等全流程功能，无需主控单元承担过多的协议解析运算负载，有效降低主控端的资源占用。在设计思路上，模块采用集成化单板布局，将主控芯片、收发芯片、晶振、电源滤波、接口端子等元器件紧凑排布在蓝色PCB基板上，板载8MHz高精度晶振为控制器提供稳定的时钟基准，电源回路设置了滤波电容减少纹波干扰，保证通讯信号的稳定性；接口部分一侧采用标准2.54mm间距排针引出SPI通讯引脚、中断引脚与电源引脚，排针引脚依次标注NT、SCK、MOSI、MISO、CS、GND、VCC，可直接插接在面包板或对应开发板的排座上，另一侧采用绿色接线端子引出CAN总线的H、L信号线，同时预留终端电阻的焊接位置，方便用户根据总线组网需求配置终端匹配电阻，蓝色的CAN接线端子采用螺丝压接方式，能够牢固固定现场布线，避免震动环境下出现接线松动脱落的问题。模块四角预留了标准安装孔位，可通过螺丝将模块固定在设备壳体、安装支架或 Din 导轨安装座上，安装孔间距适配通用电子模块的安装尺寸，整体板型小巧方正，板上元器件排布避开安装孔与接插区域，不会出现安装干涉问题，板载的电源指示灯与通讯状态指示灯能够直观反馈模块的供电与工作状态，方便现场调试与故障排查。在实际使用中，该模块可直接为51单片机、Arduino等常用主控板扩展CAN通讯能力，实现多节点之间的长距离抗干扰数据传输，适合工业现场多设备组网、车载电子数据采集、机器人内部总线通讯等对通讯稳定性、抗干扰能力有较高要求的场景，模块的SPI接口兼容3.3V与5V电平标准，可适配不同供电电压的主控设备，无需额外添加电平转换电路，大幅降低了硬件开发的复杂度与接线工作量。
