三片式内螺纹手动球阀结构设计

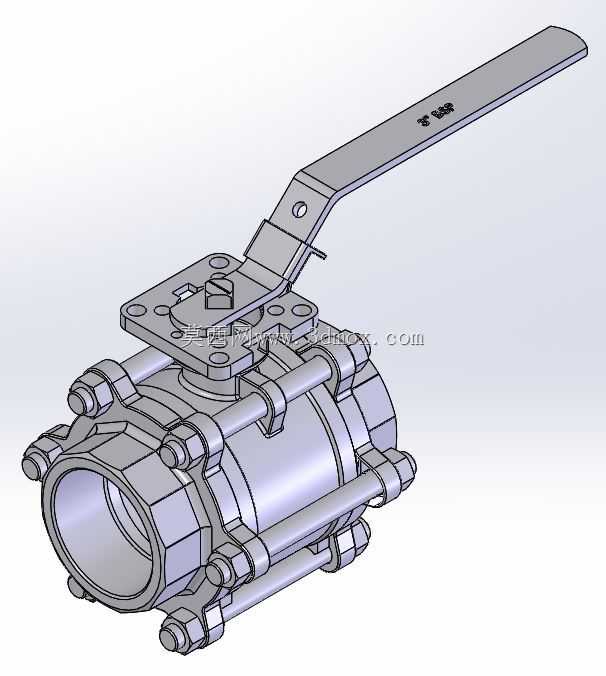

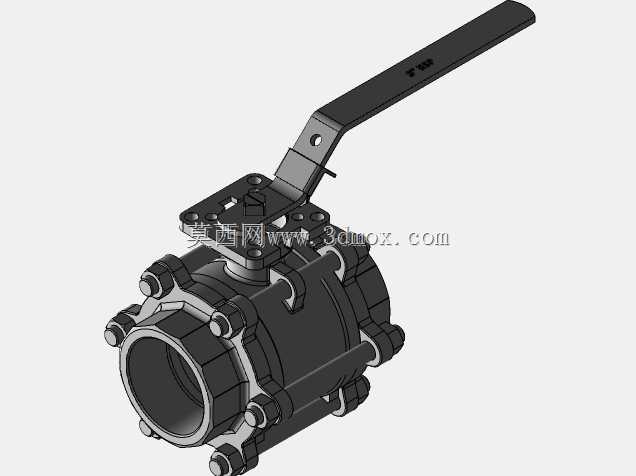

这款三片式手动球阀主要应用在民用给排水、轻工流体输送、小型化工支路、暖通空调循环管路等场景中，承担管路内流体的通断控制功能，相比闸阀、截止阀，它的流阻更小，开关行程更短，在需要频繁启闭的管路节点中有着极高的适配性。它的核心功能是通过手柄带动阀杆旋转，驱动内部球体转动90度即可完成全开或全关动作，全开状态下球体通道与管路通径完全对齐，介质流经时几乎没有额外的压力损失，也不容易滞留介质杂质，适合输送水、轻质油品、低压气体等多种洁净或低粘度介质。从设计思路来看，这款球阀采用三片式阀体结构，将阀体拆分为左、中、右三个主体部分，通过长螺栓贯穿锁紧实现整体装配，这种结构最大的优势是后期维护时不需要将整个阀门从管路上拆下，只需要松开连接螺栓就可以取出内部的球体、阀座和密封件，快速完成密封件更换或阀腔清理，大幅降低管路运维的工作量。阀体两端采用内螺纹连接结构，适配常规的低压管路螺纹安装标准，安装时只需要将两端与对应规格的管路螺纹旋合，配合密封带即可完成可靠密封，不需要额外搭配焊接法兰，适合小通径管路的快速布设。它的安装边界预留了充足的操作空间，手柄长度经过合理设计，开关操作时不需要借助额外工具，徒手即可完成扳动，同时手柄上带有明确的开关位置标识，当手柄与管路方向平行时为全开状态，垂直时为全关状态，现场操作人员可以快速判断阀门的工作状态，避免误操作。阀杆部位采用防飞出结构设计，在阀腔带压的状态下阀杆不会被内部压力顶出，提升了使用过程中的安全性能，球体与阀座之间采用软质密封配合，密封面接触均匀，在额定压力范围内可以实现零泄漏截断，满足多数低压工业与民用管路的密封要求。整体结构紧凑，外形没有多余的突出结构，安装后占用的管路空间较小，即使在布设密集的管路集群中也能顺利安装，不会和周边的管路、支架产生干涉。
