黄铜内螺纹手动球阀结构设计方案

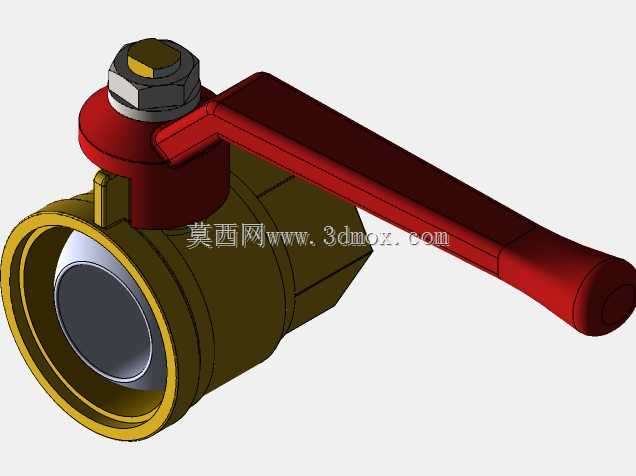

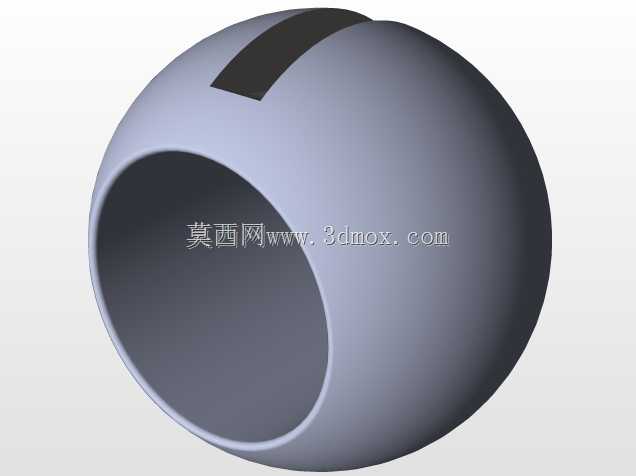

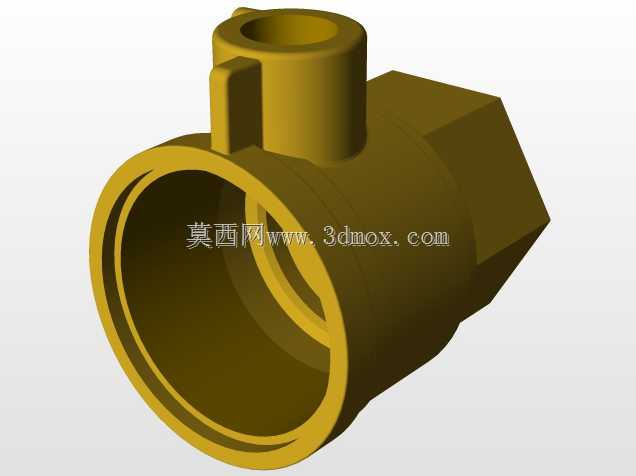

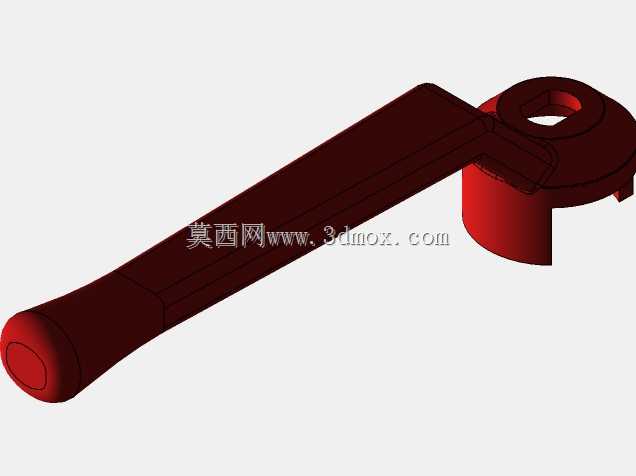

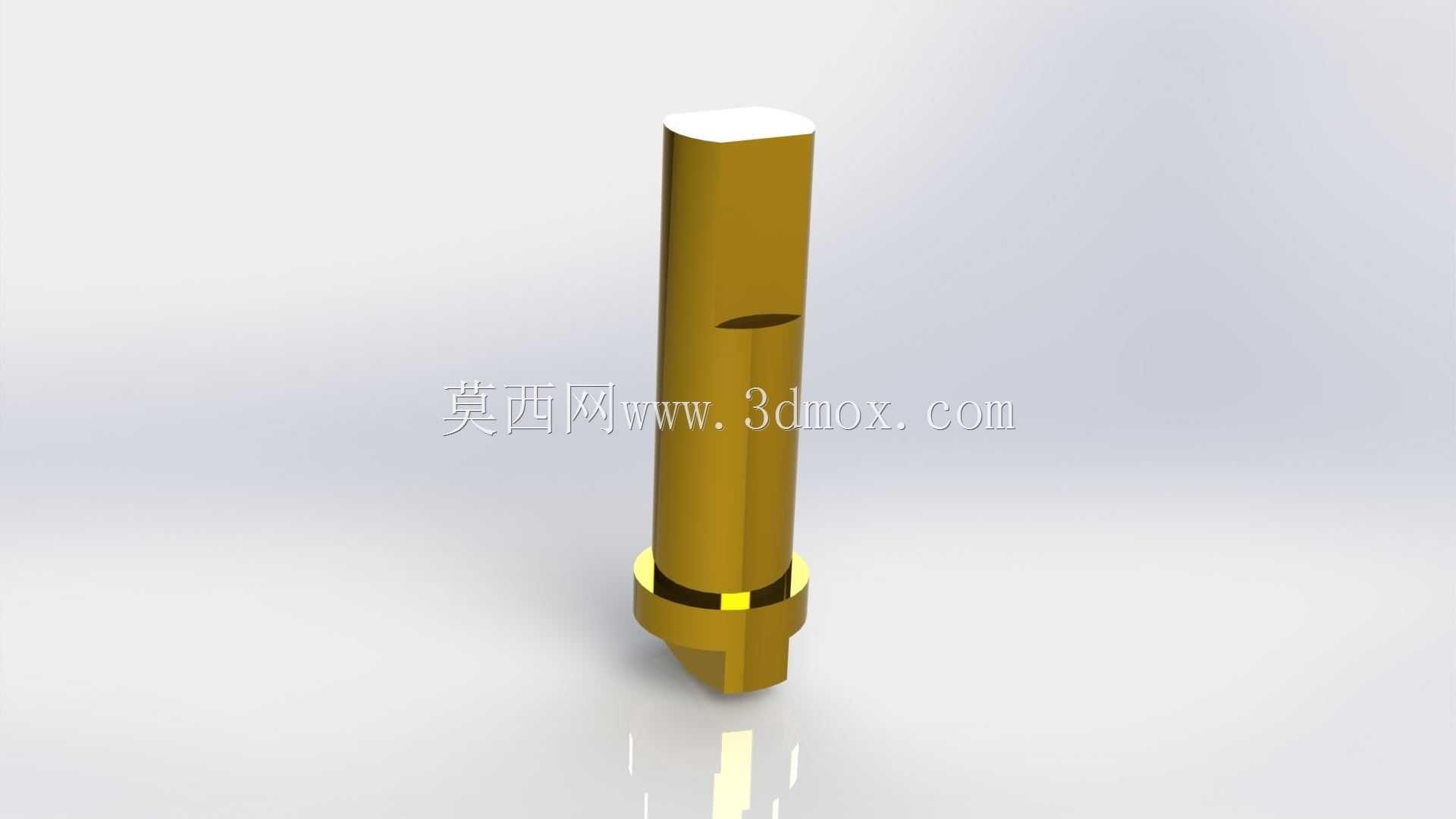

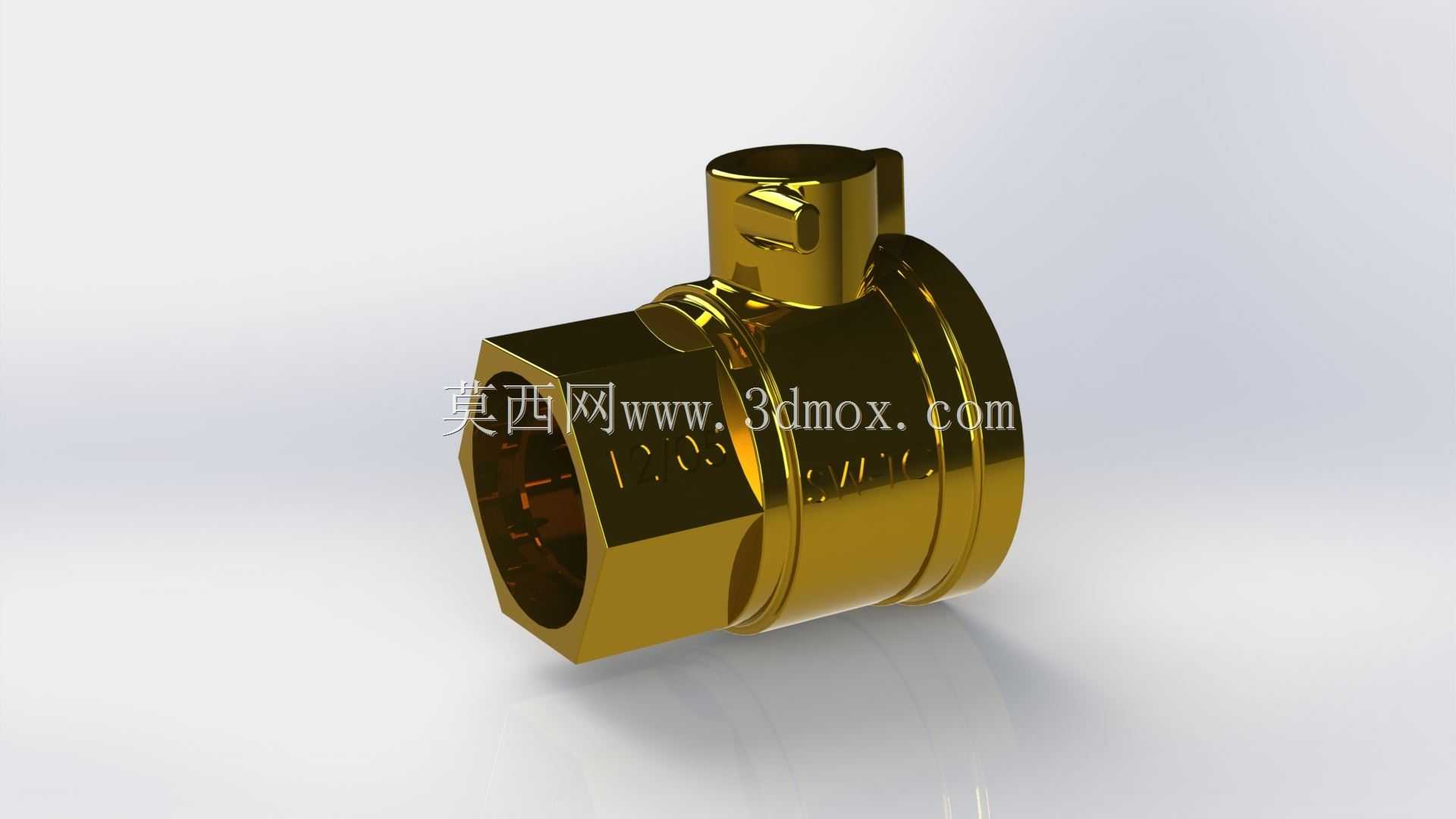

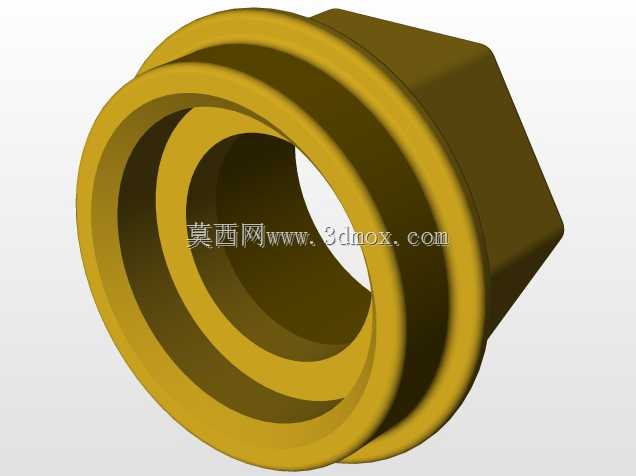

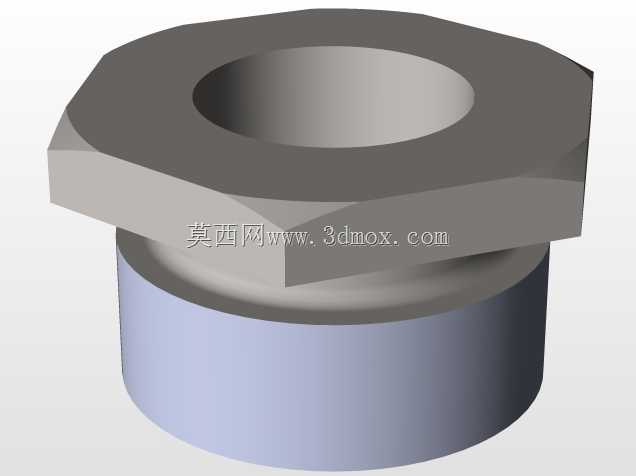

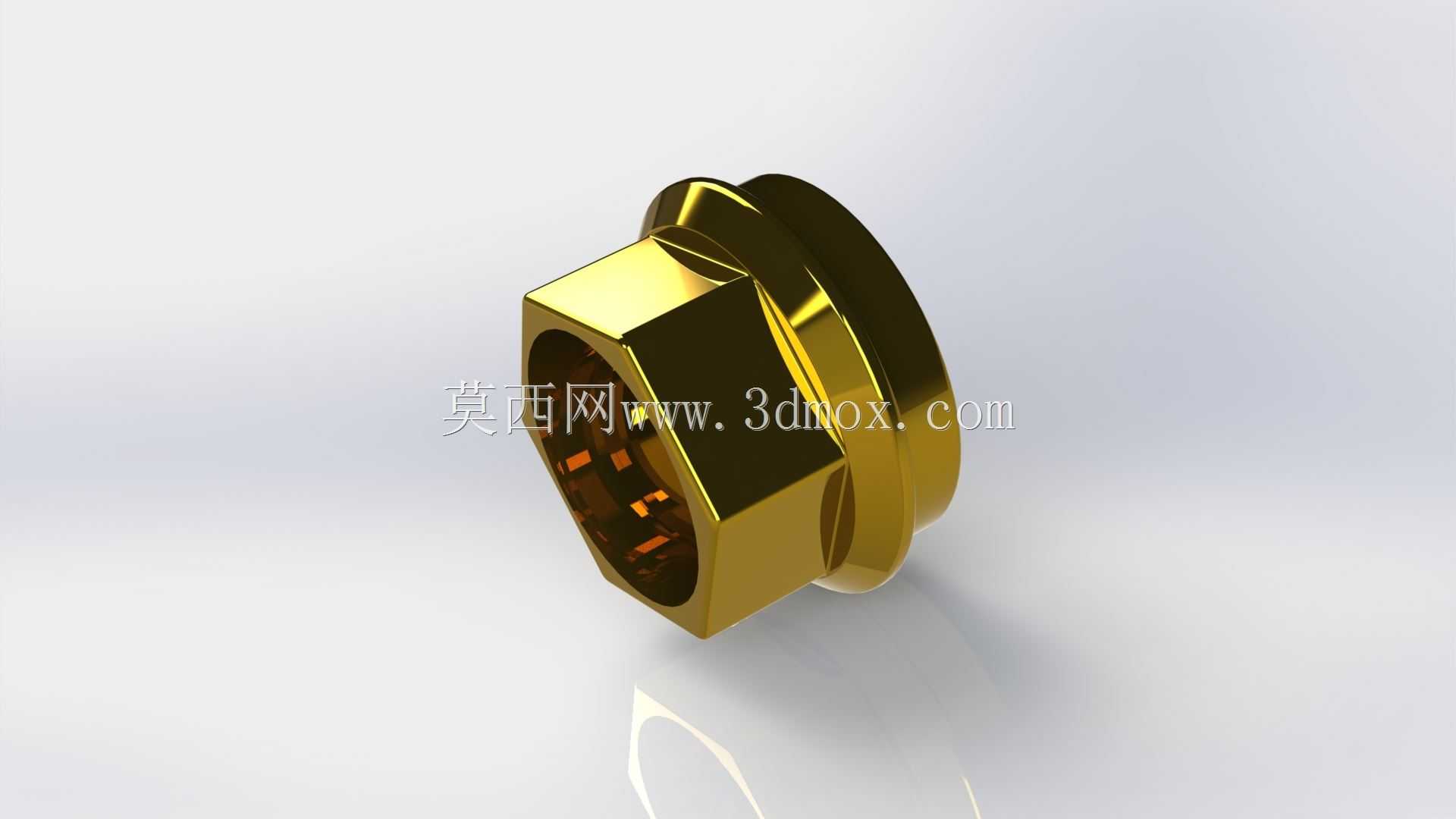

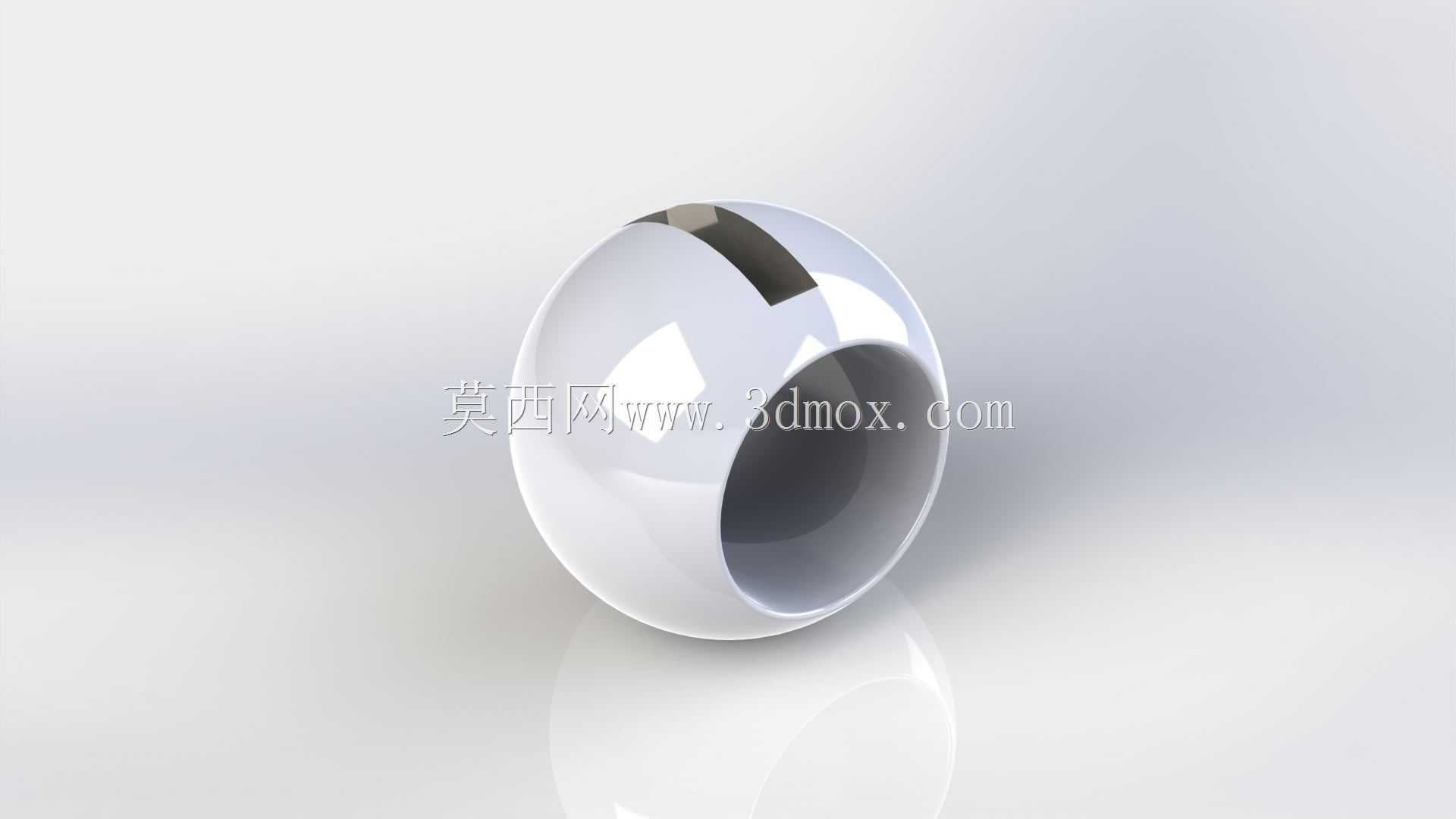

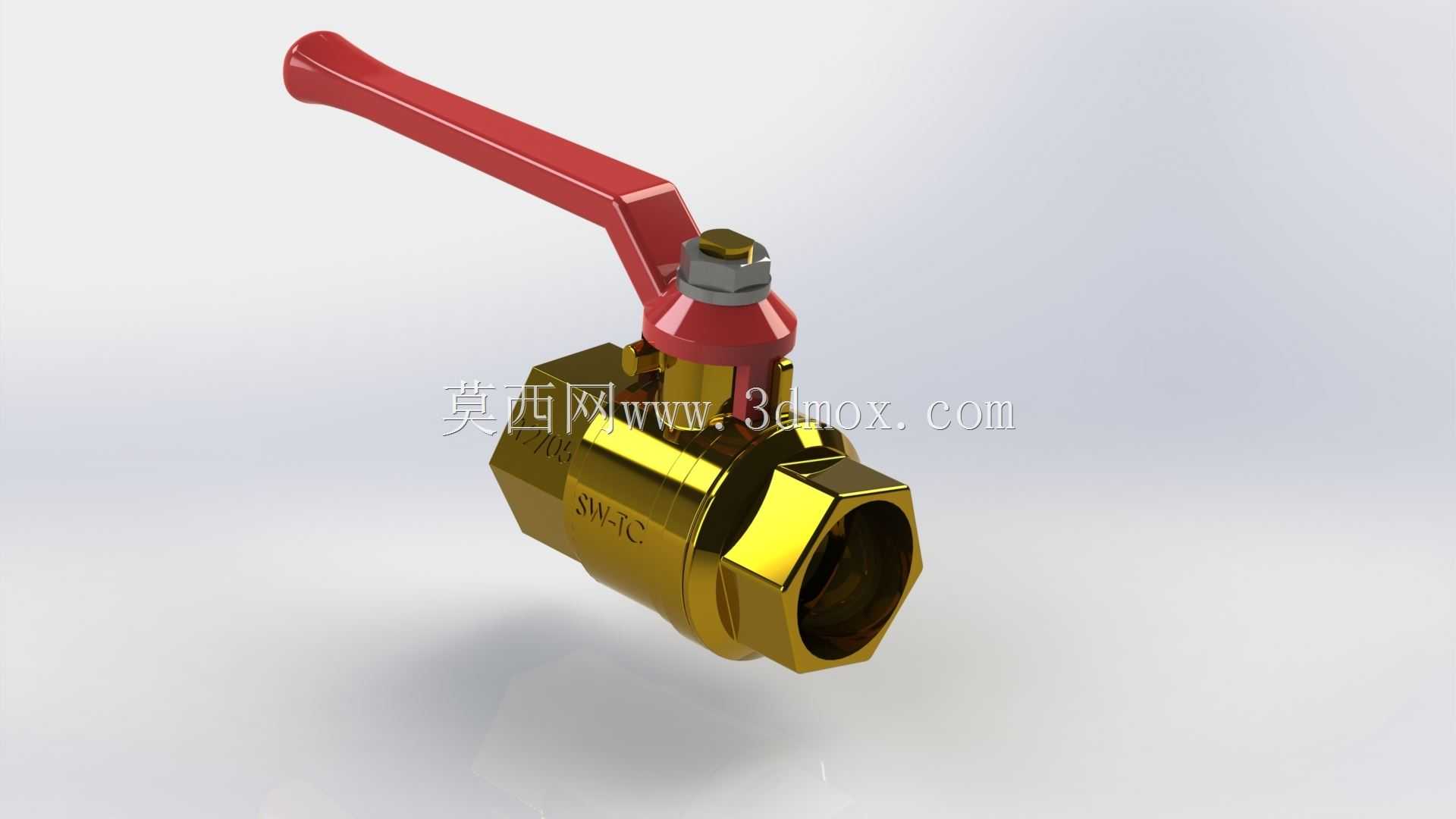

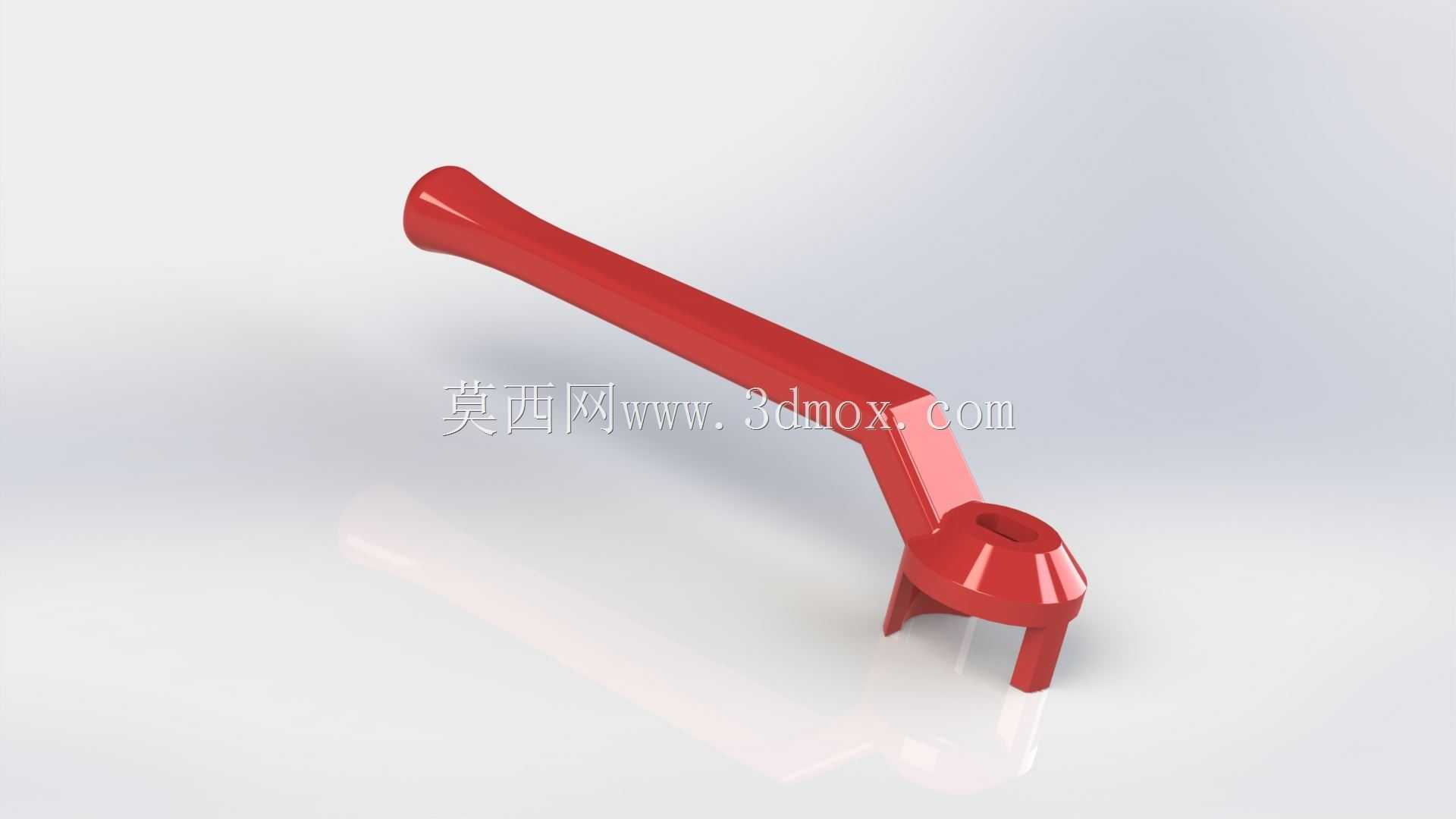

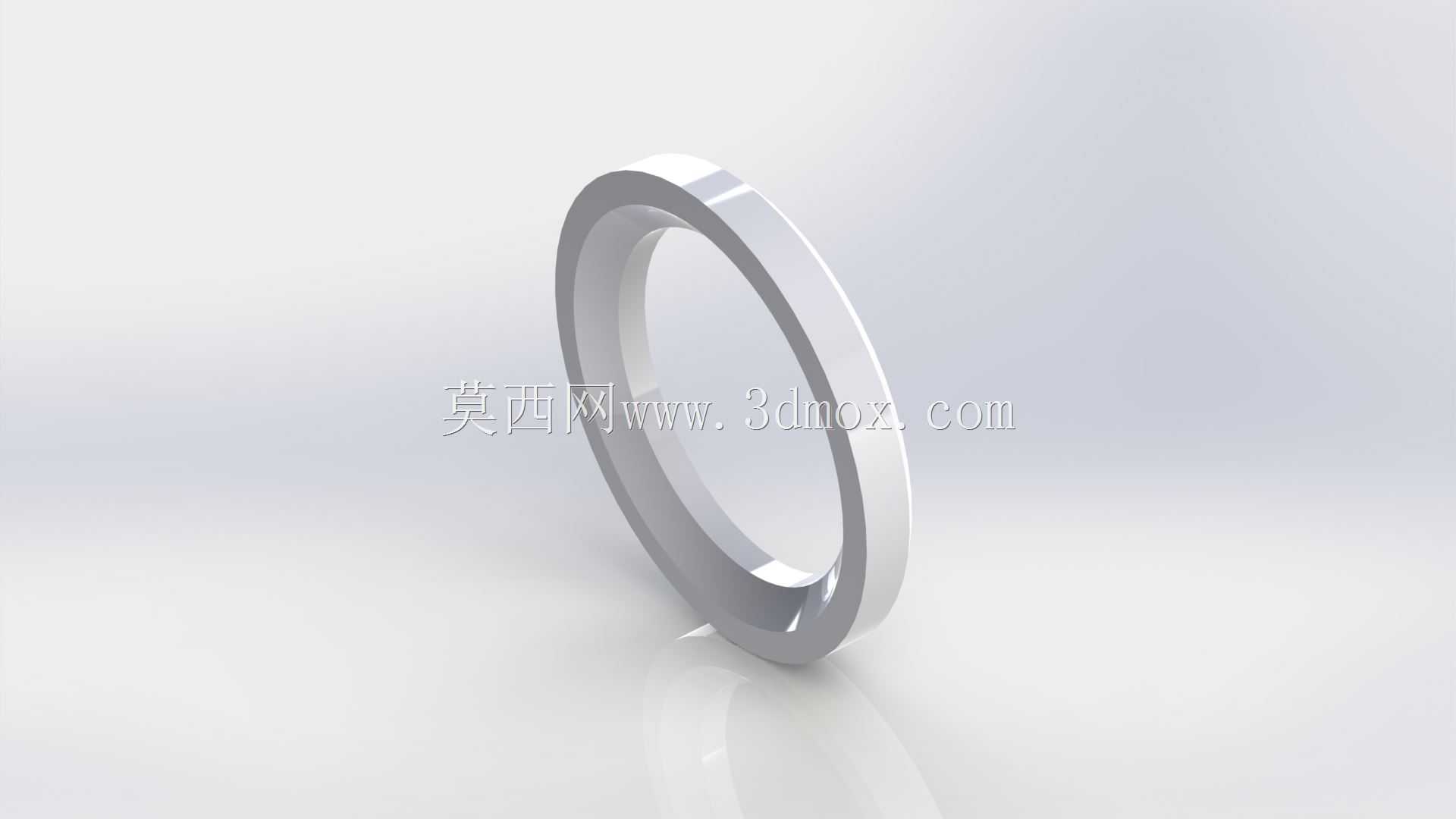

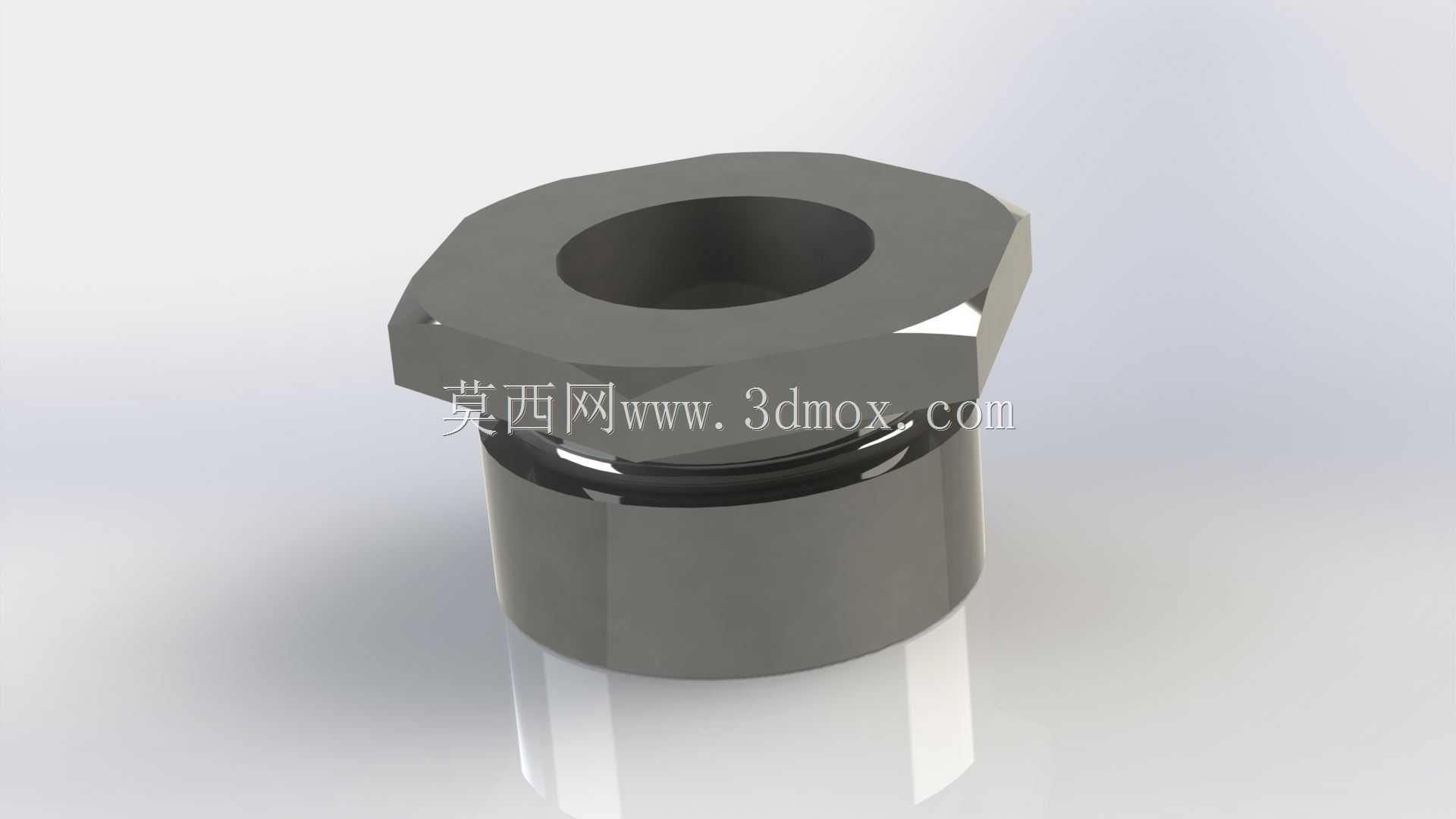

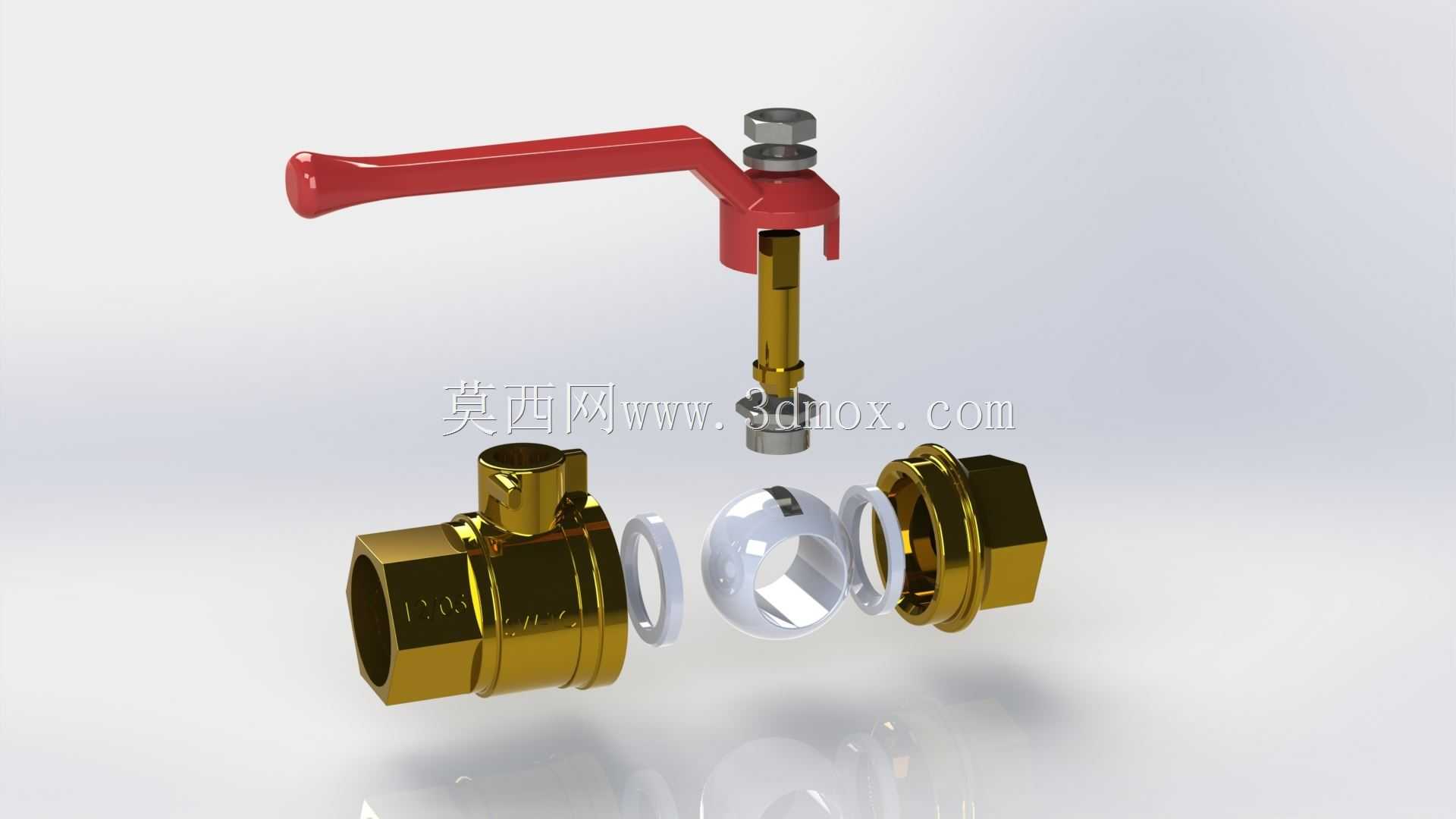

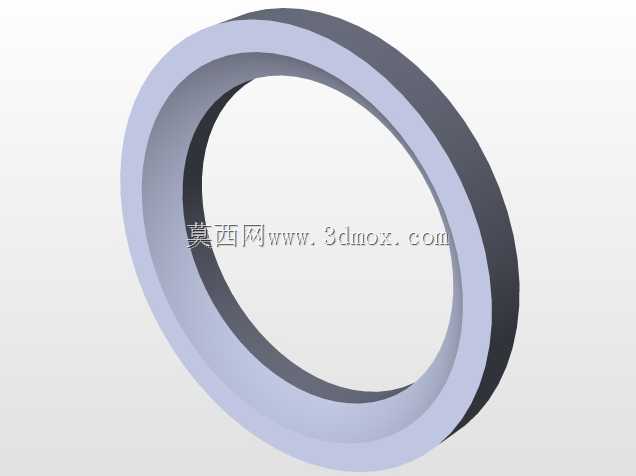

这款手动球阀主要面向民用给排水、小型暖通管路、低压气动输送、家用燃气支路等场景的通断控制需求，是民用及小型工业管路系统中应用极广的流体控制部件，核心作用是通过手柄操作快速实现管路通路的开启与关闭，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，密封性能更稳定，在全开状态下流道几乎无额外阻力，不会造成明显的流体压降，非常适合需要频繁通断操作的支路管路。产品整体采用锻造黄铜作为阀体主体材料，黄铜本身具备优秀的抗锈蚀能力与切削加工性能，成本可控且适配多数民用流体介质，不会与日常的自来水、常温采暖水、低压燃气发生过度腐蚀反应，长期使用也不容易出现阀体结垢、锈死的问题。阀体两端采用标准内螺纹连接结构，安装边界完全匹配常规民用管路的外螺纹接头规格，安装时无需额外焊接法兰，仅需配合生料带做好螺纹密封即可完成固定，整体安装尺寸紧凑，阀体本身的轴向长度较短，不会在狭窄的管路安装空间内占用过多位置，哪怕是家装吊顶内、设备夹缝里的狭小管路空间，也能顺利完成安装与后期操作。设计上采用了浮动式球芯结构，球芯表面做了高精度抛光处理，配合阀座的弹性密封件，在关闭状态下可以实现完全的零泄漏密封，不会出现管路关闭后滴漏的问题；操作端采用加长杠杆式红色手柄，手柄的力臂长度经过合理计算，普通人无需借助额外工具，仅用手就能轻松完成开关操作，手柄表面做了防滑的弧度处理，握持手感舒适，开关到位时有明确的角度限位，手柄与管路平行时为全开状态，垂直时为全关状态，操作人员无需凑近观察阀体标识，远距离就能判断当前阀门的开关状态。阀杆部位采用了多重密封结构，在频繁转动操作的情况下也不会出现阀杆处的介质渗漏，同时阀杆设置了防脱出结构，哪怕管路内存在一定压力，也不会因为操作不当导致阀杆被压力顶出造成安全隐患。整体结构没有复杂的冗余零件，后期维护非常方便，如果出现密封件老化的情况，仅需拆下阀杆压帽更换密封件即可恢复密封性能，不需要整体更换阀门，能有效降低后期的使用维护成本。
