AMS1117系列低压差线性稳压器三维结构

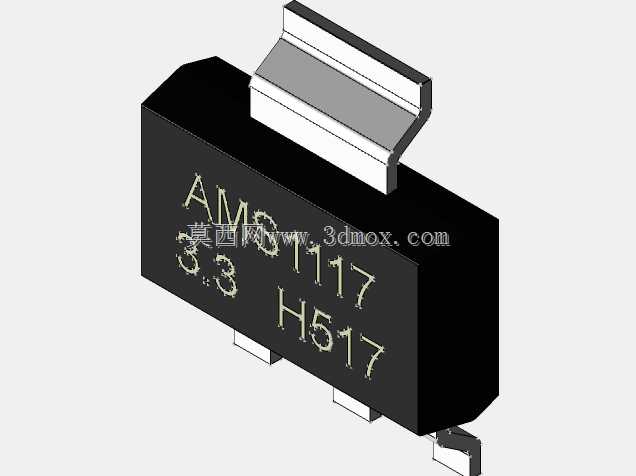

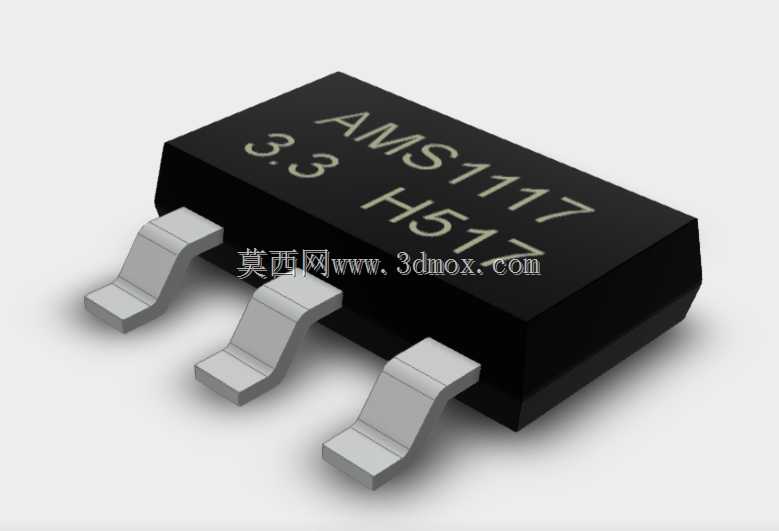

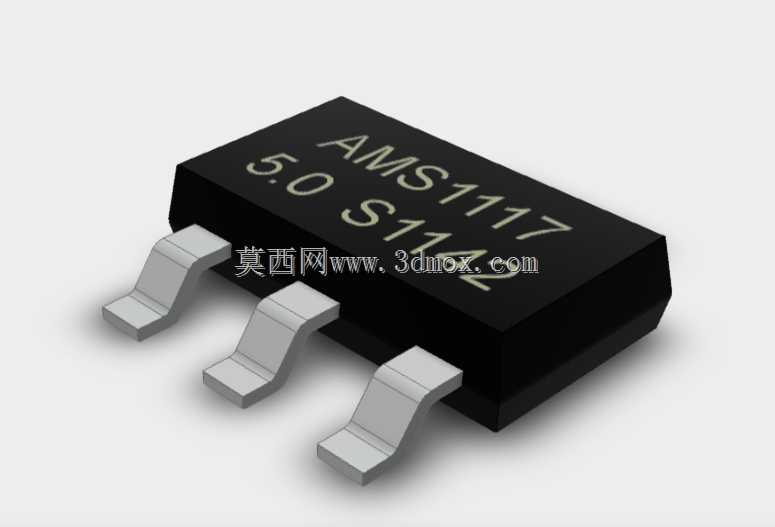

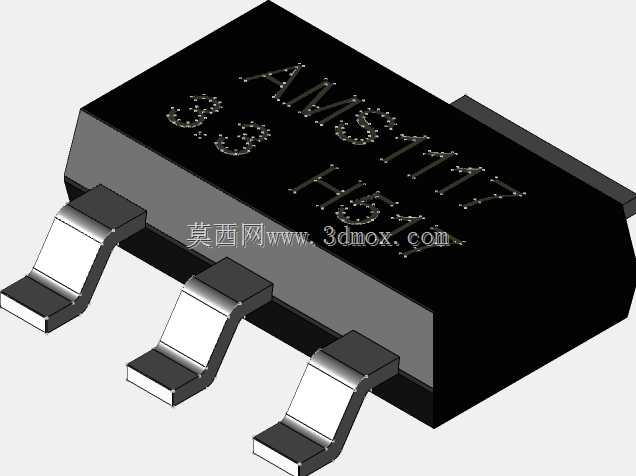

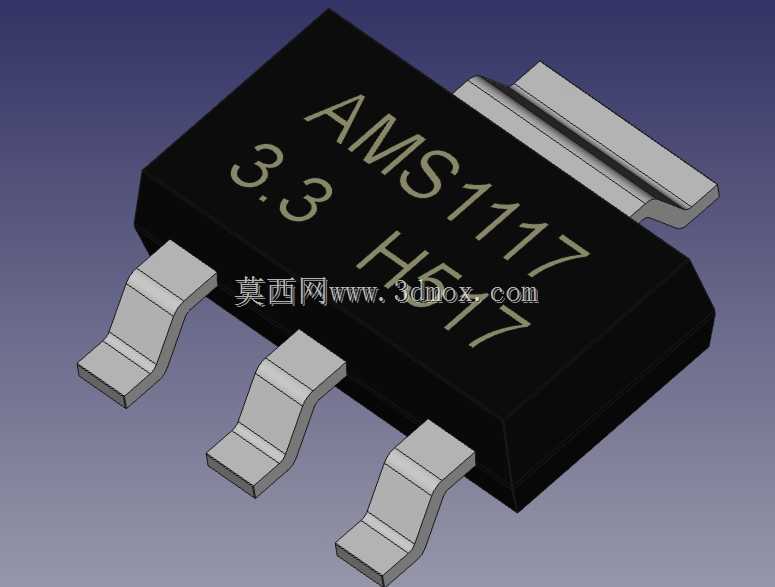

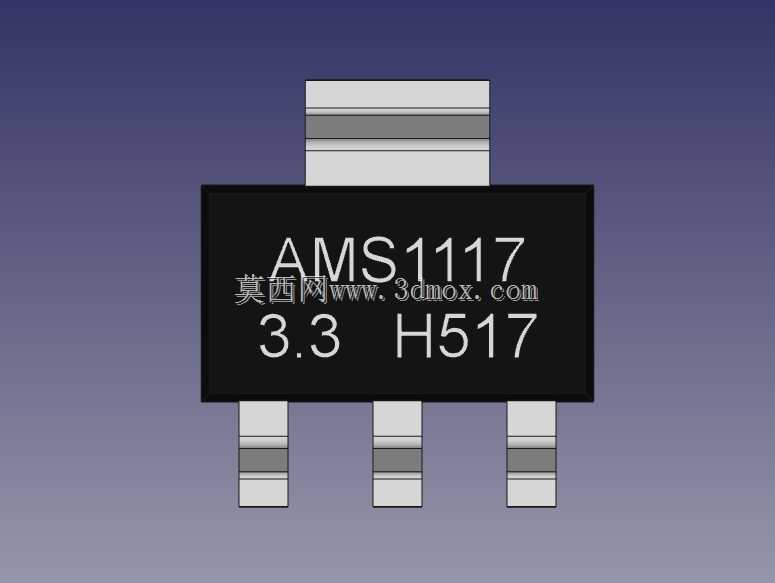

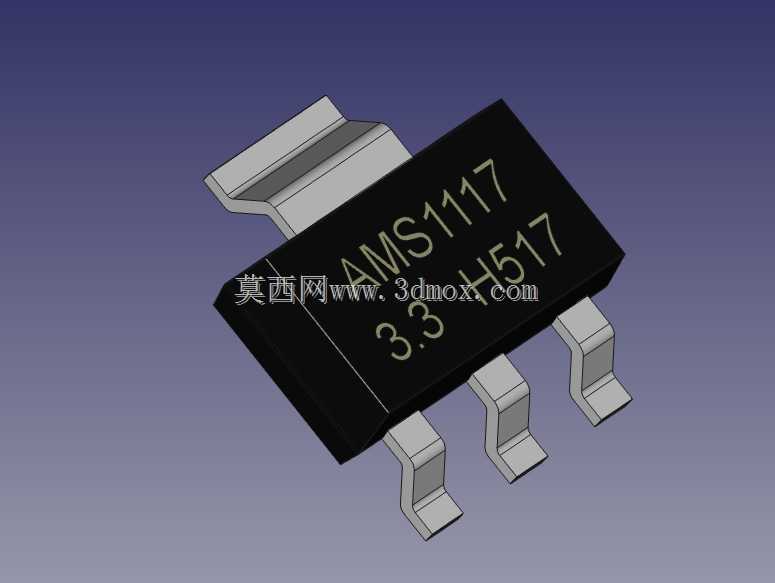

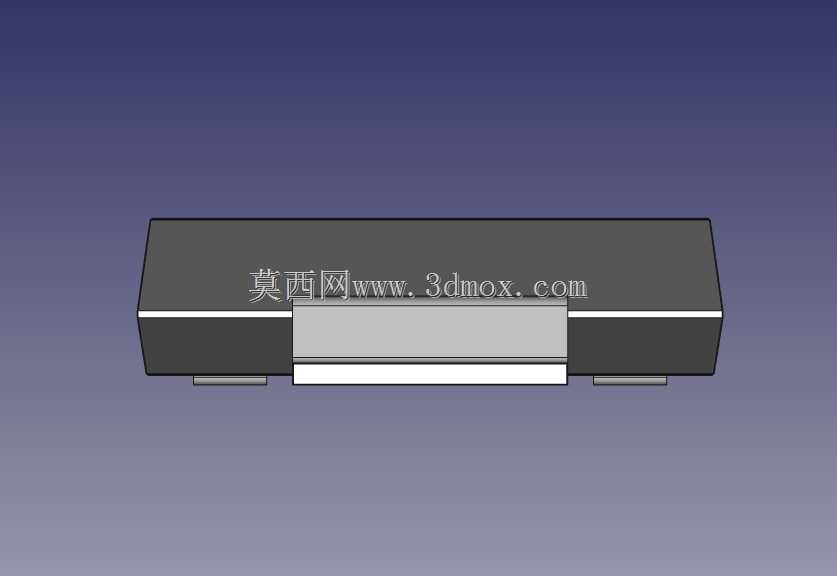

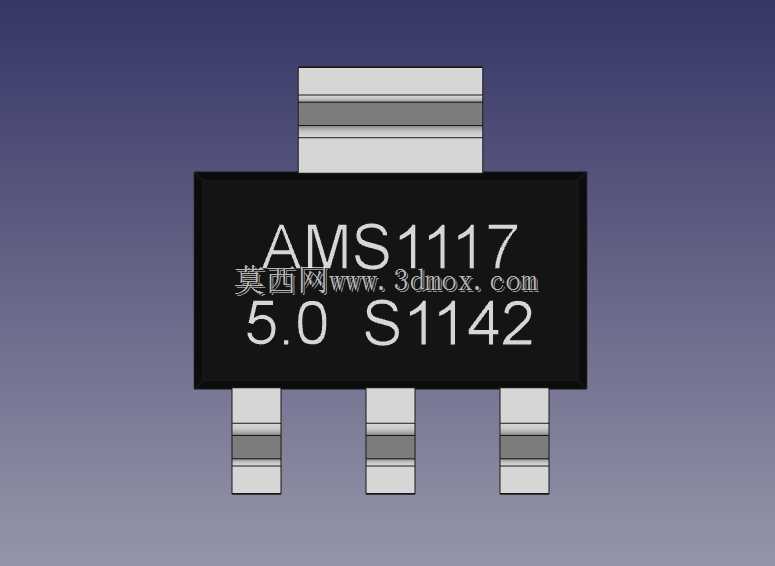

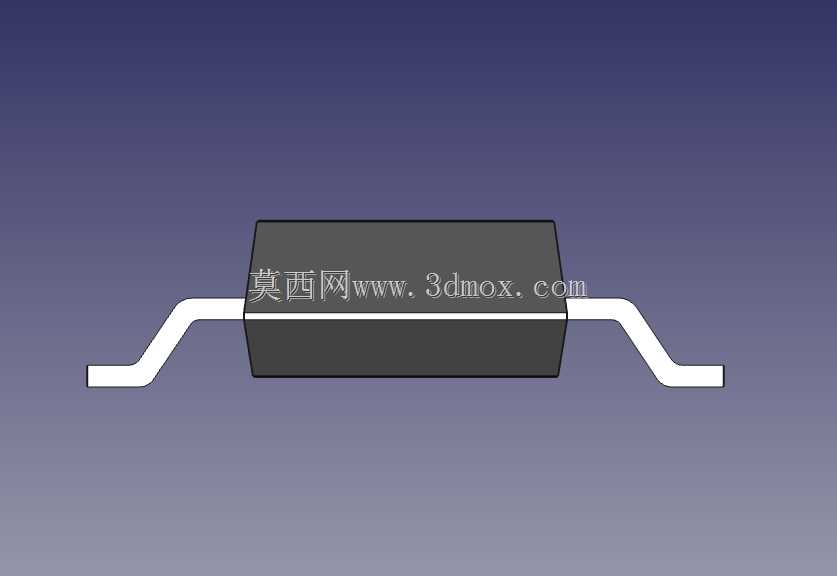

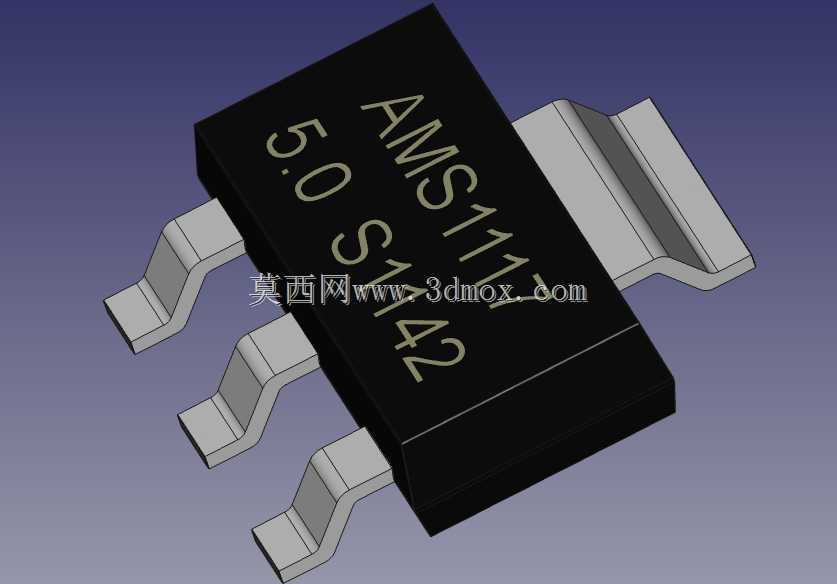

这款AMS1117系列低压差线性稳压器三维结构，还原了SOT-223封装稳压芯片的完整外形与安装特征，是电子电路设计、电源模块开发领域常用的元器件三维参考模型。在实际工业应用场景中，该类稳压器广泛覆盖消费电子主板、工业控制板卡、嵌入式开发模块、小型通讯设备供电回路等场景，主要承担前端输入电压的降压稳压功能，能够为后级的主控芯片、传感模块、逻辑电路提供稳定的低纹波直流供电，避免输入电压波动、负载跳变对敏感电路造成工作异常或器件损坏。从产品功能特性来看，该款稳压器属于1A输出能力的低压差线性稳压器件，包含固定5V、固定3.3V等常用输出版本，在满负载输出状态下压差仅为1.2V左右，相比传统线性稳压器拥有更低的自身功耗，同时内置过流保护、过热关断机制，能够在负载短路、环境温度超标的工况下自动限制输出电流或切断输出回路，保障自身及后级电路的使用安全。在三维结构的设计思路上，模型严格参照SOT-223封装的实际尺寸规范构建，完整还原了黑色塑封本体的倒角轮廓、表面丝印的字符排布、三个弯折成型的镀锡引脚结构，同时对引脚的弯折角度、焊盘接触区域的平面度做了精准还原，能够直接用于PCB板级的3D布局干涉检查，也可用于电源模块组装的结构适配验证。从外形尺寸与安装边界来看，该器件塑封本体长度约6.5mm、宽度约3.5mm、本体厚度约1.8mm，三个引脚沿本体单侧排布，引脚中心间距为2.3mm，其中中间的散热引脚与芯片内部散热衬底相连，在PCB设计时需要预留对应尺寸的铺铜区域来辅助散热；模型构建时充分考虑了SMT贴片工艺的安装间隙要求，预留了引脚与焊盘对位的公差空间，能够准确模拟器件贴装后的实际占用空间，避免结构设计中出现元件与周边壳体、接插件、散热片的干涉问题，帮助硬件工程师在设计阶段就完成结构适配校验，减少打样迭代的成本与周期。
