L298P电机驱动芯片高精度三维数模

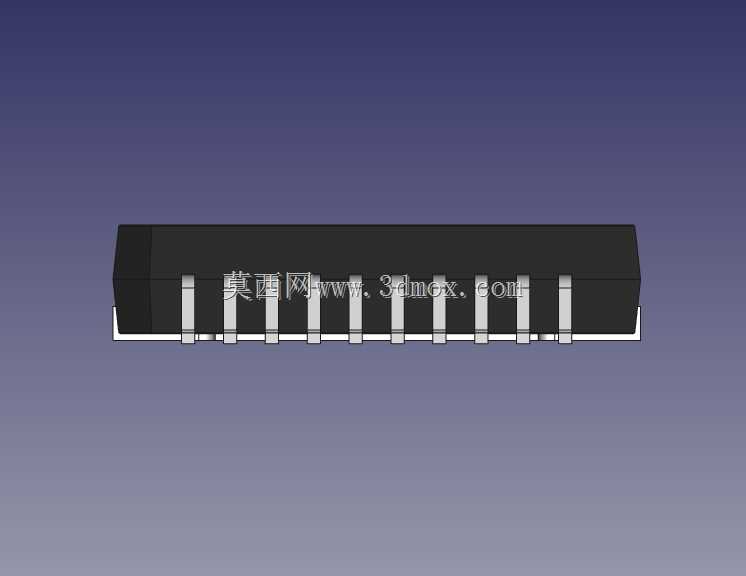

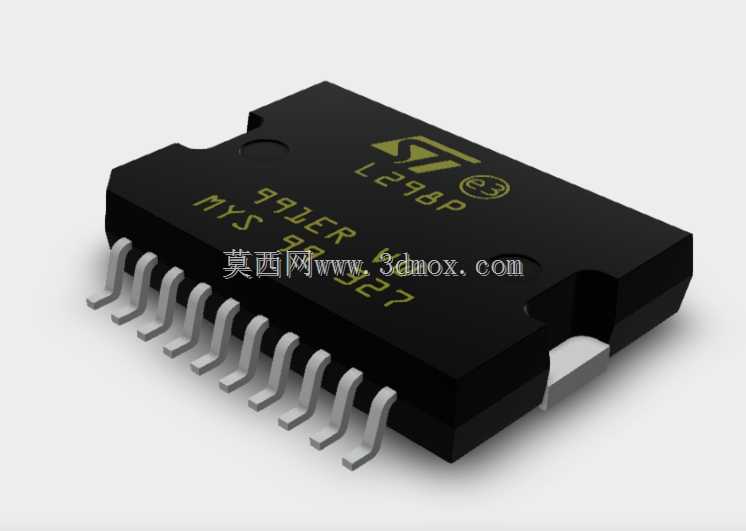

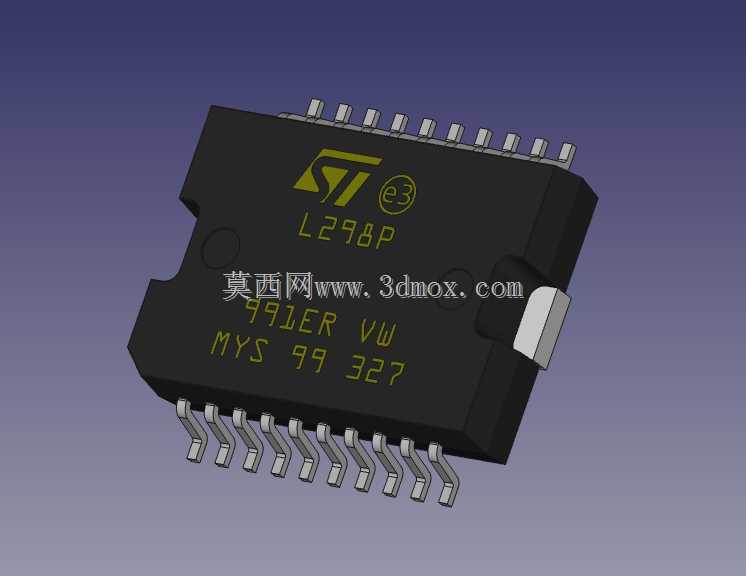

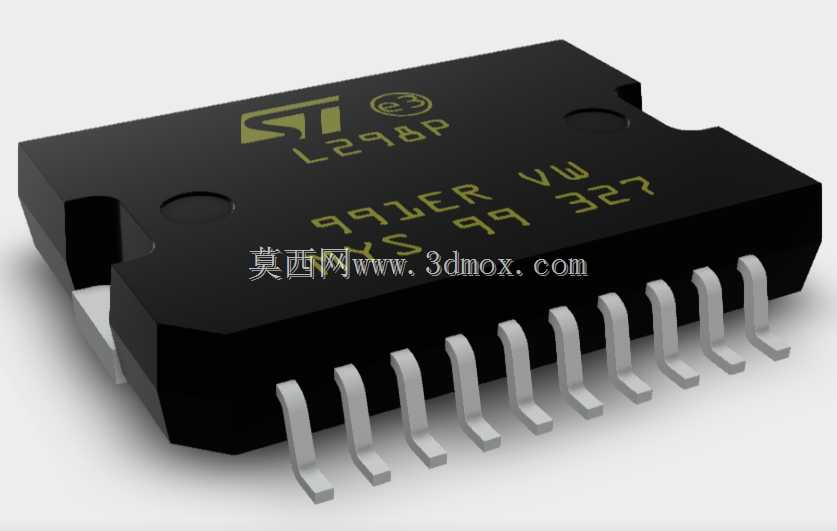

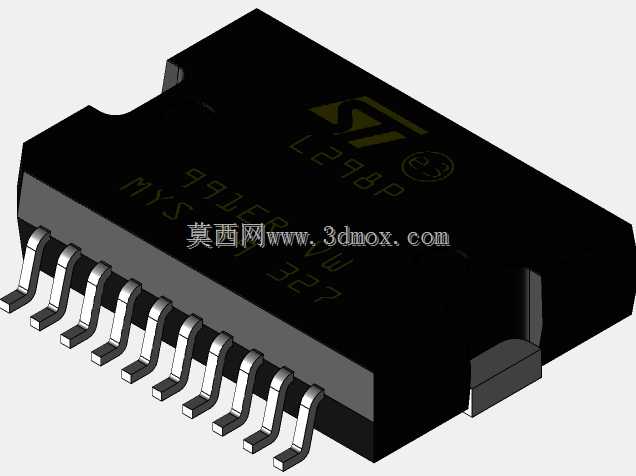

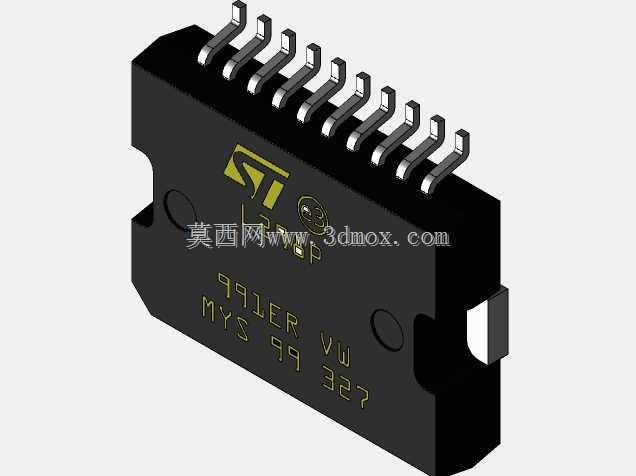

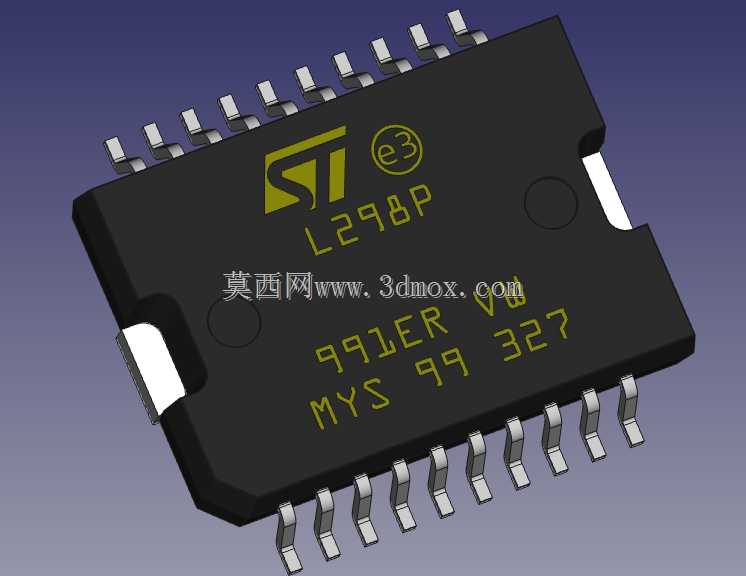

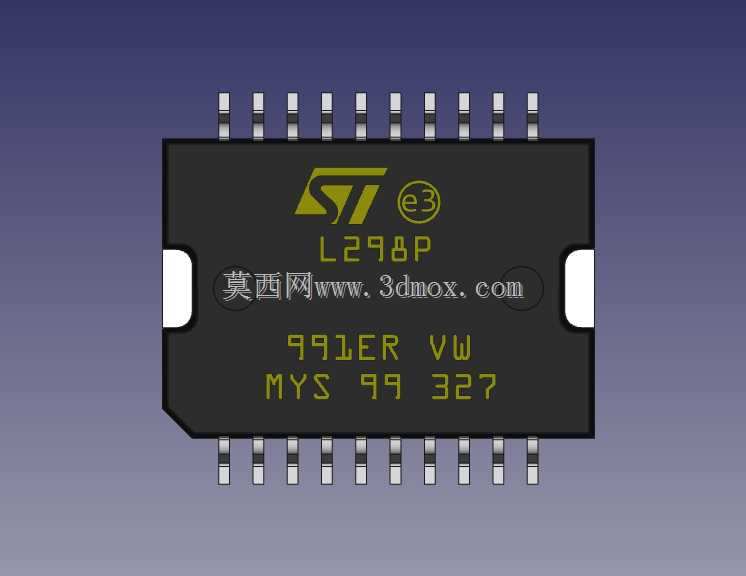

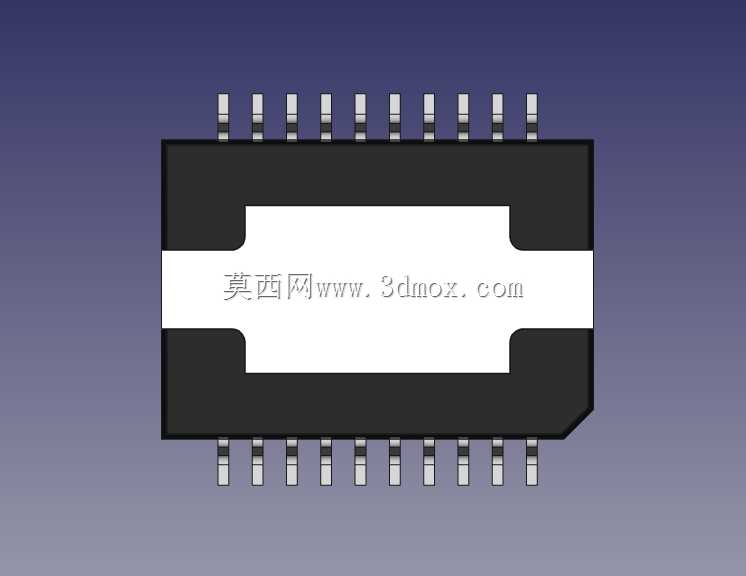

　　在小型自动化设备、智能小车、教学实验平台的驱动回路设计中，L298P是应用极广的双全桥功率驱动器件，本次构建的三维数模完全还原实物的封装形态与安装特征，可直接用于PCB布局干涉校验、整机结构装配模拟、产品外观渲染等工程场景。该器件采用PowerSO20贴装封装，整体塑封主体为黑色矩形结构，单侧引出10根共两列弯折成型的鸥翼型引脚，引脚间距、伸出长度、弯折弧度均严格参照器件手册的安装公差做1:1还原，塑封本体上的定位凹点、散热基片的突出结构、表面丝印的标识区域都做了细节复刻，能满足结构设计阶段的虚拟装配需求。从功能特性来看，该器件可承受最高46V的工作电压，单通道持续输出电流可达2A，内置的两个独立H桥可分别驱动两路感性负载，

　　不管是直流电机的正反转调速、步进电机的绕组换相，还是电磁阀、继电器这类感性负载的通断控制，都能通过标准TTL电平信号直接驱动，无需额外增设电平转换电路，桥路下端预留的发射极引出端还可外接采样电阻，实现过流检测功能，适配各类低压驱动场景的控制需求。建模过程中优先考虑了结构设计的实用性，没有做过度的纹理冗余，引脚的焊接面与PCB焊盘的贴合高度、散热焊盘的位置尺寸都严格匹配SMT贴装的工艺要求，在做整机结构排布时，可直接将该模型导入装配环境，校验周边接插件、散热结构、外壳筋位与芯片本体的安全间隙，避免后期打样出现元件干涉、焊盘对位偏差的问题。对于教学类实验装置的结构设计而言，该模型还可用于演示贴片功率器件的安装方式，

　　帮助结构设计人员直观理解功率类贴装芯片的散热空间预留要求，比如塑封本体上方需要预留的散热间隙、引脚走线对应的焊盘外扩尺寸，都能通过三维模型的测量功能直接提取参考数值，减少反复核对器件手册的工作量。在小型移动机器人的驱动板设计中，该模型可配合接线端子、电容、接插件等周边元件完成整板的布局模拟，提前确认驱动芯片与安装壳体的间距，避免因器件高度超标导致外壳无法装配的问题，鸥翼引脚的弯折形态也做了写实还原，能准确模拟SMT回流焊后的引脚成型状态，为焊盘设计、钢网开口提供直观的结构参考。
