内燃机凸轮轴驱动式全气门配气传动结构

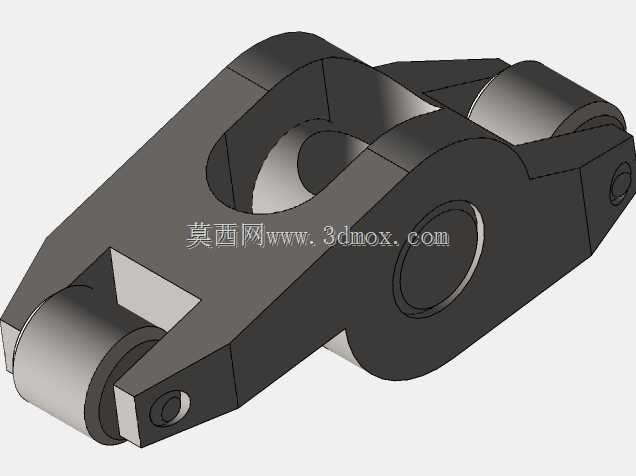

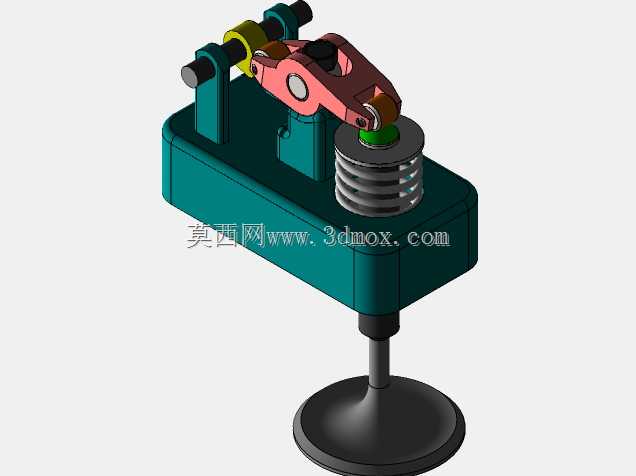

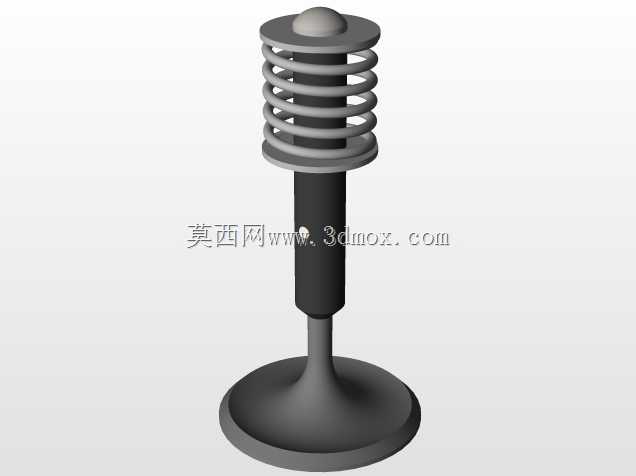

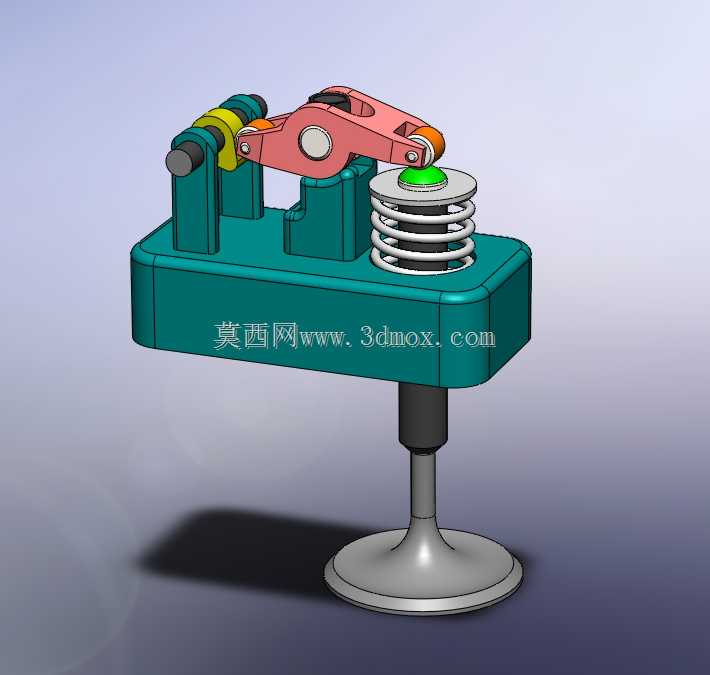

该结构是内燃机配气系统的核心执行单元，主要应用于往复式活塞内燃机的气缸盖配气工位，承担着按照发动机工作循环与点火顺序要求，定时开启与关闭进排气门的核心作用，保障新鲜可燃混合气能够及时充入气缸，同时将燃烧后的废气及时排出气缸，直接决定内燃机的充气效率、动力输出表现与运行稳定性。整套结构采用凸轮-摇臂-气门的直驱式传动布局，核心功能部件包含支撑基座、摇臂转轴、传动摇臂、气门弹簧、气门杆与气门头组件，其中支撑基座作为整套机构的安装载体，预留了与气缸盖顶面匹配的安装定位孔位，可直接贴合气缸盖上端面完成固定，安装边界适配常规小排量单缸内燃机的气缸盖顶部空间，整体结构紧凑，横向占用空间小，不会与周边火花塞安装位、冷却水道盖板产生装配干涉。设计过程中重点考量了传动行程的精准匹配，摇臂的杠杆比经过反复校核，既能够保证凸轮转动过程中摇臂端部的升程完全满足气门的最大开启高度要求，又能避免行程过大导致气门与活塞顶部发生运动干涉；气门弹簧采用等节距圆柱螺旋弹簧结构，装配后提供足够的预紧力，既可以保证气门关闭时能够紧密贴合气门座圈实现可靠密封，又能够在凸轮升程回落时带动气门快速回位，避免传动部件之间出现间隙导致的运转异响与配气相位偏差。摇臂与凸轮接触的端部设计有圆弧过渡接触面，能够有效降低凸轮转动过程中的接触应力，减少长期运转过程中的磨损量，延长部件的使用寿命；摇臂与转轴配合的位置预留了润滑介质通道，可接入发动机润滑系统的压力机油，在运转过程中形成油膜降低摩擦阻力。整套机构的运动逻辑清晰，凸轮轴转动时凸轮型面推动摇臂绕转轴摆动，摇臂另一端压缩气门弹簧带动气门向下运动实现气门开启，当凸轮的升程段脱离摇臂接触位置时，气门弹簧的回弹力推动气门向上回位，贴合气门座圈实现气门关闭，整个运动过程传动链短、传动效率高、相位误差小，能够适配高转速工况下的配气动作响应要求，可广泛应用于小排量通用汽油机、摩托车发动机、小型通用动力机械的配气系统设计参考，也可作为机械原理课程中凸轮传动、杠杆传动的教学演示结构使用。
