JX高压大扭矩数字舵机结构设计

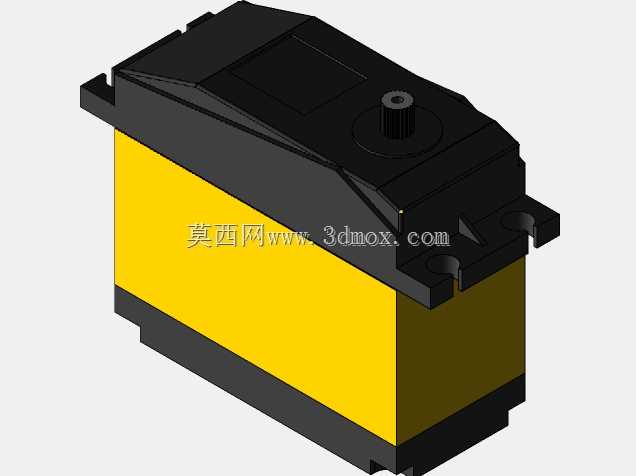

这款数字舵机主要面向航模直升机、小型仿生机器人、工业小型自动化执行机构等场景设计，作为核心角度执行部件，它能够在接收到控制信号后输出精准的角位移，带动负载完成指定角度的摆动动作，在航模领域可负责直升机主旋翼倾角调节、航模舵面偏转控制，在机器人领域可作为小型机械臂关节、仿生机器人肢体关节、教育机器人动作执行单元使用，也可适配小型自动化设备的工位切换、挡板开合等需要精准角度控制的场景。该舵机采用高压供电设计，能够输出60KG级的堵转扭矩，相比普通低压舵机，在同体积下扭矩输出能力提升近四成，可带动更重的负载完成动作，同时采用数字信号控制逻辑，相比传统模拟舵机，它的控制精度更高，死区范围更小，响应速度更快，在收到控制信号后能够快速锁定目标角度，不会出现模拟舵机常见的抖动、定位漂移问题，180度的可控摆动角度能够覆盖绝大多数小型执行场景的角度需求，不会出现行程不足的问题。在设计思路上，这款舵机采用上下分体式壳体结构，上半部分为控制电路与驱动电机安装腔，下半部分为减速齿轮组安装腔，壳体采用高强度工程塑料材质，兼顾结构强度与轻量化需求，表面设置的加强筋结构能够在不增加过多重量的前提下提升壳体抗冲击能力，避免在摔落、过载情况下出现壳体开裂问题。输出轴采用金属齿设计，多级减速齿轮均采用高强度耐磨材质，能够承受大扭矩输出时的齿轮载荷，长时间使用也不会出现扫齿问题，输出轴顶端采用标准花键结构，可兼容市面上绝大多数标准舵机摇臂，无需额外定制连接件即可完成装配。舵机两侧设置有带安装孔的固定耳，安装孔位采用标准舵机安装间距设计，安装边界完全符合通用舵机的安装尺寸规范，用户在替换同规格舵机时无需重新调整安装位，直接通过螺丝即可完成固定，舵机出线端采用标准三线接口，可直接适配通用舵机控制器、航模接收机、机器人控制板，接线逻辑统一，无需额外定义引脚即可完成接线调试。整体外形采用方正切角设计，在有限的体积内最大化利用内部空间容纳减速组与驱动电路，外壳的黄黑配色区分功能区域，顶部的标签区域清晰标注产品参数，方便装配时快速识别型号，底部的平整设计可让舵机贴合安装面，减少装配后的晃动间隙，提升动作输出的稳定性。
