机器人适配多轴径D型输出轮组结构

　　在小型移动机器人、教育类竞赛机器人的行走机构选型过程中，轮组与电机输出轴的适配性往往是决定整机行走稳定性的核心因素，很多入门级开发者会遇到轮轴打滑、安装同轴度不足、轮体与机架干涉等问题，这款适配多规格电机轴的行走轮组，就是针对这类小型移动平台的行走需求做的结构优化设计。从实际应用场景来看，这类轮组广泛覆盖桌面级巡检机器人、STEM教育机器人、小型AGV导引车、创客类移动作业平台的行走端，这类平台普遍采用小功率直流减速电机作为动力输出，不同厂家的电机输出轴径、轴型存在差异，以往需要针对不同电机单独定制轮体连接结构，不仅增加加工成本，也拉长了整机装配调试周期。

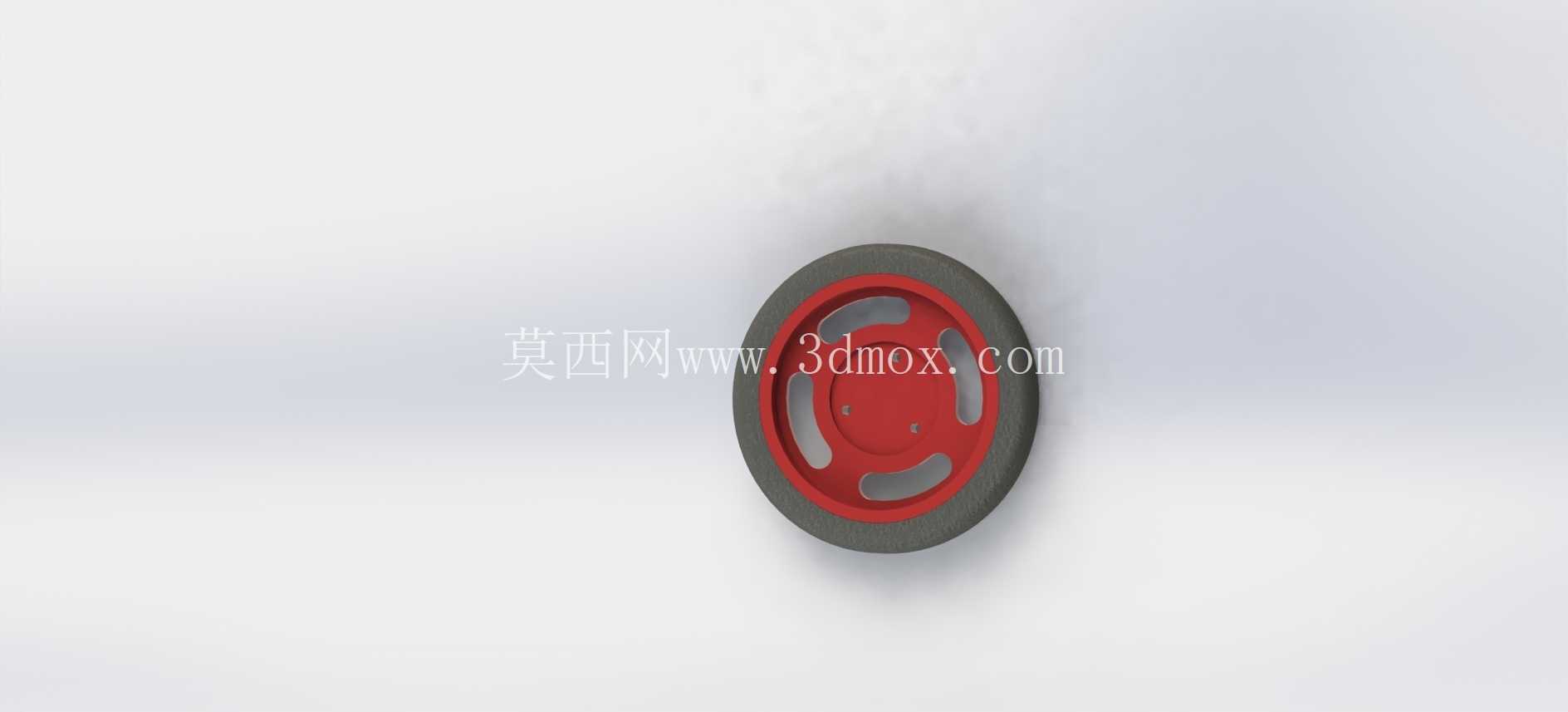

　　这款轮组在设计之初就考虑到了跨规格电机的适配需求，轮毂中心的连接位做了嵌套式轴适配结构，可直接兼容3mm、4mm两种常见的D型切削输出轴，同时预留了与L型塑料减速电机的轴位适配空间，不需要额外加工联轴器或者转接件，就能直接将轮体固定在电机输出端，大幅降低了小型移动平台的装配门槛。从结构设计细节来看，轮体采用分体式功能分区设计，外层是黑色的高摩擦橡胶轮缘，接触地面的轮面做了微弧面处理，既可以在平整的桌面、PVC地面、瓷砖地面保持足够的抓地力，避免行走过程中出现打滑丢步的问题，也能在遇到微小地面凸起时保持轮体与地面的连续接触，减少行走过程中的跳动；内层轮毂采用硬质工程塑料材质，轮毂上做了四处对称的弧形镂空结构，在保证轮毂整体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少电机启动和制动时的负载冲击，同时镂空结构也能减轻轮体自重，降低小型移动平台的整机重量，提升续航表现。

　　轮毂中心的安装位设置了三处螺丝锁紧孔，安装时可以根据电机轴的D型切削面调整轮体安装角度，锁紧螺丝直接顶在D型轴的切削平面上，相比传统的顶丝顶在圆柱轴面的固定方式，能传递更大的扭矩，完全避免急加速、急制动时轮体与电机轴之间出现相对滑动的问题。从安装边界尺寸来看，这款轮组的外径为60mm，轮体总宽度为11mm，安装时需要注意轮毂与电机安装端面之间预留1mm左右的间隙，避免轮体转动时与电机端盖或者机架侧板产生摩擦；轮体的中心安装孔位深度为8mm，适配的电机输出轴伸出长度建议控制在7-9mm之间，轴伸过短会导致锁紧螺丝无法有效固定轴面，轴伸过长则会顶到轮毂内部的限位面，导致轮体无法安装到位。

　　在实际装配调试过程中，需要注意轮体与电机轴的同轴度校准，安装前先清理电机轴表面的加工毛刺，将轮体套入轴端后确认D型面与锁紧螺丝的位置对齐，再依次拧紧三处锁紧螺丝，不要单颗螺丝一次锁紧，采用对角分次拧紧的方式，避免轮体出现偏心，导致行走过程中出现轮体跳动、走直线偏移的问题。另外轮缘的橡胶材质具备一定的压缩量，在设计机架轮仓的时候，轮体周围建议预留2mm以上的安全间隙，避免机架加工误差导致轮体与仓壁产生摩擦，增加电机的无效负载。这类小尺寸轮组的负载能力主要受轮毂连接结构和轮缘材质限制，单轮建议承载重量不超过1.5kg，整机重量控制在5kg以内时，可以保持稳定的行走性能，适合轻载类的小型移动平台使用，不适合重载或者大冲击的作业场景。从建模细节来看，轮体的橡胶轮缘与塑料轮毂之间做了嵌入式卡槽结构，装配后轮缘不会相对于轮毂出现周向转动，轮毂上的镂空结构做了圆角过渡，避免应力集中导致轮毂受冲击时出现开裂，中心轴孔的公差按照H7级精度设计，与常见的微型减速电机输出轴配合时，既不会出现安装过松的旷量，也不会因为公差过紧导致无法装配。
