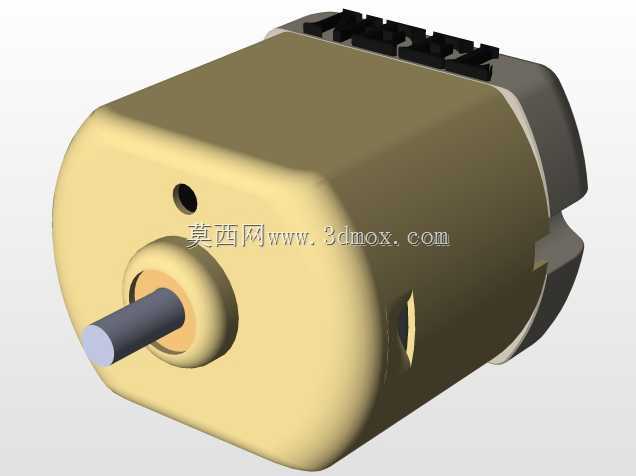

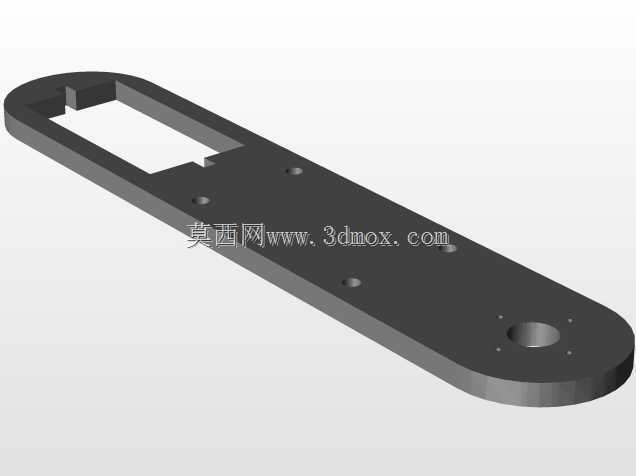

水平多关节Scara机械手传动结构设计

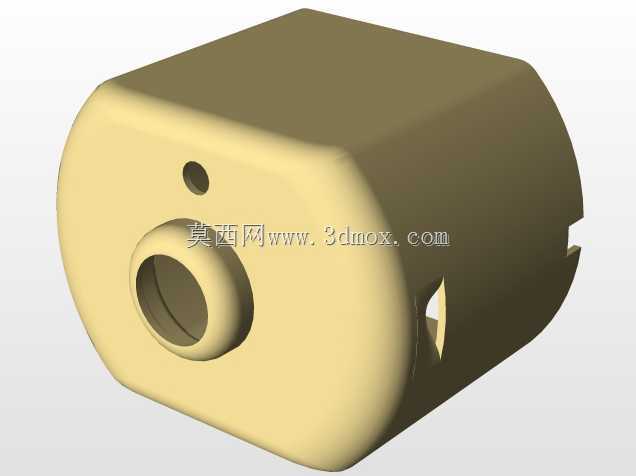

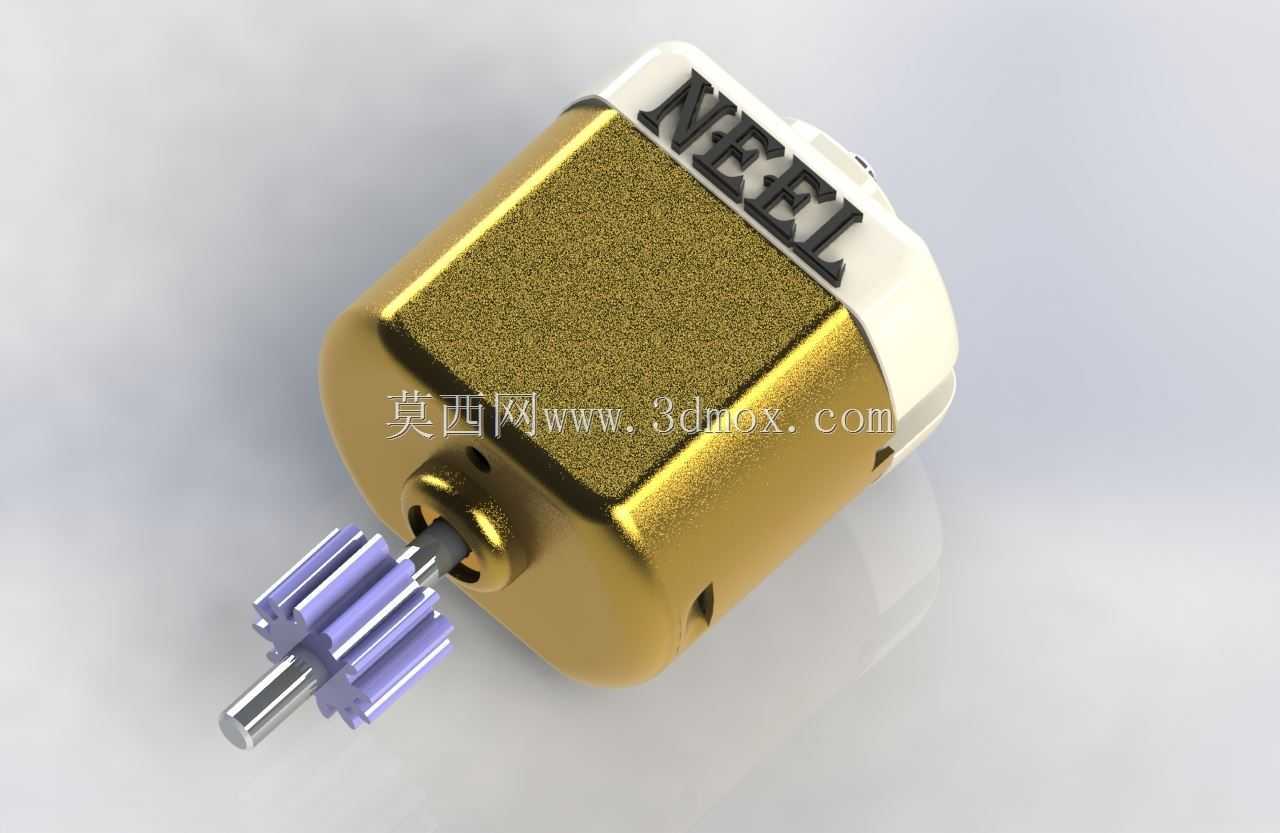

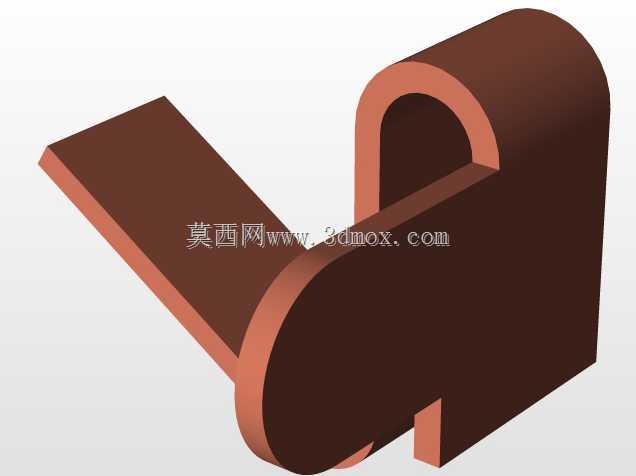

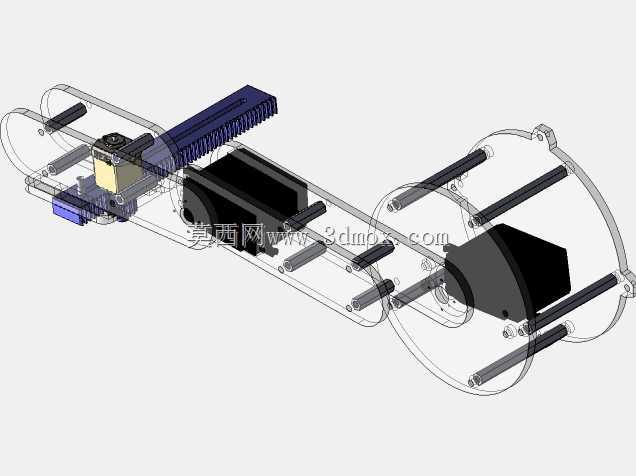

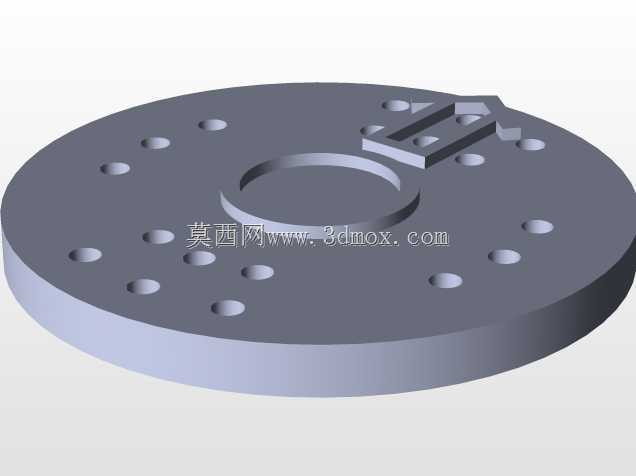

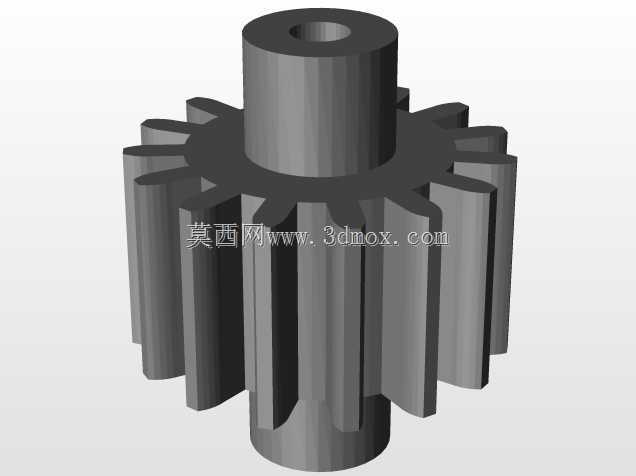

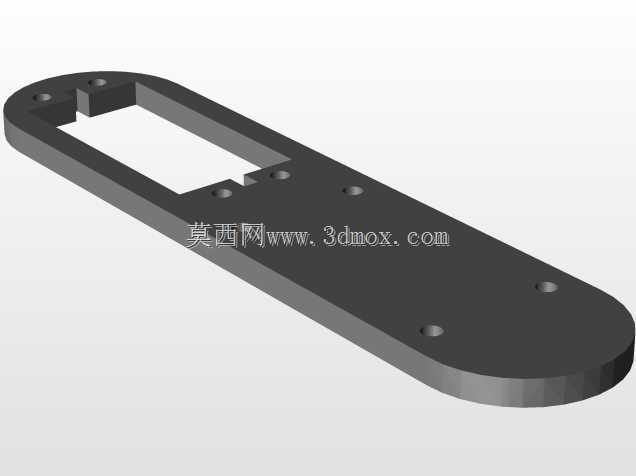

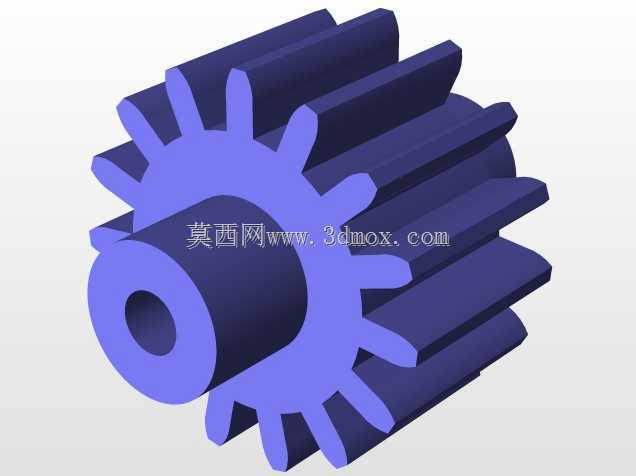

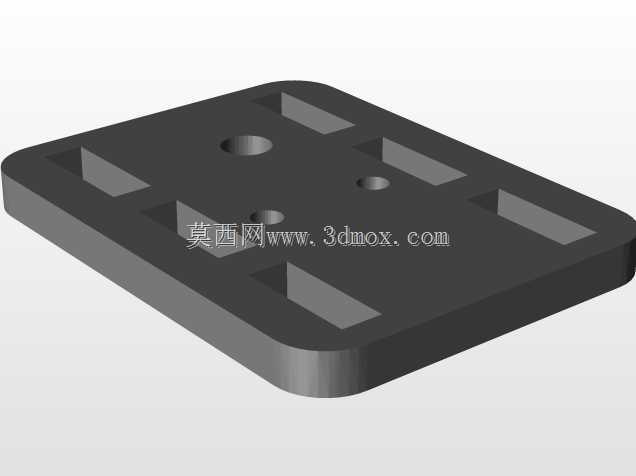

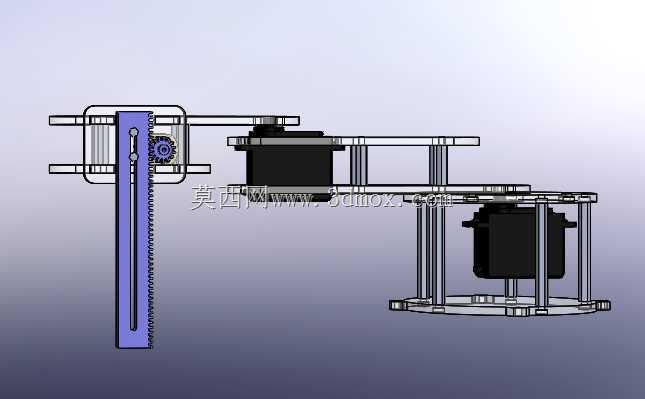

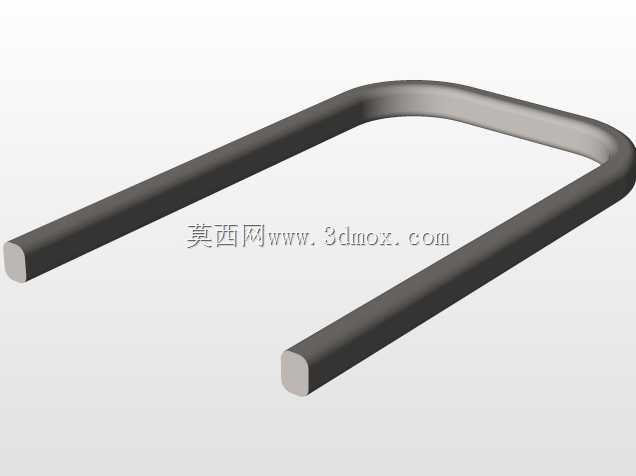

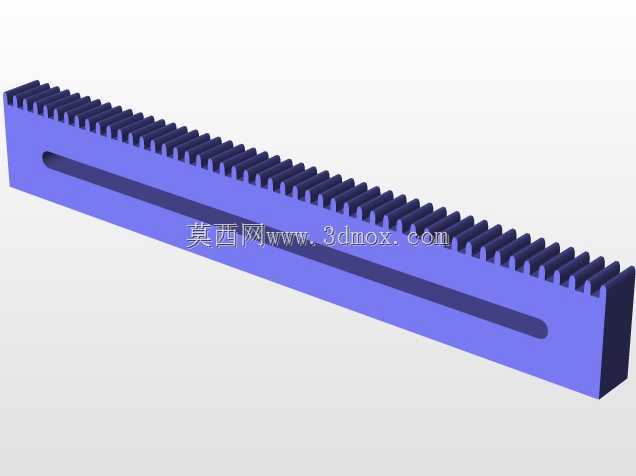

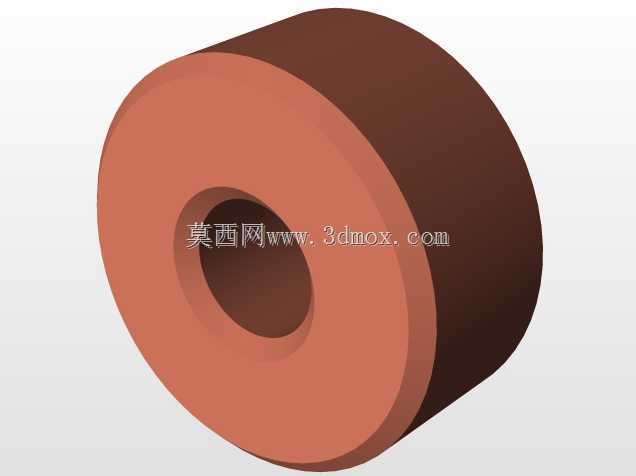

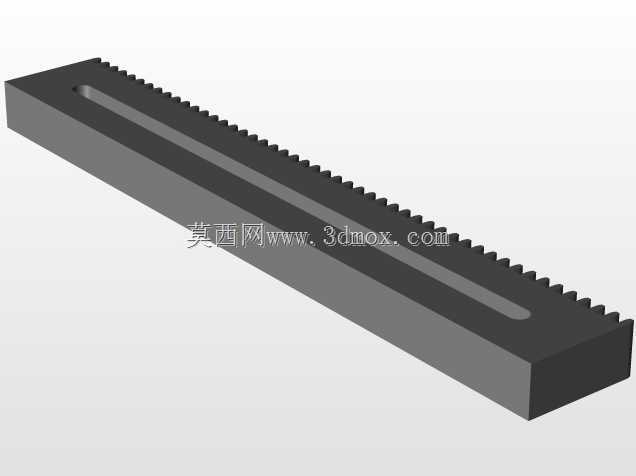

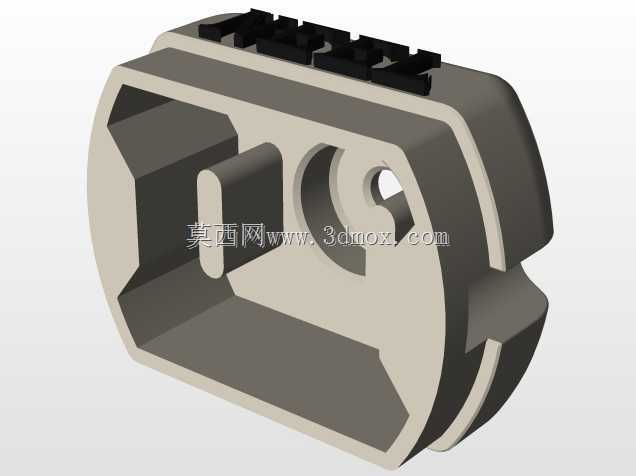

这款Scara机械手属于平面关节型工业执行机构，核心适配3C电子组装、轻工产品分拣、小零件上下料、精密点胶涂覆等对平面定位精度、重复动作效率要求较高的生产场景，在消费电子零部件装配、小型五金件分拣转运、电路板插件作业等工位中，可替代人工完成高频次、高一致性的重复操作，大幅降低人工操作的疲劳误差，提升产线节拍稳定性。从实际用途来看，该机械手可实现平面内两个旋转关节的角度调整，搭配末端垂直升降的Z轴执行单元，能够覆盖作业半径内的任意平面点位，完成拾取、放置、按压、轨迹涂覆等动作，相比多关节六轴机器人，其在平面作业场景下结构更紧凑、响应速度更快、刚性表现更优，适合部署在空间有限的桌面级自动化工位中。功能特性层面，该结构采用齿轮齿条配合带传动的动力传递方案，大臂关节的旋转动力通过同步带传递至小臂驱动端，末端Z轴采用齿轮齿条传动实现垂直方向的直线升降，传动链短、反向间隙小，能够保障重复定位精度；两个水平旋转关节均采用伺服驱动单元作为动力源，可精准控制关节转角，配合限位结构可避免超程碰撞，整体结构的运动惯量经过匹配设计，高速启停时的振动幅度小，可适配0.02mm级别的精密装配作业需求。设计思路上，整体采用分层堆叠的机架布局，驱动电机后置安装在底座与大臂的连接基座位置，有效平衡整机重心，降低运动过程中的偏载力矩；支撑结构采用铝型材搭配钣金连接座的组合方案，在保障结构刚性的前提下尽可能降低运动部件自重，提升动态响应速度；传动部件全部做了防护设计，避免作业过程中粉尘、碎屑进入传动副造成磨损，延长设备维护周期。外形尺寸与安装边界方面，该机械手的最大作业半径覆盖300mm平面范围，Z轴升降行程为80mm，底座安装孔位采用标准120mm间距的矩形布局，可直接固定在标准铝型材工作台面或专用设备机架上，整机最大外轮廓尺寸在收回状态下为220mm×180mm×260mm，部署时仅需预留半径350mm的无遮挡运动空间，即可满足全行程动作需求，不会与周边工位的工装夹具产生运动干涉，适配紧凑型自动化产线的改造升级需求。
