平行轴啮合直齿轮传动结构设计

这套直齿轮传动结构广泛应用于各类需要定传动比平行轴动力传递的工业场景中，覆盖轻工输送设备、小型机床进给机构、农用机械动力传输单元、通用自动化生产线传动工位等多个领域，是机械传动系统里应用范围最广、可靠性表现最稳定的基础动力传递组件之一。它的核心作用是在两根轴线保持平行的转轴之间完成转速与扭矩的匹配转换，通过大小齿轮的齿数差实现减速增扭或者增速降扭的动力适配，满足不同工况下动力输入端与执行端的参数匹配需求。

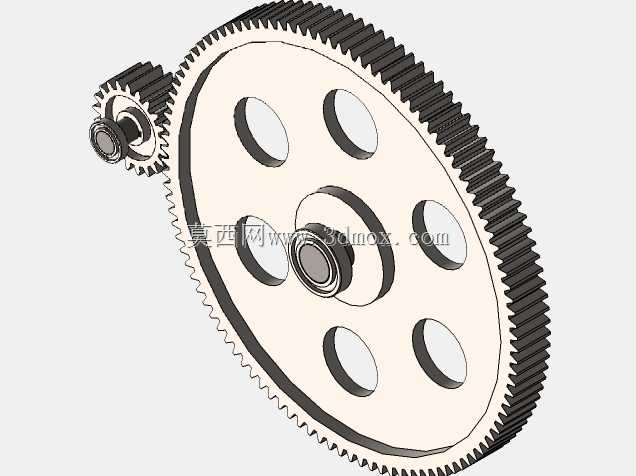

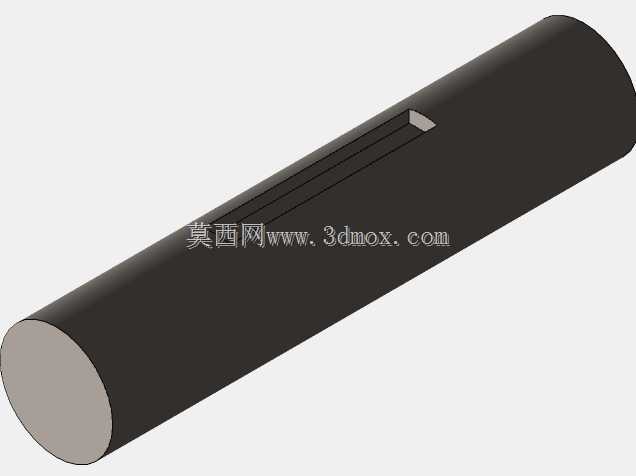

从功能特性来看，这套直齿轮传动结构采用渐开线齿形设计，啮合过程中齿面接触为线接触形式，传动效率高、瞬时传动比恒定，运转过程中不会产生轴向推力，对支撑轴承的轴向载荷要求低，能有效降低支撑部件的选型成本与结构复杂度。齿形加工精度适配中速运转工况，齿侧间隙经过合理设计，既可以避免热胀冷缩导致的卡齿问题，也能控制回程误差在合理范围内，保证动力传递的平稳性。大齿轮采用辐板式带减重孔的结构设计，在保证轮体结构强度、满足齿根弯曲强度与齿面接触强度要求的前提下，尽可能降低轮体自身重量，减少转动惯量，降低启动与变速过程中的动力损耗；小齿轮与输入轴集成设计，搭配滚动轴承支撑，减少了额外的连接部件，提升了组件的集成度。

设计过程中首先根据目标工况的传动比要求确定大小齿轮的齿数匹配，结合传递扭矩的大小完成模数计算，校核齿根弯曲疲劳强度与齿面接触疲劳强度，保证长期负载运转下不会出现断齿、点蚀等失效问题。安装边界上，两齿轮的中心距严格按照齿顶隙、齿侧间隙的标准要求设计，轴孔与支撑轴承的配合尺寸采用基孔制过渡配合，保证安装同轴度，避免偏载导致的齿面异常磨损；大齿轮的减重孔均匀分布在辐板位置，不破坏轮体的动平衡性能，适配中速平稳运转的需求，整体结构紧凑，安装维护便捷，不需要复杂的调整机构即可完成装配使用。
