螺旋锥齿轮模态特性仿真分析模型

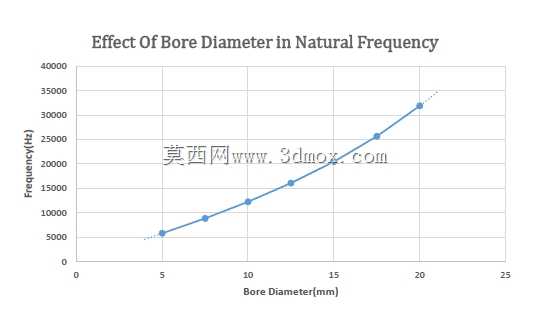

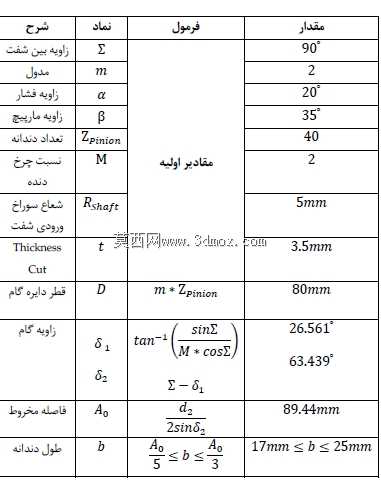

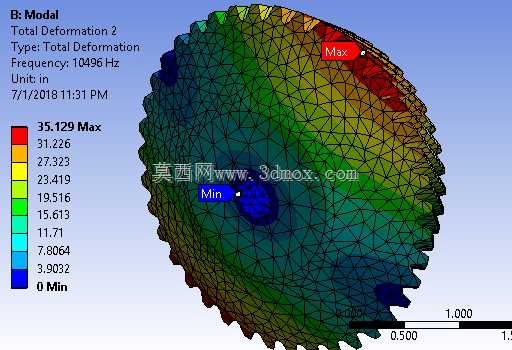

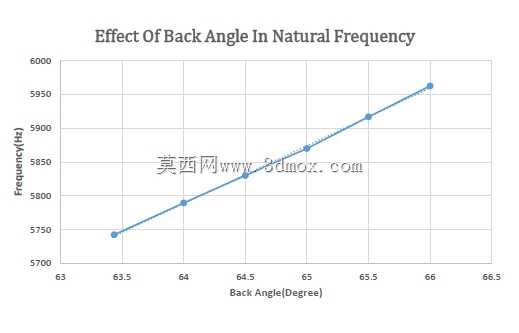

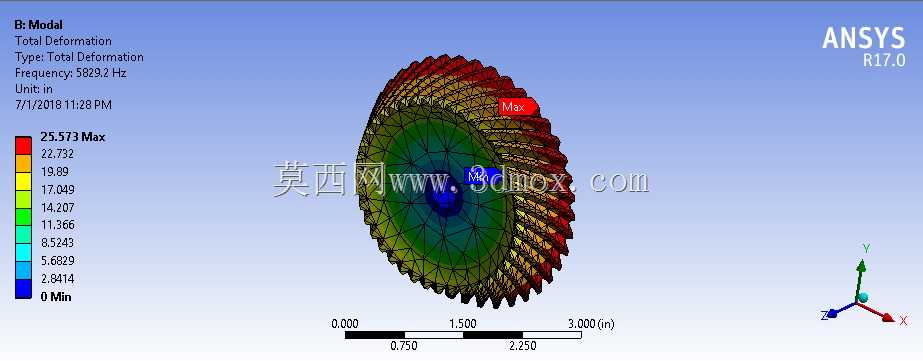

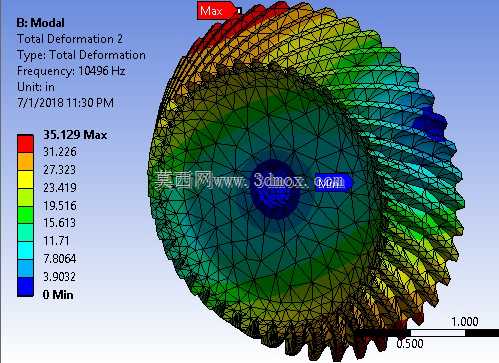

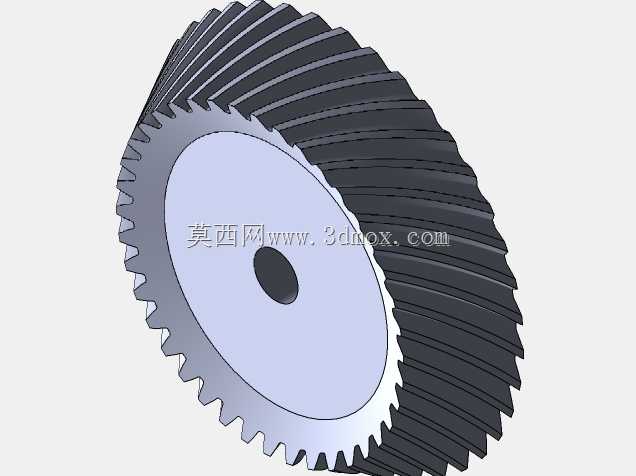

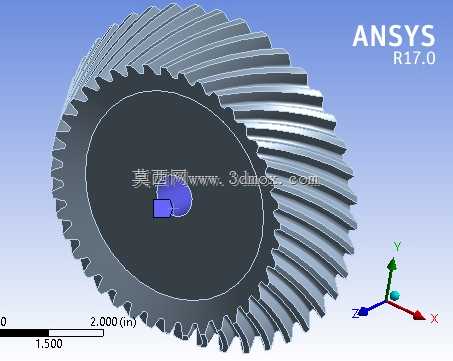

螺旋锥齿轮作为相交轴传动场景中的核心传动部件，广泛应用于汽车驱动桥、工程机械传动箱、航空航天传动系统、重型机床进给机构等需要大扭矩、高传动比、交错轴动力传递的工业场景中，能够在紧凑的安装空间内实现平稳的动力换向传输，相比直齿锥齿轮具备重合度高、传动噪音低、承载能力强的显著优势，是重载传动系统中不可或缺的关键零件。本次构建的模型围绕螺旋锥齿轮的模态特性展开仿真分析，核心是通过有限元网格划分的方式，还原齿轮在自由约束状态下的各阶固有振动特性，获取不同频率下齿轮的总变形分布规律，定位结构变形量最大的薄弱区域，为后续的齿轮结构优化、共振规避、疲劳寿命提升提供可靠的数据支撑。从产品功能特性来看，螺旋锥齿轮的轮齿呈螺旋状排布，啮合过程中轮齿是逐步进入接触再逐步退出啮合，不会出现直齿锥齿轮啮合时的冲击问题，能够有效降低传动过程中的振动与噪音，适配高转速、大扭矩的持续传动工况；而模态分析作为结构动力学分析的基础环节，能够清晰呈现齿轮结构在不同固有频率下的振型特征，帮助设计人员提前识别结构在特定激励频率下的共振风险，避免实际运行过程中因外部激励频率与结构固有频率重合引发的剧烈振动、轮齿断裂、连接松动等失效问题。在设计思路层面，模型首先依据螺旋锥齿轮的啮合原理完成齿廓曲面的精准构建，保证轮齿的螺旋角、模数、压力角、齿顶高系数等核心参数符合传动设计规范，确保齿面啮合的接触精度；随后对齿轮整体结构进行离散化网格处理，对齿面、轮毂安装孔等应力集中、变形敏感区域进行网格加密，提升仿真计算的精度，对非关键的过渡区域适当简化网格密度，平衡计算效率与结果准确性；在模态求解过程中，提取多阶固有频率下的结构变形云图，直观展示不同振型下齿轮从轮毂到轮齿外缘的变形梯度分布，清晰标识出变形量的极值区域。从安装边界与尺寸适配角度来看，模型还原了螺旋锥齿轮的轮毂安装定位结构，中心孔的尺寸、端面定位基准、连接孔位排布均适配常规传动箱的安装接口要求，齿轮的外径、齿宽、轴向安装距等边界尺寸能够直接匹配对应传动比的相交轴传动系统安装空间，无需额外进行结构尺寸调整即可直接用于传动系统的装配仿真与动力学匹配验证；通过模态分析获取的固有频率参数，能够帮助设计人员在传动系统匹配阶段，将齿轮的工作转速区间对应的激励频率与各阶固有频率错开足够的安全裕度，从设计源头避免共振问题的出现，提升整套传动系统的运行稳定性与服役寿命。在实际工程应用中，这类经过模态验证的螺旋锥齿轮模型，能够有效缩短产品的研发迭代周期，减少物理样机的试制测试成本，让设计人员在方案阶段就充分掌握结构的动力学特性，针对性地对轮齿厚度、轮毂结构、辐板构型进行优化调整，在保证齿轮承载能力的前提下，优化结构的固有振动特性，降低传动过程中的振动响应，提升齿轮运行的可靠性。
