ESP8266-ESP01无线通讯模块结构设计

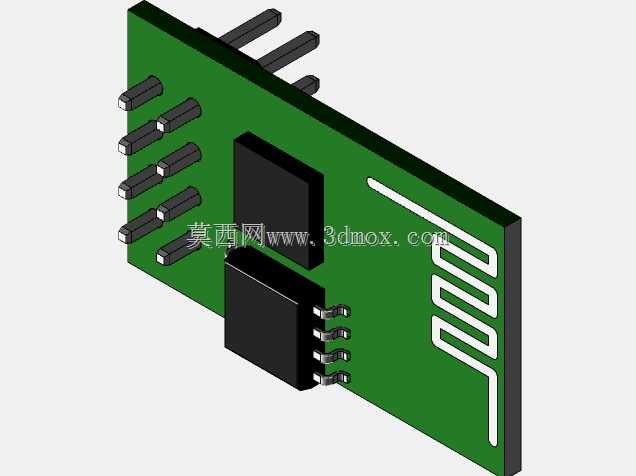

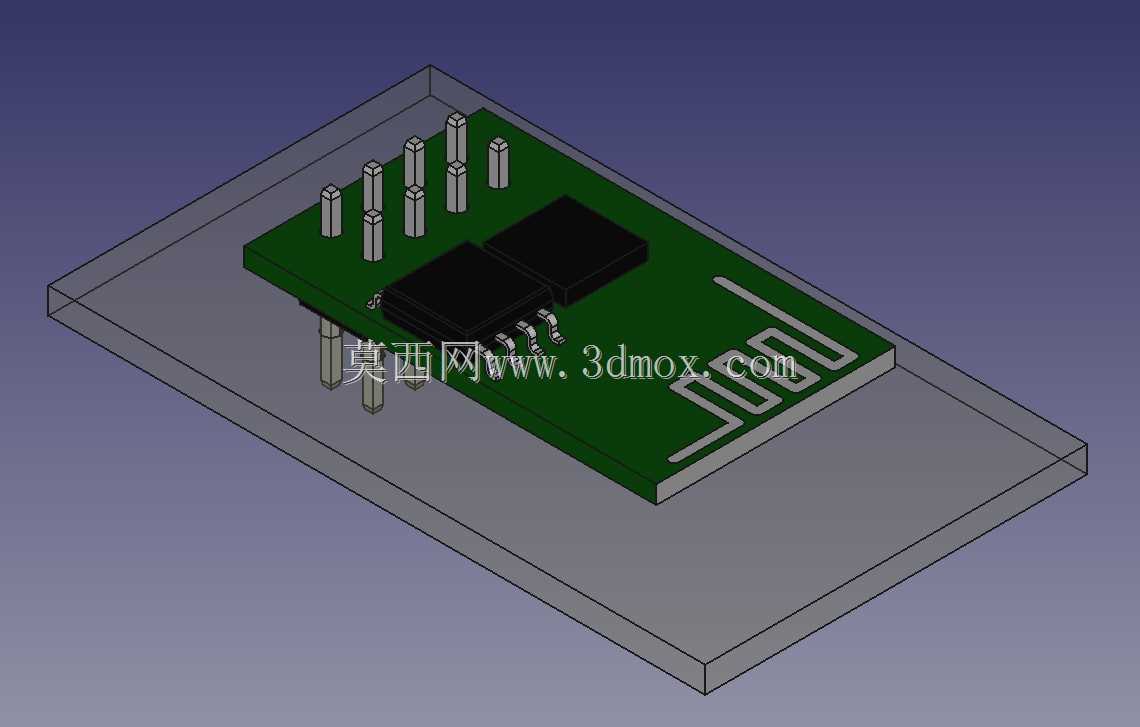

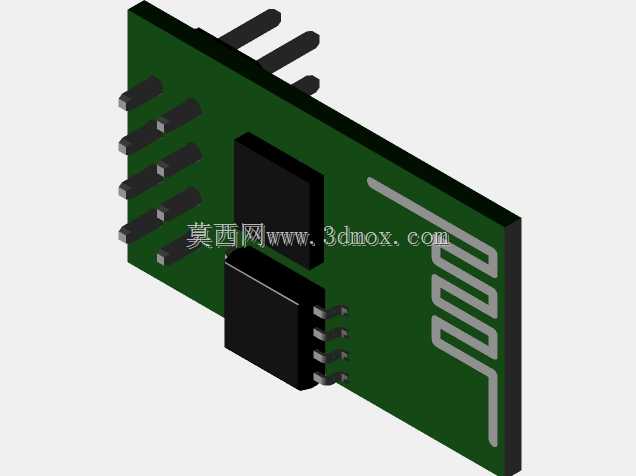

这款ESP8266-ESP01无线通讯模块的三维结构设计，主要面向物联网终端、智能家居控制、工业数据采集、嵌入式无线组网等应用场景，是嵌入式开发领域应用极广的低成本WiFi透传核心部件，可实现串口数据与WiFi信号的双向转换，为各类传统电子设备快速接入无线网络提供硬件支撑。从实际用途来看，该模块可直接搭载在智能插座、环境监测节点、远程控制终端、小型传感采集设备上，无需额外搭建复杂的通讯链路，即可完成设备与路由器、云端平台的无线数据交互，支持标准的IEEE802.11b/g/n通讯协议，能够满足小数据量低频次的无线传输需求，在消费电子、小型工业传感节点、创客DIY项目中都有极高的普及度。从产品功能特性来看，模块集成了射频收发电路、基带处理单元、主控MCU与板载PCB天线，仅需引出少量排针即可完成供电、串口通讯、使能控制的接线，外围电路极其简洁，能够大幅降低终端设备的无线功能开发门槛。本次结构设计完全还原模块的真实硬件布局，板载的两颗核心功能芯片分别对应无线射频处理与主控运算功能，板端印制的蛇形走线为板载PCB天线，经过阻抗匹配设计能够保证2.4G频段的信号收发效率，两侧排布的直插排针为标准2.54mm间距，适配市面上通用的面包板、杜邦线与标准接插件，无需额外转接即可完成快速接线测试。在设计思路上，结构建模严格遵循模块的实际生产尺寸，还原PCB基板的厚度、元器件的实际贴装高度、排针的伸出长度与引脚间距，所有元器件的布局完全匹配真实量产模块的排布，既保证了外观的还原度，也能够为搭载该模块的终端设备提供准确的安装边界参考。从外形尺寸与安装边界来看，该模块整体为小型化矩形结构，长宽尺寸适配紧凑的嵌入式设备安装空间，排针引脚的位置公差控制在接插件允许的配合范围内，板载元器件的最高高度为芯片贴装后的总高度，在终端设备设计时可根据该结构预留足够的装配空间，避免出现元器件干涉、排针无法对位插接的问题；板载天线区域在结构设计时明确预留了净空范围，提示终端结构设计时避免在天线区域覆盖金属遮挡件，防止信号被屏蔽影响通讯效果。整个结构建模完整呈现了模块的所有外部结构特征，能够为嵌入式设备的结构堆叠、外壳开孔、接插件对位设计提供精准的三维参考，帮助开发者在产品设计阶段提前完成装配校验，减少后期打样的适配问题。
