微型交直流5V3W电源模块结构设计

　　在小型嵌入式设备、便携检测仪器、桌面传感节点这类对供电体积有严苛限制的场景里，这类小功率交直流转换模块的结构合理性，直接决定了终端设备的集成难度与长期运行可靠性。不同于板载贴片式的DC-DC模块，这款支持交流输入的5V3W供电单元，需要同时兼顾高压侧绝缘隔离、发热元件散热、外接元件固定多重需求，结构设计上的考量点远多于普通低压转换电路。

　　从实际使用场景出发，这类模块常被集成在小型工业传感器的供电端、桌面式数据采集器的内置电源仓、DIY电子制作的外接供电单元里，不需要额外搭配外置电源适配器，直接接入低压交流回路就能输出稳定的5V直流，给后端3W以内的负载供电，省去了外置适配器的布线麻烦，也能缩小终端设备的整体外接配件体积。

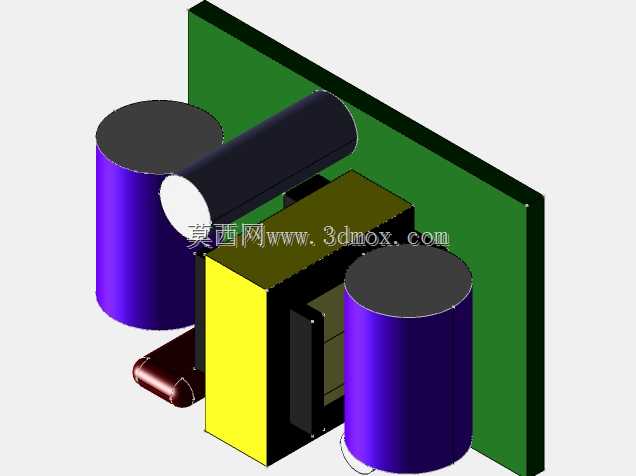

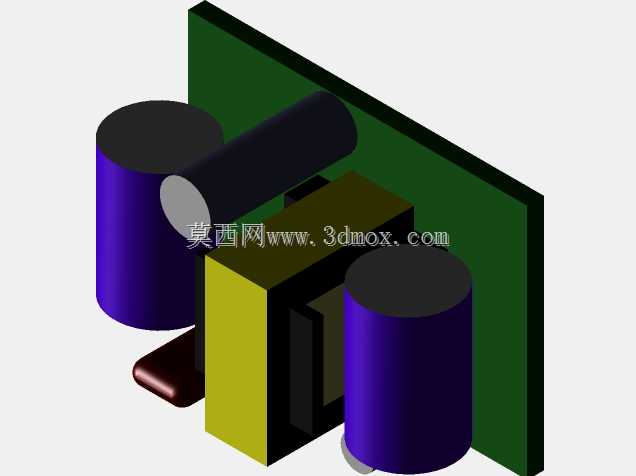

　　看结构布局就能发现设计时的排布逻辑：两个直立式铝电解电容分别布置在电路板的两侧区域，这类大容量电解电容本身高度尺寸较大，直立安装能最大限度节省PCB板的平面占用面积，同时两个电容分置两侧的设计，能平衡电路板上的元件重量分布，避免后续组装焊接或者设备运输震动过程中，板上重量偏置导致的焊点受力开裂问题。横置的圆柱形元件是高压侧的滤波电感，采用卧式安装的方式，一方面是把元件的最高高度压到和直立电容接近的水平，控制整个模块的整体高度边界，另一方面卧式固定的电感抗震性能优于直立安装，在有持续震动的工业现场使用场景下，能避免电感引脚长期受交变应力出现断裂。

　　电路板后侧预留的绿色安装基板，是给模块整体固定用的安装面，上面预留的固定孔位可以直接通过螺丝把整个电源模块固定在设备壳体的内部安装柱上，不需要额外设计定制的固定支架，能减少终端设备的结构件数量。板上的黄色块状结构是高频变压器的绝缘包覆层，作为交直流隔离的核心元件，变压器外侧的绝缘包覆既满足了高压侧和低压侧的安规绝缘距离要求，也能避免变压器磁芯和周边金属元件出现意外短接。左下角的深色小型元件是输出侧的整流二极管，这类元件工作时会有一定的发热，布置在板边的位置能借助周边的空气流动带走部分热量，避免热量堆积在电路板中心区域影响周边电容的使用寿命。

　　安装边界上，整个模块的最大外轮廓由两个直立电容的高度、卧式电感的长度、后侧安装板的宽度共同决定，在做设备内部结构设计时，只需要在电容周边预留1mm以上的绝缘间隙，在发热二极管周边预留2mm以上的散热间隙，就能满足模块的安装空间要求，不需要额外预留过大的冗余空间。元件排布时特意将高压输入侧和低压输出侧的元件分区域布置，高压侧的元件集中在板的一侧，低压输出侧的元件集中在另一侧，中间通过变压器做物理隔离，布线时能轻松满足安规要求的爬电距离，避免高压侧和低压侧之间出现击穿风险。

　　实际选型使用时，这类3W功率的模块足够给小型单片机控制板、低功耗传感单元、小型通讯模块供电，输出的5V电压纹波控制能满足多数数字电路的供电要求，结构上的元件固定方式也能适应常规工业现场的震动等级，不需要额外做灌封处理就能满足多数非恶劣环境下的使用需求。如果是在高湿度或者多粉尘的场景下使用，也可以直接在这个现有结构的基础上增加一个绝缘外壳，外壳的内部尺寸按照现有模块的最大外轮廓预留0.5mm的装配间隙即可，不需要改动原有板上的元件布局。
