高还原度Wemos D1迷你开发板结构设计

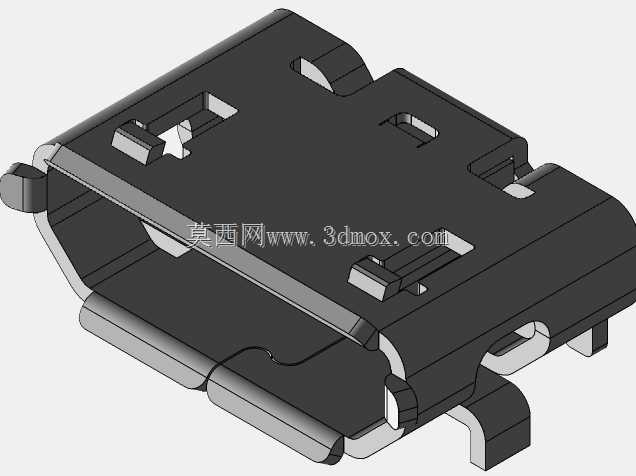

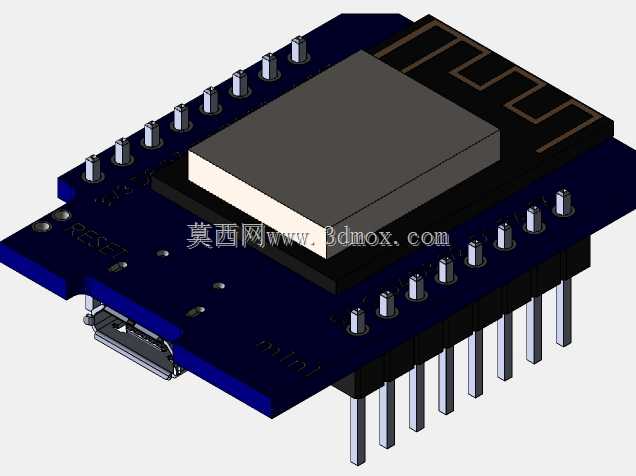

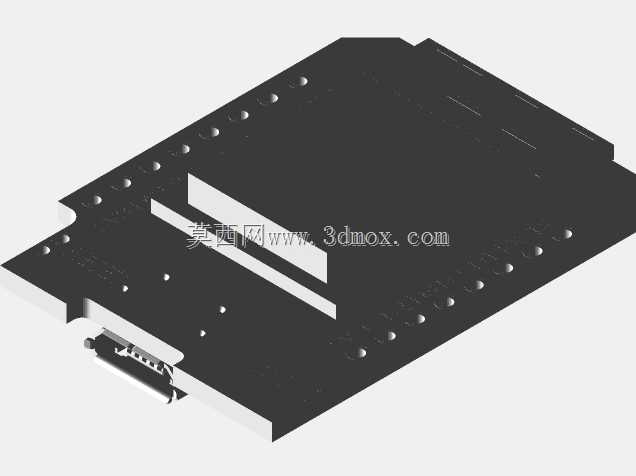

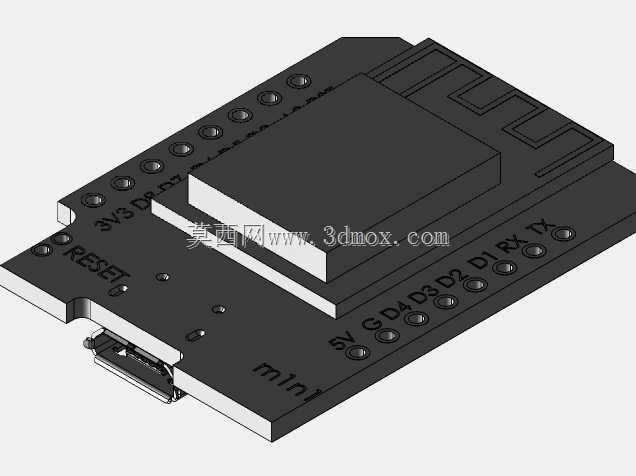

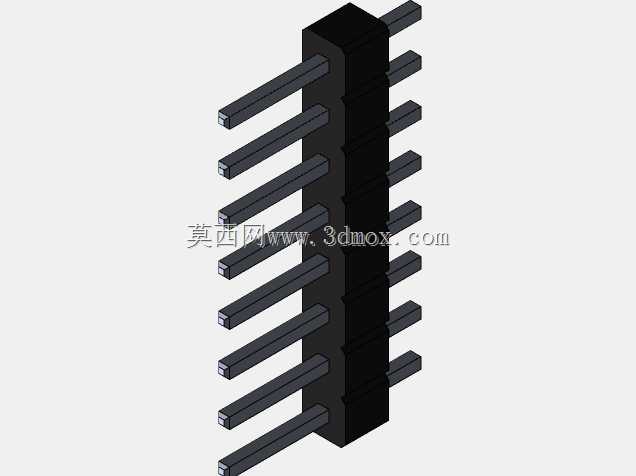

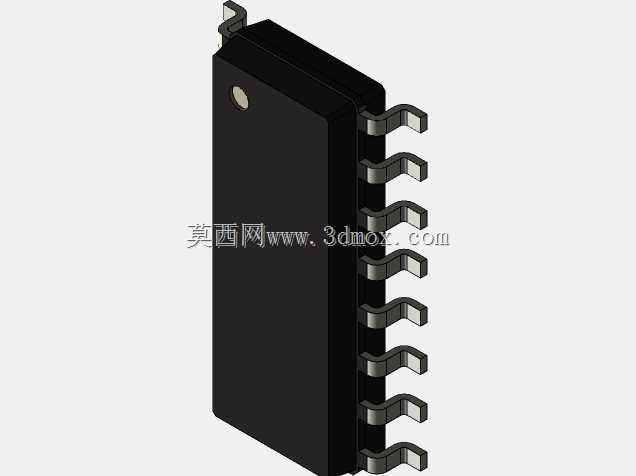

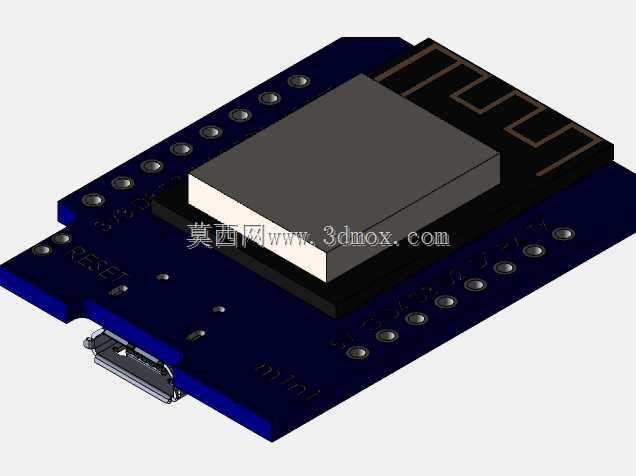

这款Wemos D1迷你开发板的三维结构设计，主要面向物联网终端开发、小型智能硬件原型验证、嵌入式教学实验等场景，是电子爱好者、嵌入式工程师做项目验证时常用的核心控制模块，可直接搭载到各类小型智能设备中作为主控单元，实现WiFi联网、外设控制、数据采集传输等功能。从实际使用场景来看，该开发板常被用于智能家居小型节点制作、环境监测终端搭建、创客DIY作品主控、学生课程设计实训等场景，对结构尺寸的精准度要求较高，因为很多应用场景需要将开发板嵌入到定制外壳内，或是和其他传感器、功能模块叠层安装，一旦尺寸偏差过大，就会出现安装孔对位不准、接口错位无法插接、外壳合模缝隙过大等问题。本次结构设计在还原开发板真实形态的基础上，对各部分尺寸做了精细化校准，除了常规的板卡长宽尺寸外，重点校准了排针间距、Micro USB接口突出高度、板载芯片的高度差、复位按键的凸起高度等关键安装边界尺寸，确保设计出的结构和实物公差控制在极小范围内，完全满足外壳设计、模块装配的尺寸匹配需求。设计过程中，完整还原了开发板的核心结构特征：深蓝色PCB基板的轮廓做了精准复刻，边缘的安装定位孔位置完全匹配实物，板载的ESP8266主控芯片模块、CH340串口芯片、周边贴片阻容元件、两侧排针焊盘、Micro USB供电接口、板载复位按键都做了等比例还原，甚至PCB板上的丝印标识位置都和实物保持一致，既可以用于结构装配验证，也能用于产品展示、教学演示等场景。从安装边界来看，该开发板整体为规整的矩形结构，无外凸的异形结构，两侧排针为标准2.54mm间距，可直接插接在面包板或是定制载板上，底部Micro USB接口的突出长度经过校准，不会出现外壳开孔后接口内陷无法插线的问题，板载芯片的最高高度也做了精准测量，在设计配套外壳时可以精准预留内部空间，避免出现顶盖压到芯片的情况。整个结构设计兼顾了外观还原度和尺寸精准度，不管是用来做装配干涉检查，还是做产品渲染展示、教学演示素材，都能满足使用需求，解决了很多同类模型尺寸偏差大、无法用于实际结构设计参考的问题。
