直插式陶瓷电容器电子元件结构

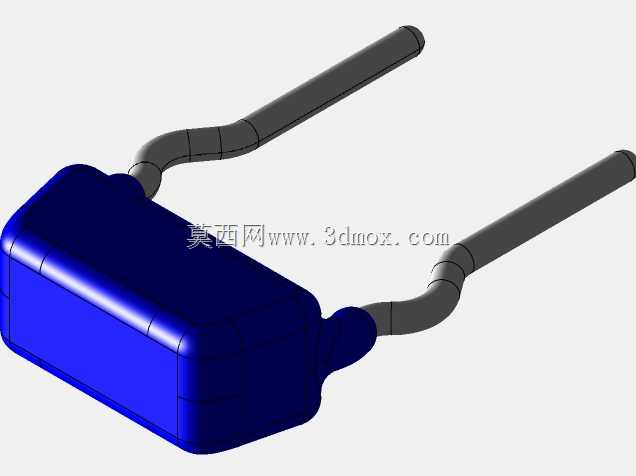

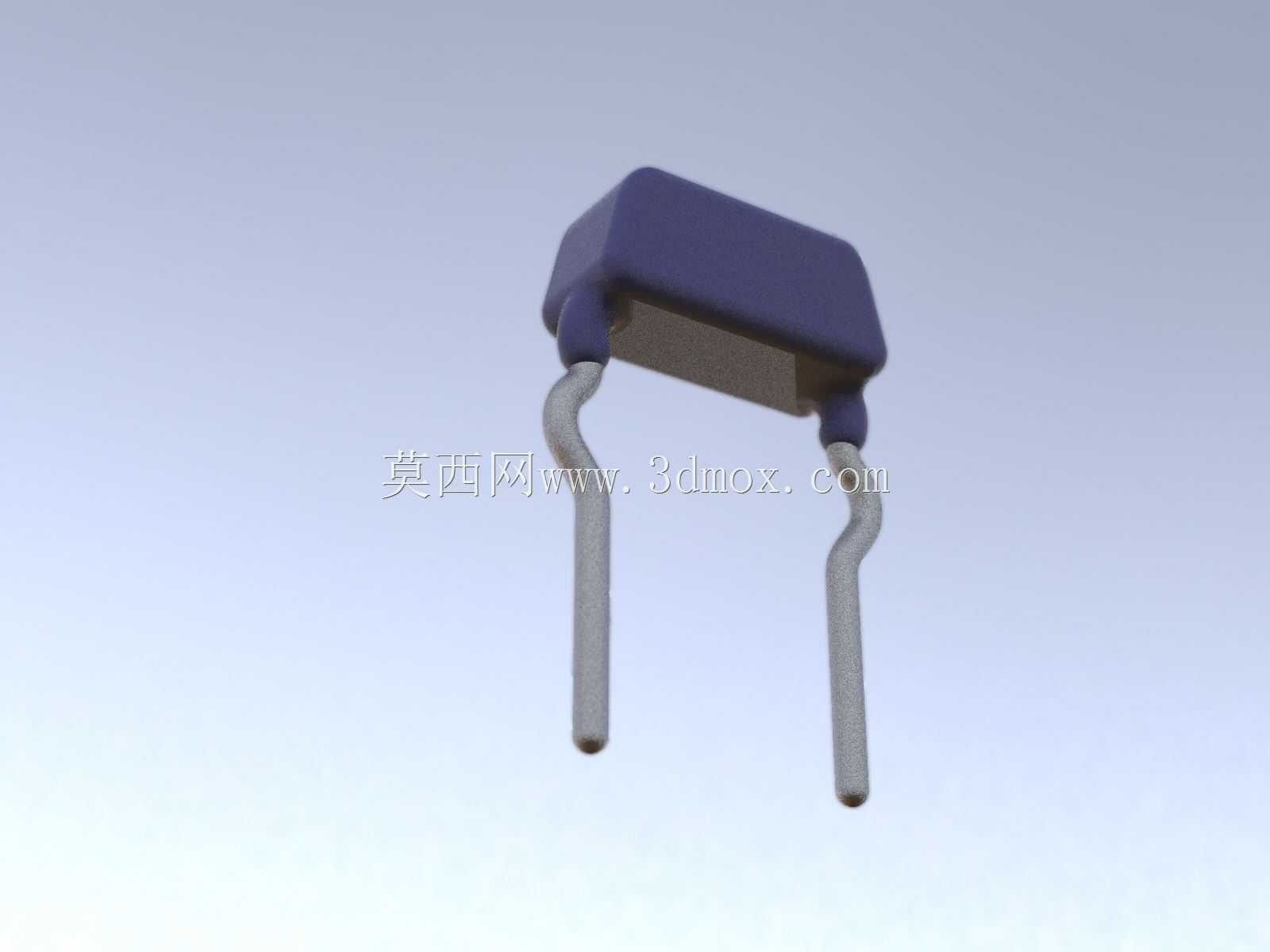

这款直插式陶瓷电容器是电子线路中应用极为广泛的无源基础元件，主要承担线路中的信号耦合、电源滤波、高频退耦、谐振调谐等核心功能，常见于消费电子主板、工业控制电路板、电源适配器、通信终端设备、小型家电控制板等场景，是通孔插装工艺线路板上的标配元件之一。在实际线路工作中，这类陶瓷电容凭借稳定的介电性能，可在较宽的温度区间内维持容值精度，有效滤除线路中的高频杂波干扰，保障前后级信号传输的纯净度，同时在电源回路中可以快速吸收电流尖峰，为后端芯片、敏感器件提供稳定的供电环境，避免电压波动造成的器件工作异常。从设计思路来看，这款电容采用了典型的径向直插引脚结构，主体封装为耐温阻燃的环氧陶瓷包覆结构，内部陶瓷介质层经过叠层烧结形成稳定的容值核心，外部引脚采用镀锡铜包钢材质，既保证了良好的导电性能，也具备足够的机械强度，适配波峰焊、手工焊等多种焊接工艺，引脚预成型的弯折弧度设计，既可以避免安装时应力直接传导至电容本体造成内部介质开裂，也能在插件时精准对准PCB板上的安装孔位，提升产线插件工序的作业效率。外形尺寸方面，这款电容本体尺寸为5x2.5mm，引脚间距设定为5mm，完全适配常规2.54mm网格间距的通孔PCB设计，安装时引脚穿过PCB对应通孔后在板底进行弯脚或剪脚焊接，本体与板面预留的微小间隙可以避免焊接时热量直接传导损伤电容本体，同时也方便焊接后助焊剂残留的清洗，不会形成积液残留造成长期使用中的引脚腐蚀问题。在结构细节上，电容本体与引脚的衔接位置做了加厚包封处理，能够承受插件作业时的引脚推力，不会出现引脚松动、本体密封失效的问题，整体结构紧凑小巧，不会占用过多的板面安装空间，适配高密度插装线路板的布局需求，在小功率控制线路、高频信号回路中都能长期稳定工作，满足常规民用、工业级电子设备的使用可靠性要求。
