直插式陶瓷电容器电子元件三维建模

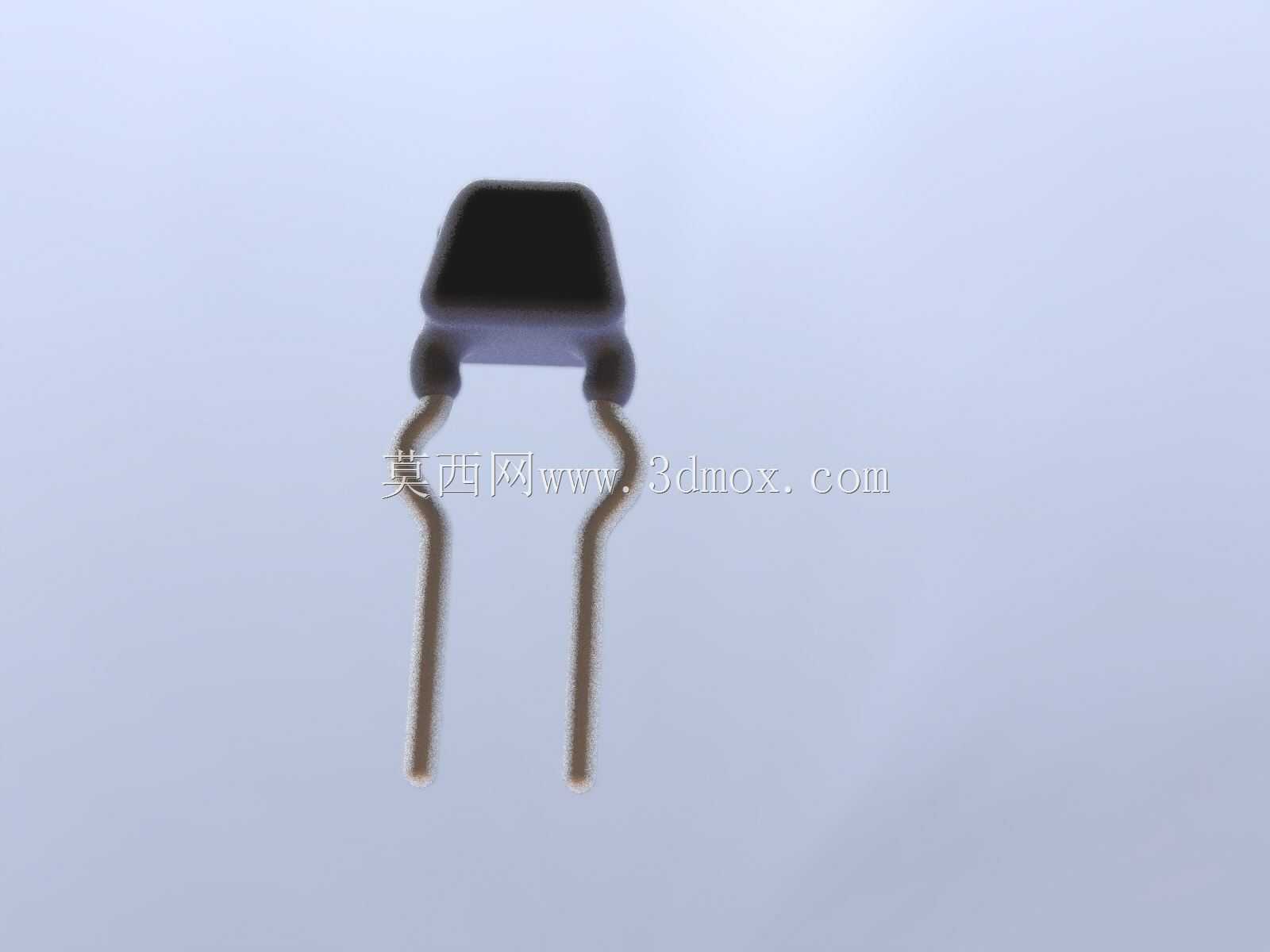

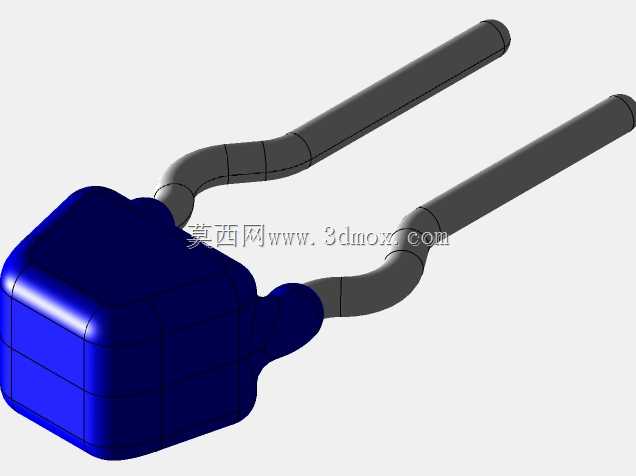

直插式陶瓷电容器是电子电路领域应用范围极广的基础无源元件，这款TH封装的陶瓷电容模型，还原了直插陶瓷电容的真实结构与安装特性，可用于各类电子设备的PCB布局仿真、整机装配干涉校验、生产工艺模拟等场景，覆盖消费电子、工业控制板卡、家电控制模块、电源适配电路等多个应用领域，是板级电路设计中不可或缺的基础元件模型。在实际电路应用中，这类陶瓷电容器主要承担高频信号耦合、电源退耦、纹波滤除、谐振回路选频、直流电压隔离等核心功能，凭借陶瓷介质优异的高频特性、稳定的温度性能与较低的介质损耗，在高频工作电路、脉冲信号处理电路中有着不可替代的作用，相比电解电容、薄膜电容，直插陶瓷电容的寄生电感更低，高频阻抗特性更优，适合应对高速变化的电流负载需求。从产品设计思路来看，建模过程严格遵循直插通孔元件的实际生产规范，还原了陶瓷介质本体的方正塑封外形，本体表面做了哑光质感的还原处理，匹配常规陶瓷电容的封装外观；两根引脚采用弯折成型的直插结构设计，引脚间距严格控制在2.5mm标准间距，适配行业通用的2.54mm网格PCB通孔焊盘设计，引脚直径匹配常规0.8mm通孔的安装要求，引脚的弯折弧度、伸出长度都按照量产元件的成型标准还原，能够真实模拟波峰焊、手工焊等不同焊接工艺下的元件安装状态，在PCB装配仿真中可以准确校验元件与周边器件、壳体结构的安全间隙，避免实际生产中出现元件干涉、安装不到位的问题。外形尺寸方面，该电容本体尺寸为5x2.5mm，属于小体积直插陶瓷电容范畴，本体高度适配常规板卡的元件限高要求，引脚伸出PCB背面的长度符合波峰焊工艺的引脚剪切标准，安装边界上，模型预留了焊盘周边的焊接工艺空间，能够准确反映元件在PCB上的占用区域，帮助设计人员在布局阶段合理规划元件排布密度，既保证电路性能的实现，也兼顾生产装配的工艺可行性。建模过程中对引脚的金属质感、陶瓷本体的哑光封装质感都做了贴合实物的表现，能够满足产品渲染、装配演示、教学展示等多场景的使用需求，无论是用于电子电路设计的装配校验，还是用于电子类产品的结构展示，都能提供精准的结构参考。
