奥迪A4A6A8及Exeo前桥轮毂结构

　　该轮毂单元主要服务于乘用车辆前桥轮端，是连接转向节、制动盘与车轮的关键承载件。在整车行驶过程中，它既要承受车身垂向载荷，又要传递转向、制动和驱动工况下的横向与纵向力，同时为内部轴承提供定位基准和外圈支撑。模型重点还原了外部安装接口与壳体边界，省略了轴承滚动体、密封件和锁紧结构，因此更适合用于底盘布置校核、周边件干涉检查、维修教学演示以及轮端概念方案比对，而不是直接作为轴承内部性能分析的完整总成。

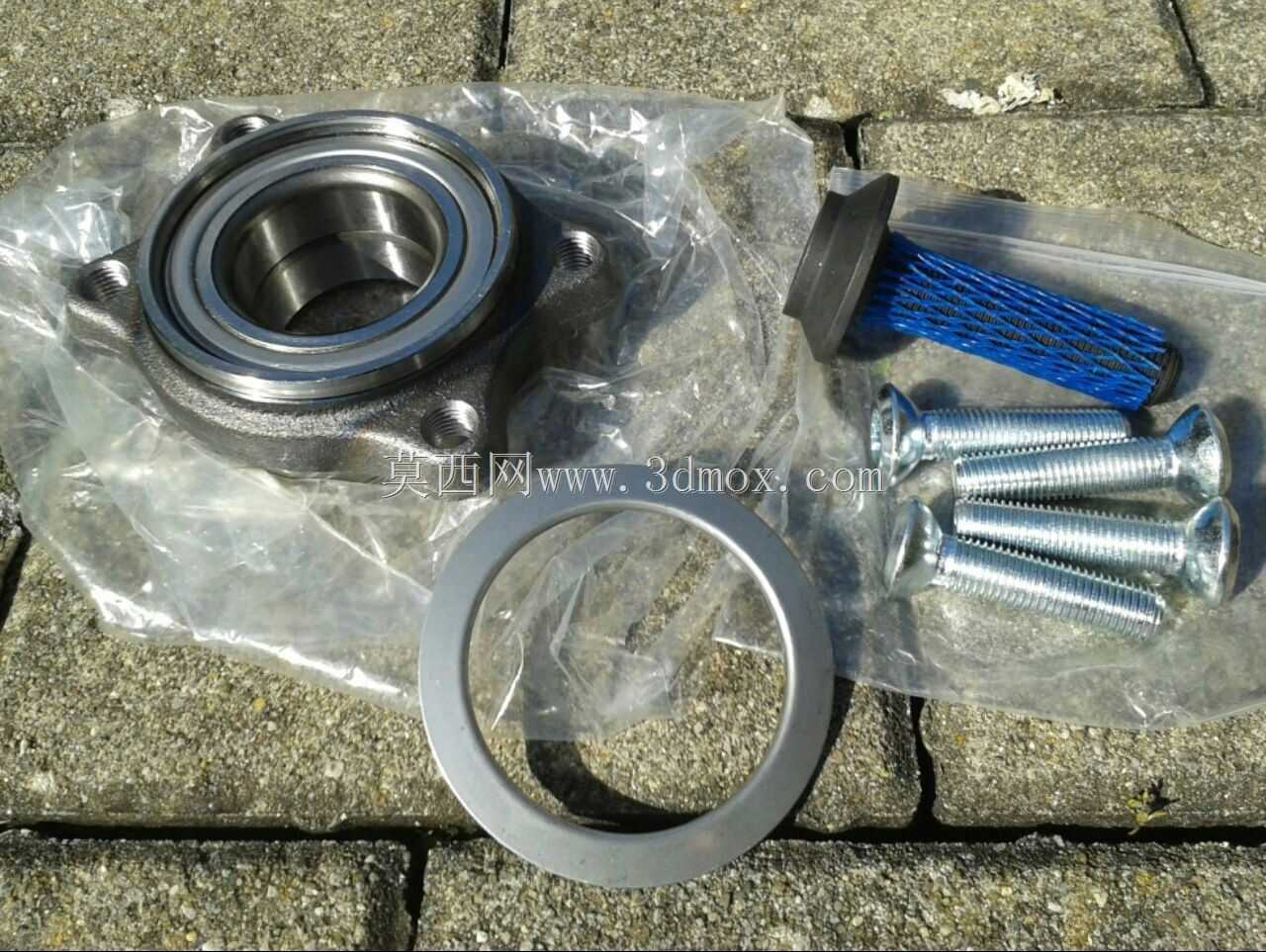

　　从实际装车关系看，该类轮毂壳体通过四个周向安装孔固定在转向节或轮毂支座上，孔位沿法兰外缘近似均布，能够把轮端载荷分散到较大的连接区域。四个孔采用M12×1.5螺纹规格，属于汽车底盘常见的细牙连接方式，优点是螺距小、自锁性较好，在振动环境下有利于保持预紧稳定性。建模时需要特别注意螺纹有效深度、孔口倒角以及螺栓头或垫圈的避让空间，否则在装配阶段容易出现螺栓无法贴合、拧紧行程不足或与制动部件发生干涉的问题。

　　中心区域是轴承安装腔，其内径、台阶高度和端面平面度直接决定轴承外圈的定位精度。临界直径属于轮端配合的关键尺寸，实际测绘时应控制在较小偏差范围内，因为它影响轴承外圈与座孔之间的配合性质：过松会造成外圈蠕滑和异响，过紧则可能导致轴承预紧异常、发热和寿命下降。除中心配合面外，其余外部尺寸可按普通结构尺寸控制，用于整车数模核对时通常能够满足位置关系判断，但在进入量产结构设计前仍需结合轴承样本、公差标准和台架试验重新确认。

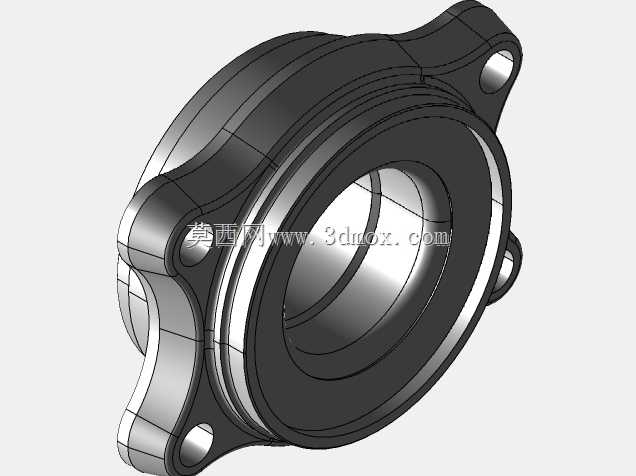

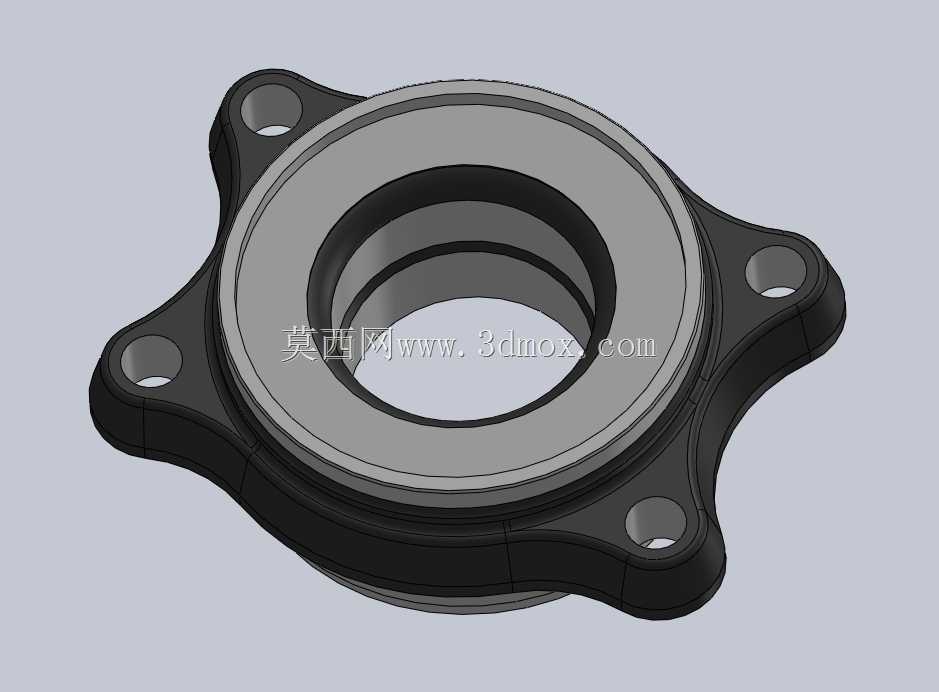

　　外形上，法兰采用四耳式轮廓，中心为环形轴承座，外缘向四个安装点延伸形成加强筋式过渡。这种结构在保证连接刚度的同时减少了不必要的材料堆积，有利于控制铸件重量。法兰背面与转向节贴合的区域应保持平整，安装面之间不允许存在明显拔模斜度或凸起，否则会改变轴承座孔的受力状态。正面则需要考虑制动盘、轮毂盖或轮辋中心孔的避让关系，中心凸台高度不能侵入制动盘装配平面。

　　在三维建模过程中，较合理的做法是先以回转特征建立中心轴承座的主体，再绘制四孔法兰的外轮廓并进行拉伸或切除，随后处理安装孔、倒角、圆角和背部减重区域。轴承座孔与四个安装孔之间应建立明确的位置度关系，孔组中心圆直径、孔间夹角和法兰厚度需要统一标注。对于维修替换类设计，还要核对原车转向节上的螺纹孔位置、制动盘防尘罩边界以及半轴通过空间，避免只看外形相似而忽略实际装配链。

　　该结构适配多款奥迪车型及Exeo相关车型的前桥应用场景，但不同年款、不同底盘配置可能存在轴承尺寸、ABS齿圈、法兰厚度或制动系统边界差异，因此模型用于选型时应把它作为外部接口参考，而不是唯一加工依据。若进入详细设计阶段，还需补充材料牌号、热处理要求、铸造圆角、表面粗糙度、螺栓预紧力矩、轴承压装力以及防腐要求等工程信息，才能形成可制造、可验证的轮毂壳体方案。
