涡轮机壳配套加工装夹定位工装结构

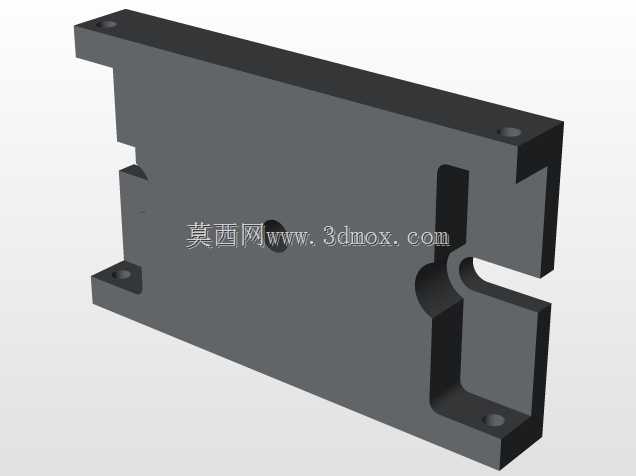

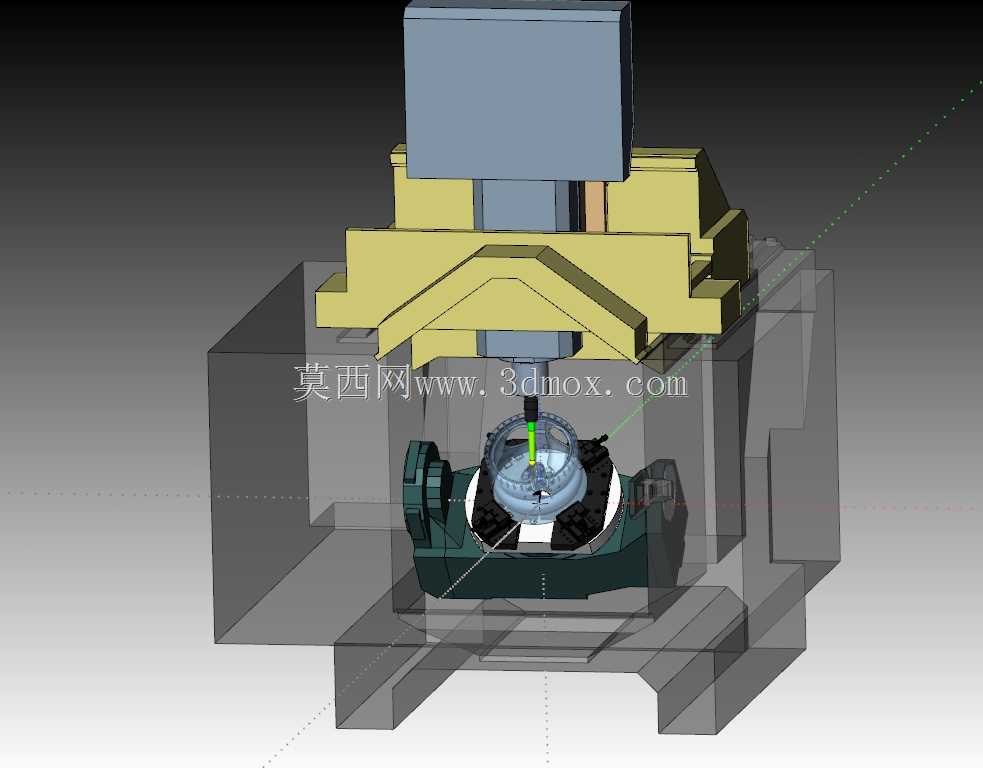

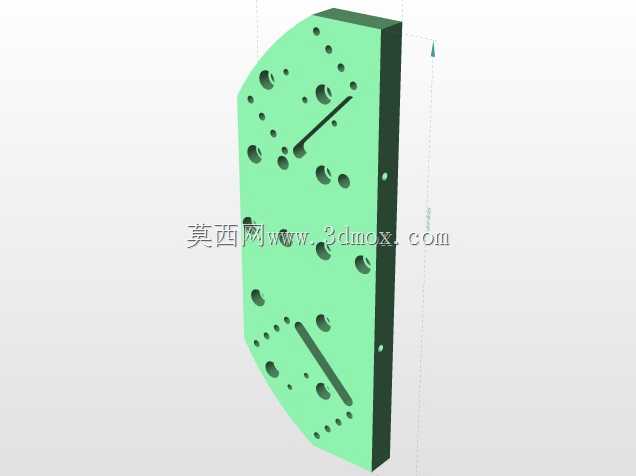

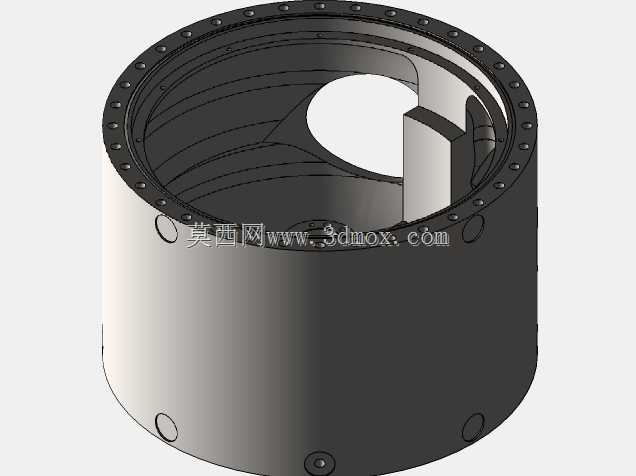

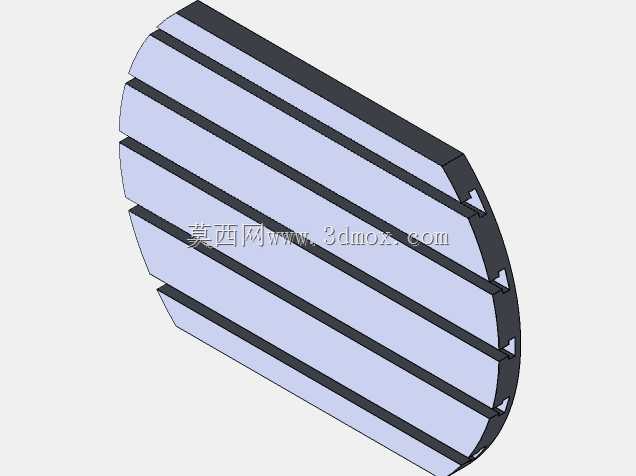

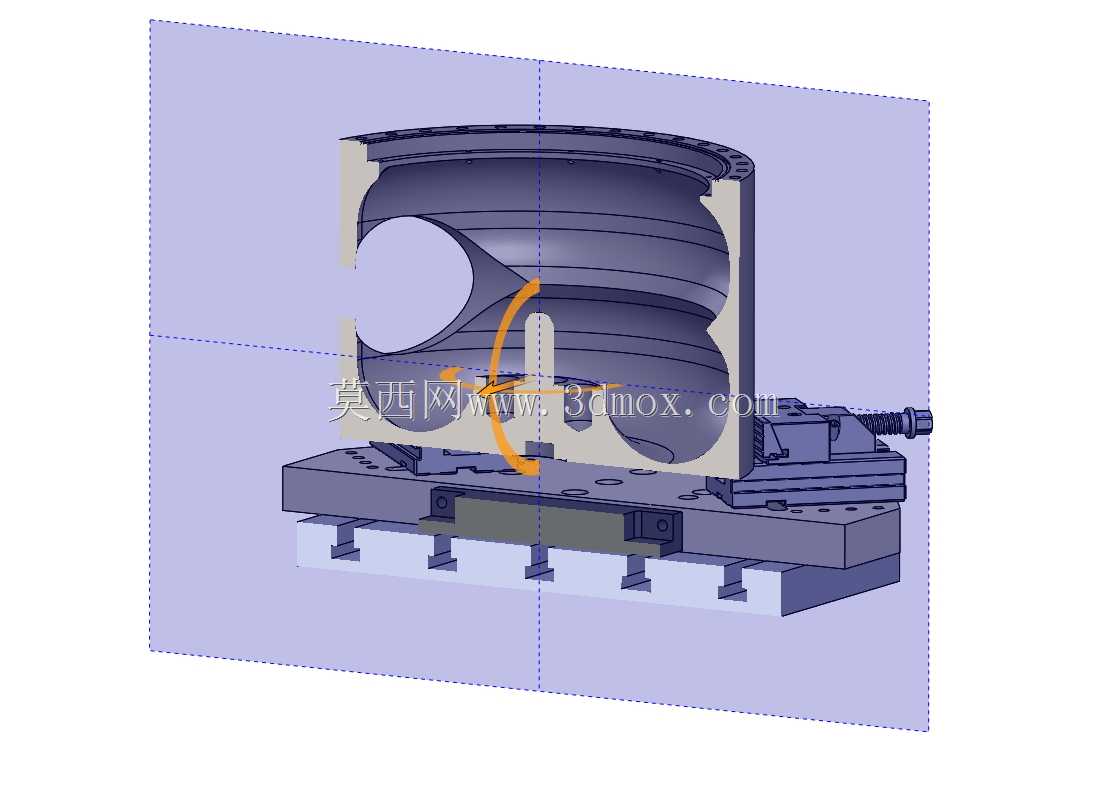

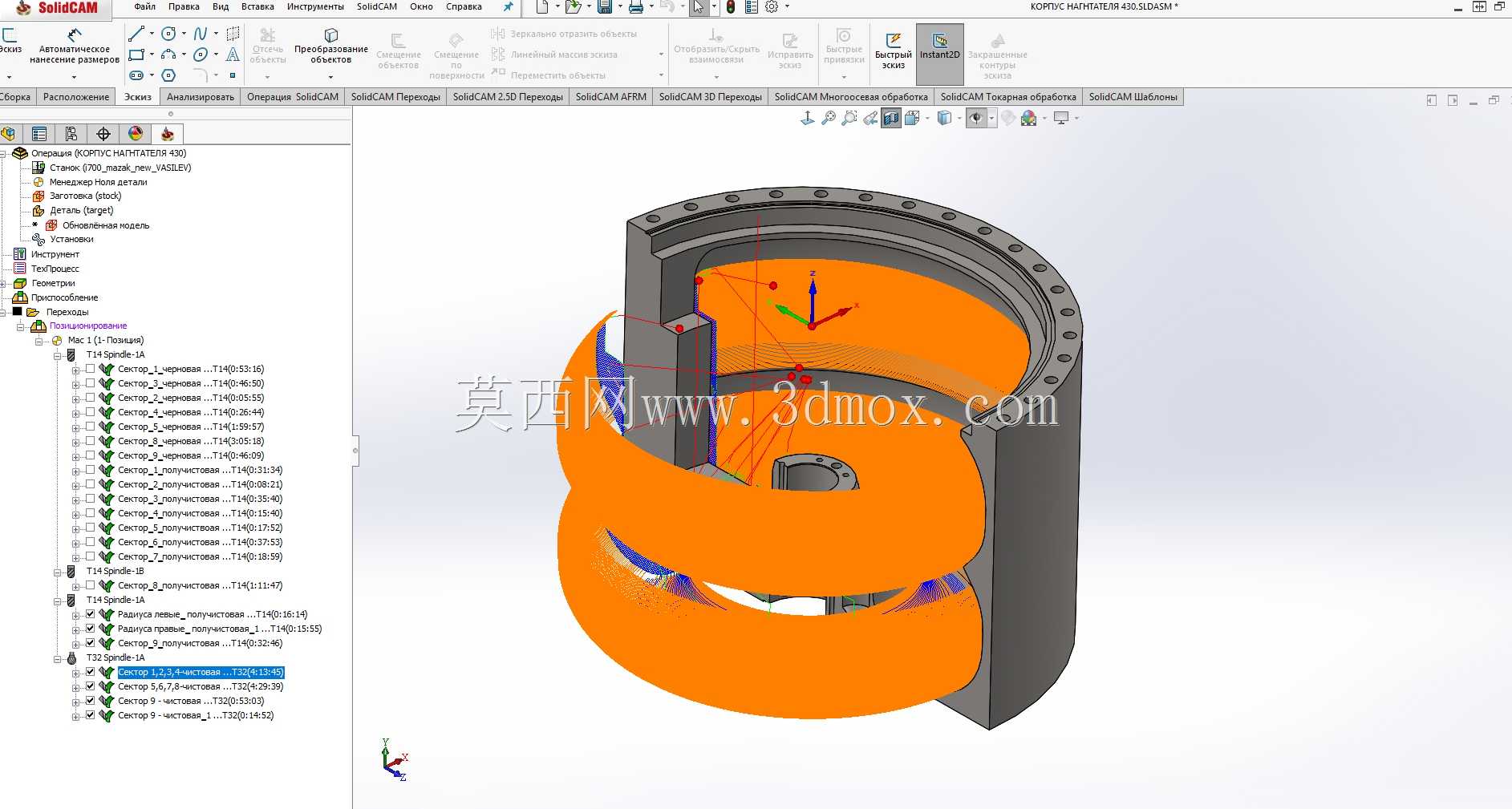

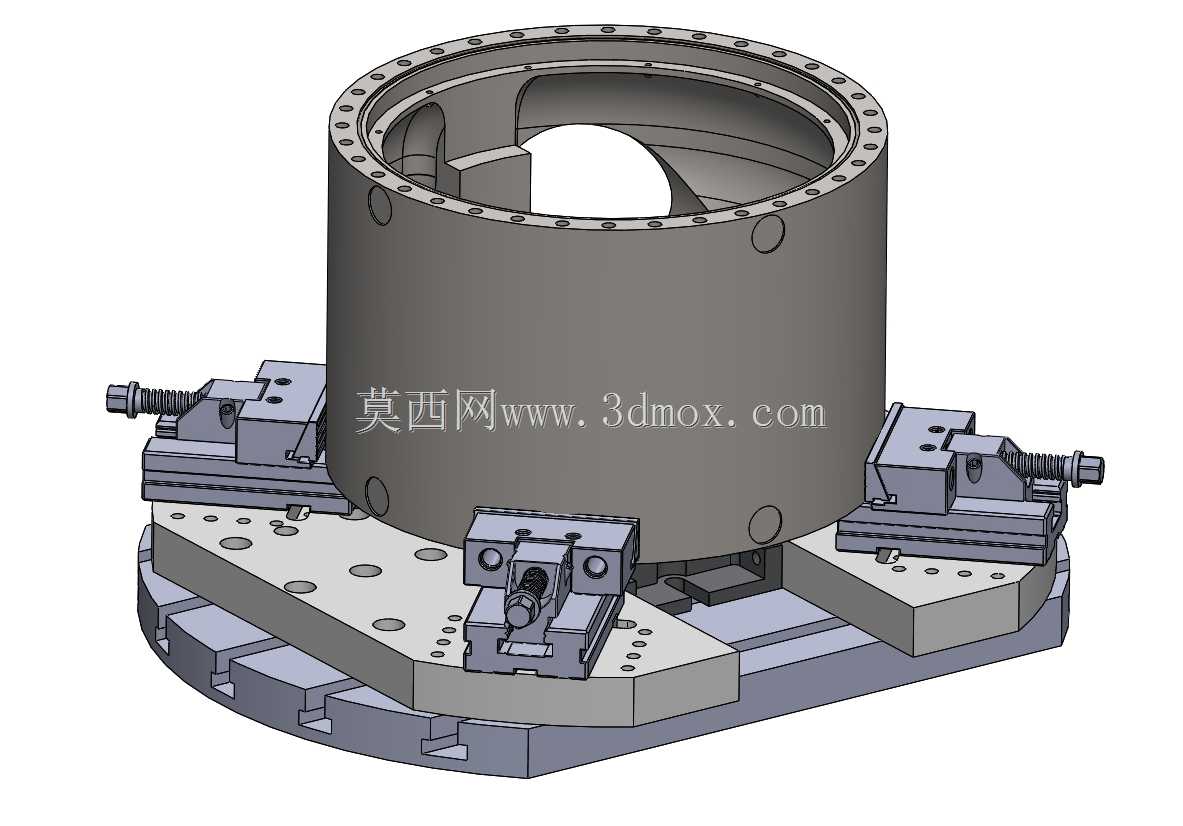

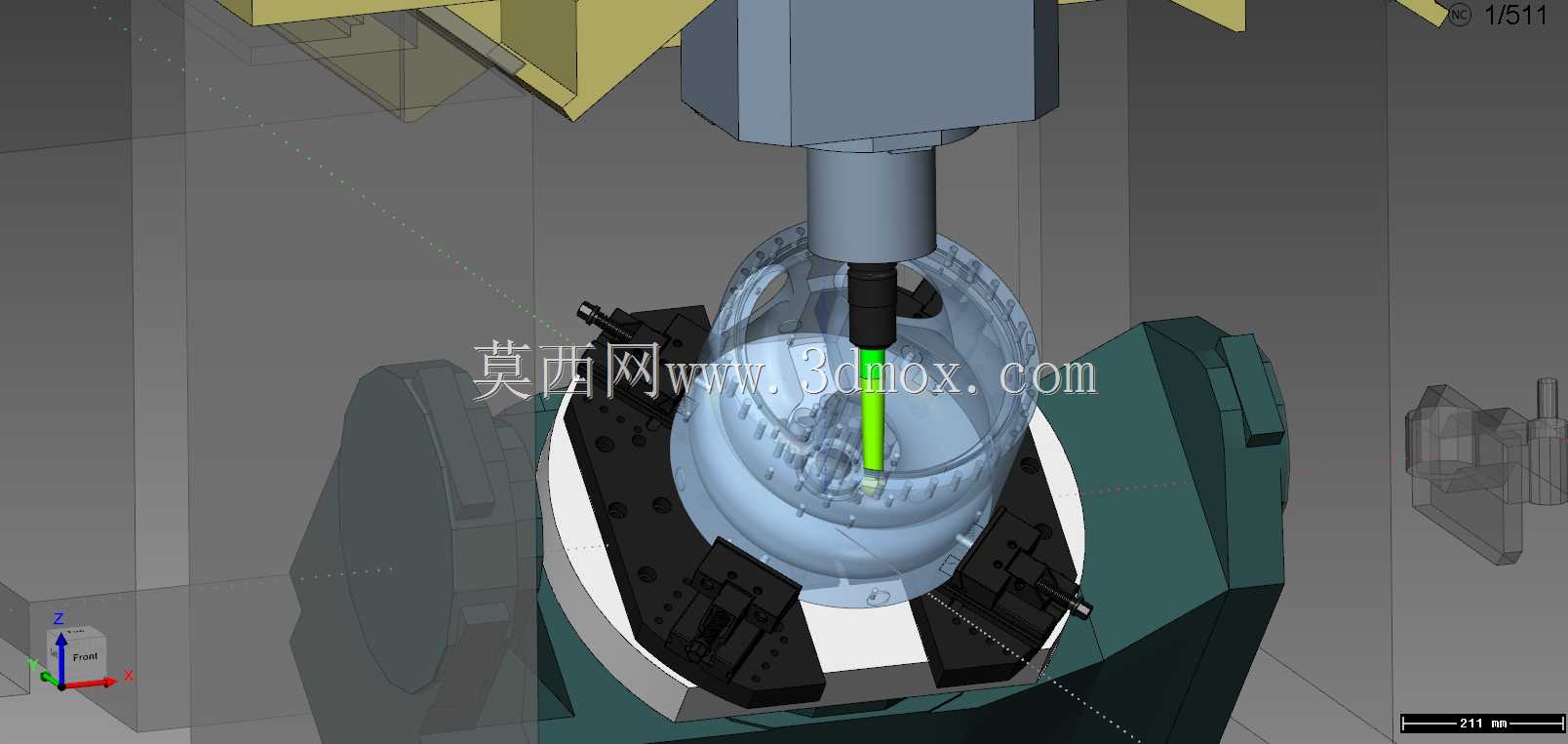

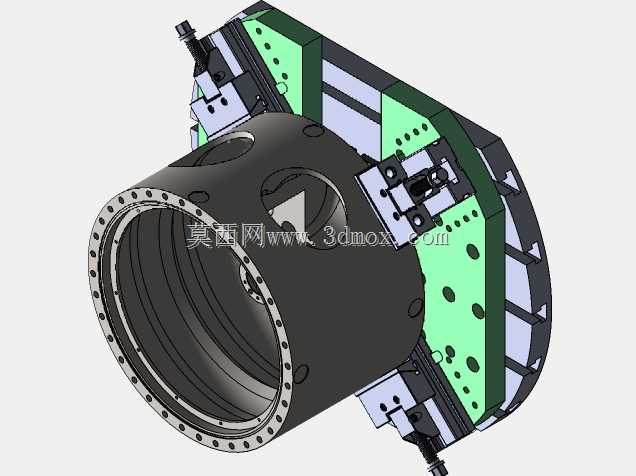

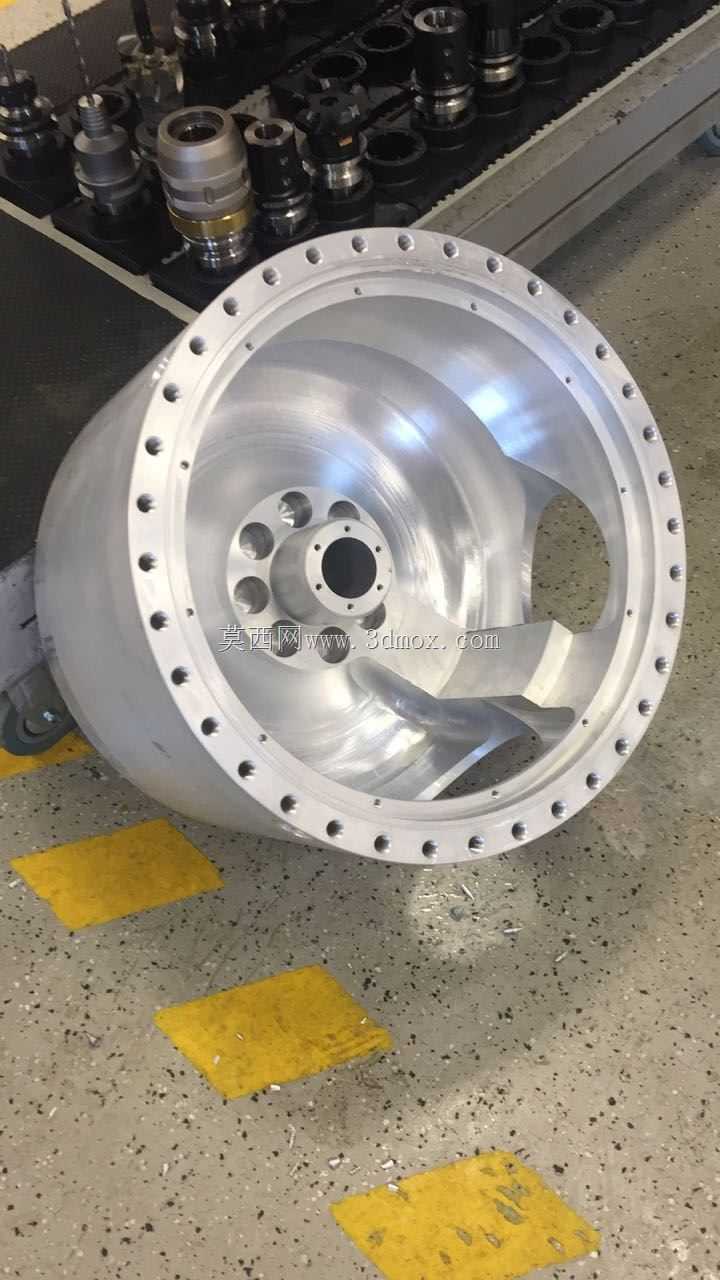

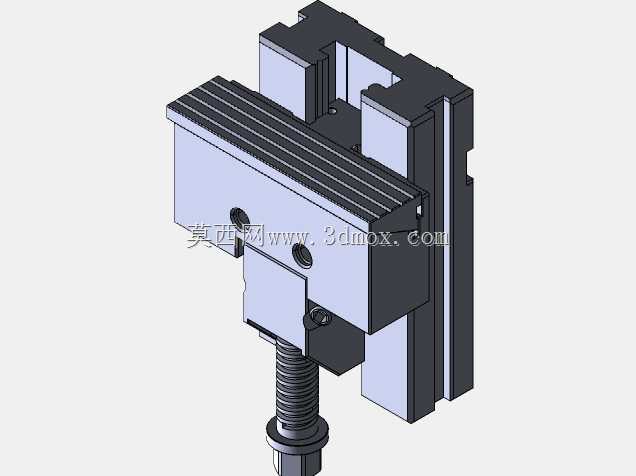

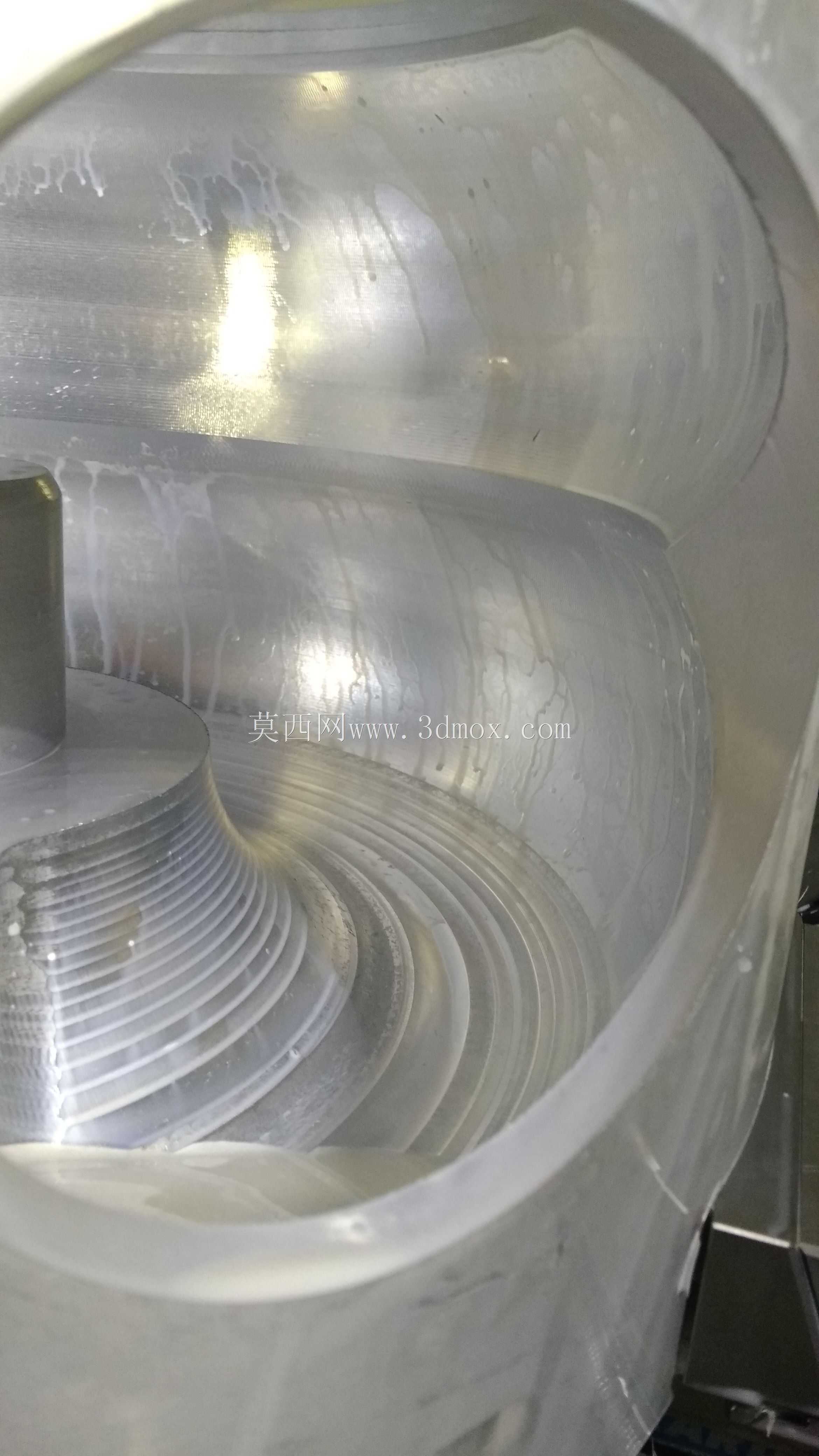

这套结构主要服务于涡轮机壳类回转薄壁壳体零件的精密机加工环节，在航空航天动力部件、地面燃气轮机、车用涡轮增压器等核心部件的生产场景中，薄壁筒状涡轮机壳的加工一直是工艺难点——这类零件自身刚性差，装夹时极易产生受力变形，直接影响内壁流道、端面法兰连接位、侧壁安装孔的形位公差，最终导致部件装配后出现密封失效、动平衡偏差、运转振动超标等问题，这套工装正是针对该痛点设计的专用装夹载体。工装整体采用圆形基座作为承载主体，基座底部设置有与机床工作台匹配的定位连接结构，可直接适配立式加工中心、数控镗铣床的标准工作台装夹接口，安装时可通过基座预设的定位槽与T型螺栓快速完成找正固定，无需额外制作过渡连接辅具，大幅缩短生产准备周期。基座上沿圆周方向均匀布置了三套独立的可调夹紧单元，每套夹紧单元都具备横向进给调节与垂向压紧的复合功能：横向调节结构可适配一定直径范围内的筒状机壳装夹需求，无需更换工装即可覆盖同系列不同规格涡轮机壳的加工任务；垂向压紧端采用软质接触垫块设计，夹紧力可通过调节螺杆精准控制，既保证装夹稳定性避免加工过程中零件移位，又能通过均匀分布的夹紧点抵消薄壁件的装夹变形，让零件夹紧状态下的应力分布更均匀，加工完成松夹后零件的回弹变形量控制在公差允许范围内。工装设计时充分考虑了加工避让需求，三套夹紧单元的安装位置避开了机壳端面法兰孔、侧壁安装孔的加工走刀路径，一次装夹即可完成机壳上端面法兰密封面、法兰连接孔、侧壁径向安装孔、内壁流道粗精加工的全部工序，避免多次装夹带来的定位误差累积。基座表面还预设了多组辅助定位孔位，可根据加工需求加装辅助支撑块，针对薄壁部位提供额外的支撑点，进一步抑制加工过程中的切削振动，提升零件表面加工质量与刀具使用寿命。整套工装的夹紧单元采用模块化设计，易磨损的夹紧垫块、调节螺杆均可快速更换，日常维护成本低，适配批量生产场景下的长期高频使用需求，能有效提升涡轮机壳类零件的加工合格率与生产效率。
