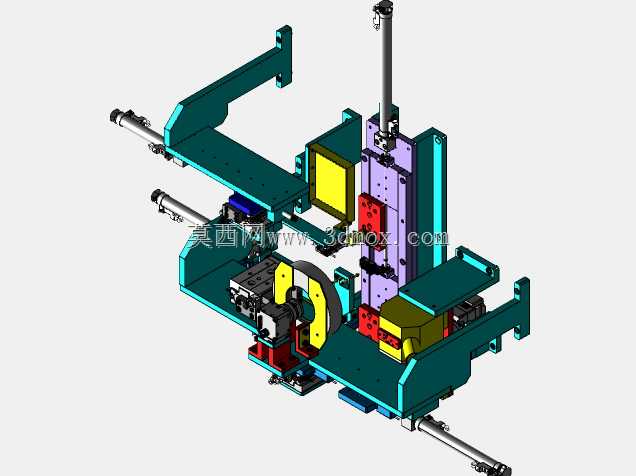

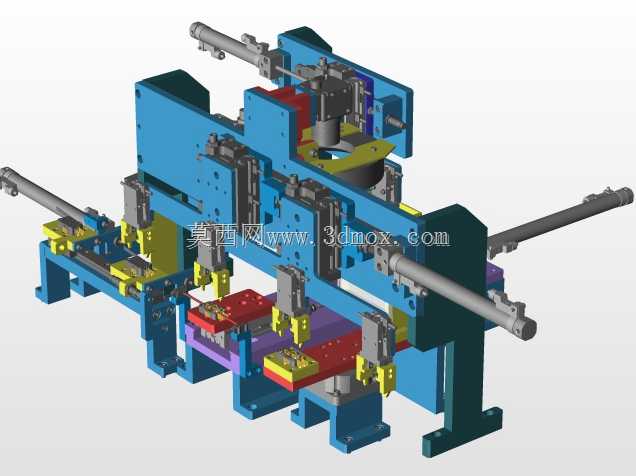

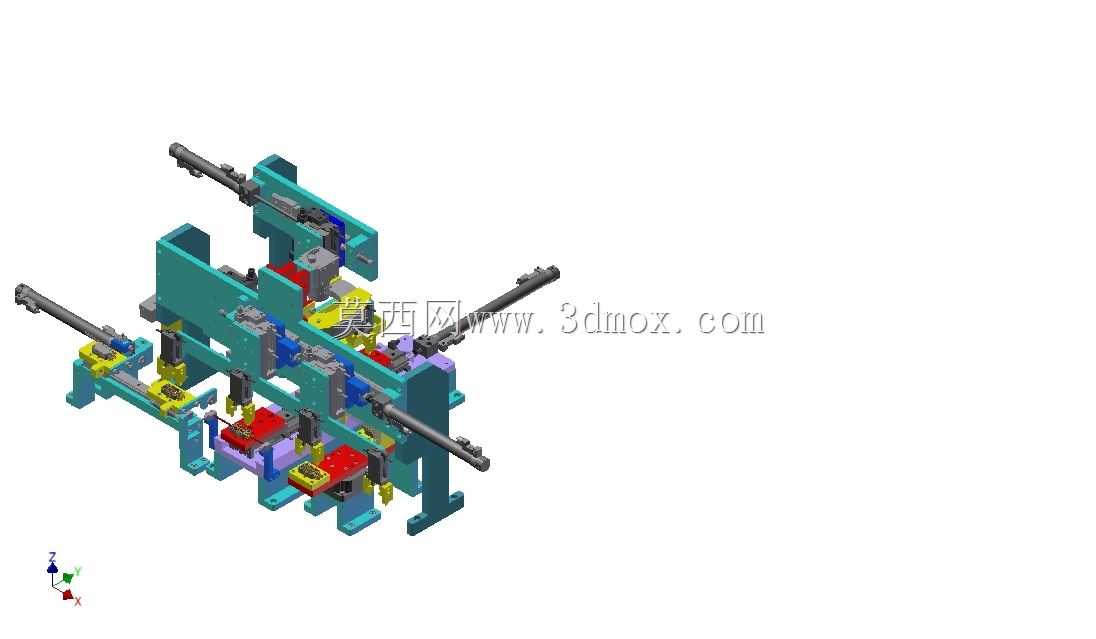

吹风机产品视觉检测工装设备结构

在家用电器生产制造的终端质检环节，吹风机成品的外观完整性、组件装配到位度检测是把控出厂品质的关键工序，传统人工目视检测受人员疲劳、判断标准差异影响，容易出现漏检、错检问题，难以匹配高速产线的节拍要求，这套视觉检测设备正是针对吹风机产品的在线质检需求开发，可直接对接家电装配产线的末端工位，完成成品下线后的全自动外观与装配状态检测。设备采用多工位并行布局设计，整体框架采用标准化工业铝型材搭建，兼顾结构刚性与组装调试的便捷性，安装时可根据产线输送线的高度调整支撑脚行程，适配不同规格的平面输送线对接需求，设备横向作业跨度覆盖双工位检测区间，纵向预留足够的视觉组件安装与维护空间，整体安装边界无需额外占用产线外侧过多通道，适配多数中小型家电生产车间的工位排布条件。设备设置多组定位夹持机构，可在工件进入检测位后完成精准定位，适配不同型号手持吹风机的外形轮廓，夹持动作采用缓冲式设计，避免检测过程中刮花吹风机外壳表面；检测组件搭载多组可调式安装支架，可根据检测点位的需求调整视觉采集端的角度与高度，覆盖吹风机外壳接缝、按键装配、标识印刷、附件安装等多个质检点位，可同步完成多维度的外观缺陷与装配偏差检测。设备的驱动与传动组件采用模块化布局，气路与线路沿型材框架内侧排布，既避免管线外露造成的生产安全隐患，也方便后期维护时快速排查故障；检测工位设置遮光防护结构，可减少车间环境光线对视觉采集精度的干扰，保障检测结果的稳定性。设备的设计思路围绕家电产线的柔性生产需求展开，更换适配的定位夹具与调整视觉参数后，即可快速切换适配不同规格的吹风机产品检测，无需对整体框架进行大规模改动，可帮助生产企业降低多品类生产的设备投入成本，提升质检环节的自动化水平，减少人工质检的人力投入，同时统一质检判定标准，大幅降低不良品流出的概率，适配家电行业大批量、快节拍的生产模式，可直接嵌入现有装配产线完成升级改造，无需对原有产线布局进行大幅调整。
