手动螺旋式快速压紧夹持工装夹具

这款手动螺旋压紧夹具是机械加工、装配工位中十分常用的夹持类工装，主要应用在小型零件铣削、钻孔加工的工位装夹，以及部件组装过程中的工件定位固定场景，也可在焊接工位用来固定小型待焊工件，避免工件在加工外力作用下出现位移、窜动，保障加工或装配的位置精度。从实际使用场景来看，这类夹具不需要外接气源、电源等动力源，完全依靠手动操作即可完成夹紧与松脱动作，非常适合零散小批量加工、维修现场作业、临时装配工位使用，在五金加工车间、设备维修站点、小型装配流水线的旁侧工位都有很高的适配性，不会受场地动力条件限制，部署灵活。

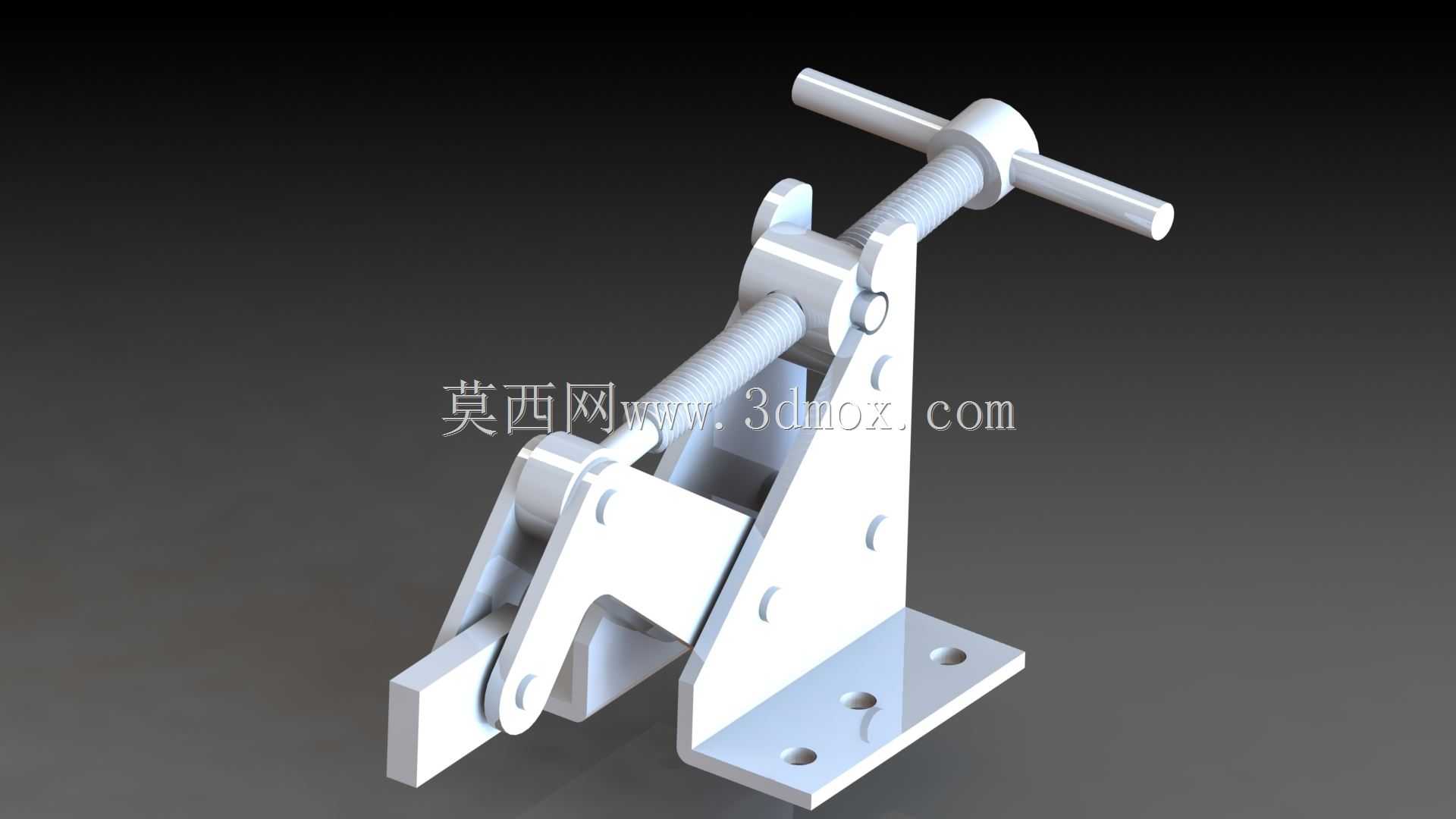

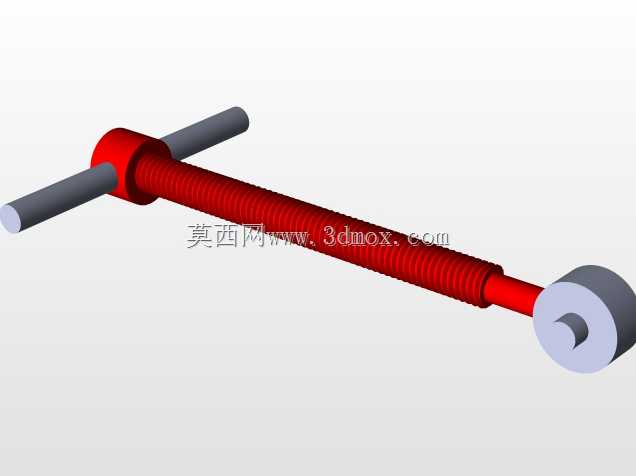

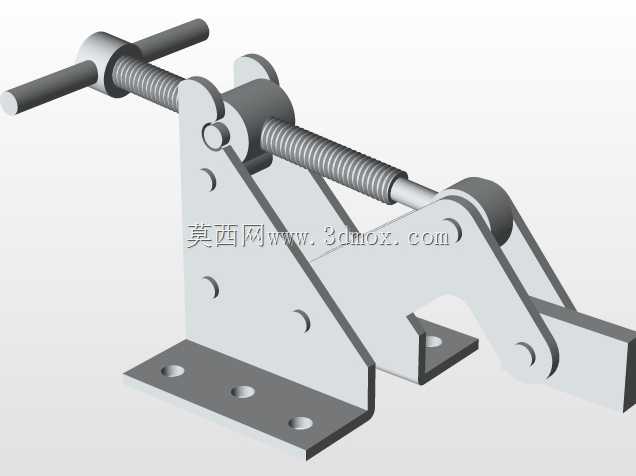

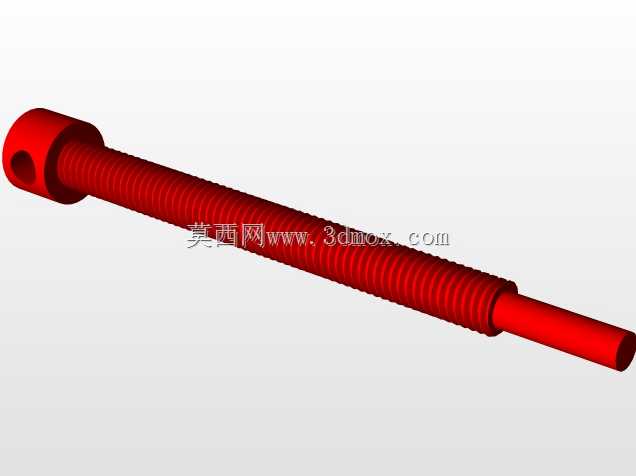

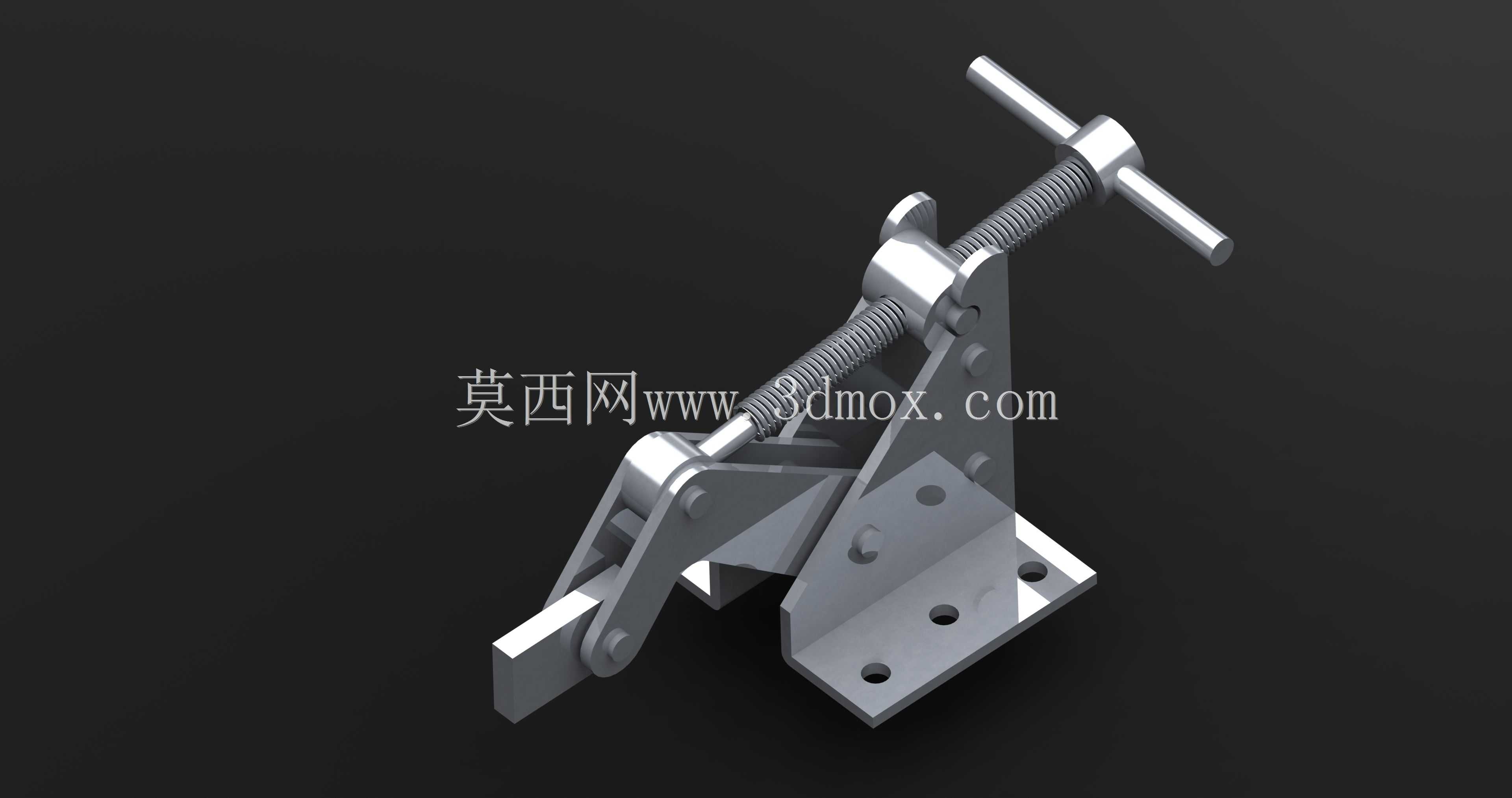

从功能特性来看，这款夹具采用T型手柄配合梯形传动螺杆的结构，操作人员转动顶部的T型手柄即可带动螺杆进给，通过连杆机构将螺杆的直线推力转化为压头的压紧力，梯形螺杆具备良好的自锁性能，当夹紧力达到作业需求后停止转动手柄，夹具即可持续保持压紧状态，不会因为加工过程中的振动出现松脱，夹持稳定性可靠。压头采用平端直面设计，与工件接触时受力均匀，不会在工件表面压出明显凹痕，对于表面质量要求较高的工件也能友好适配。夹具的底座设计为带安装孔的平板结构，四个沉头安装孔可以通过螺栓将整个夹具固定在工作台面、工装基板或者专用治具上，安装后整体结构刚性充足，能够承受较大的加工反力，不会出现夹具整体偏移的问题。

从设计思路来看，这款夹具采用了铰接连杆的增力结构，相比普通的直推式螺旋夹具，在同等手柄输入力矩的情况下，可以输出更大的压紧力，同时压头的开合行程更大，能够适配不同厚度尺寸的工件夹持需求，不需要频繁调整夹具的安装位置。整体结构采用铰接销轴连接各运动部件，活动关节处预留了合理的配合间隙，操作时手柄转动顺滑，没有卡滞感，长期使用磨损后也可以快速更换销轴进行维护，降低工装的维护成本。外形方面，夹具整体采用立式三角支撑结构，底座宽度与整体高度比例合理，安装后重心稳定，不会因为压紧力的反作用力出现倾翻风险，安装边界清晰，底座的安装孔位间距符合常规工装台的T型槽间距标准，可以直接适配多数通用工作台的安装需求，不需要额外加工过渡连接板，部署使用的门槛很低。整体结构没有复杂的异形零件，多数零部件都可以采用常规的型材、板材加工制作，加工工艺性好，制造成本可控，适合车间批量制作备用。
