手动抽芯铆钉工具钳结构设计

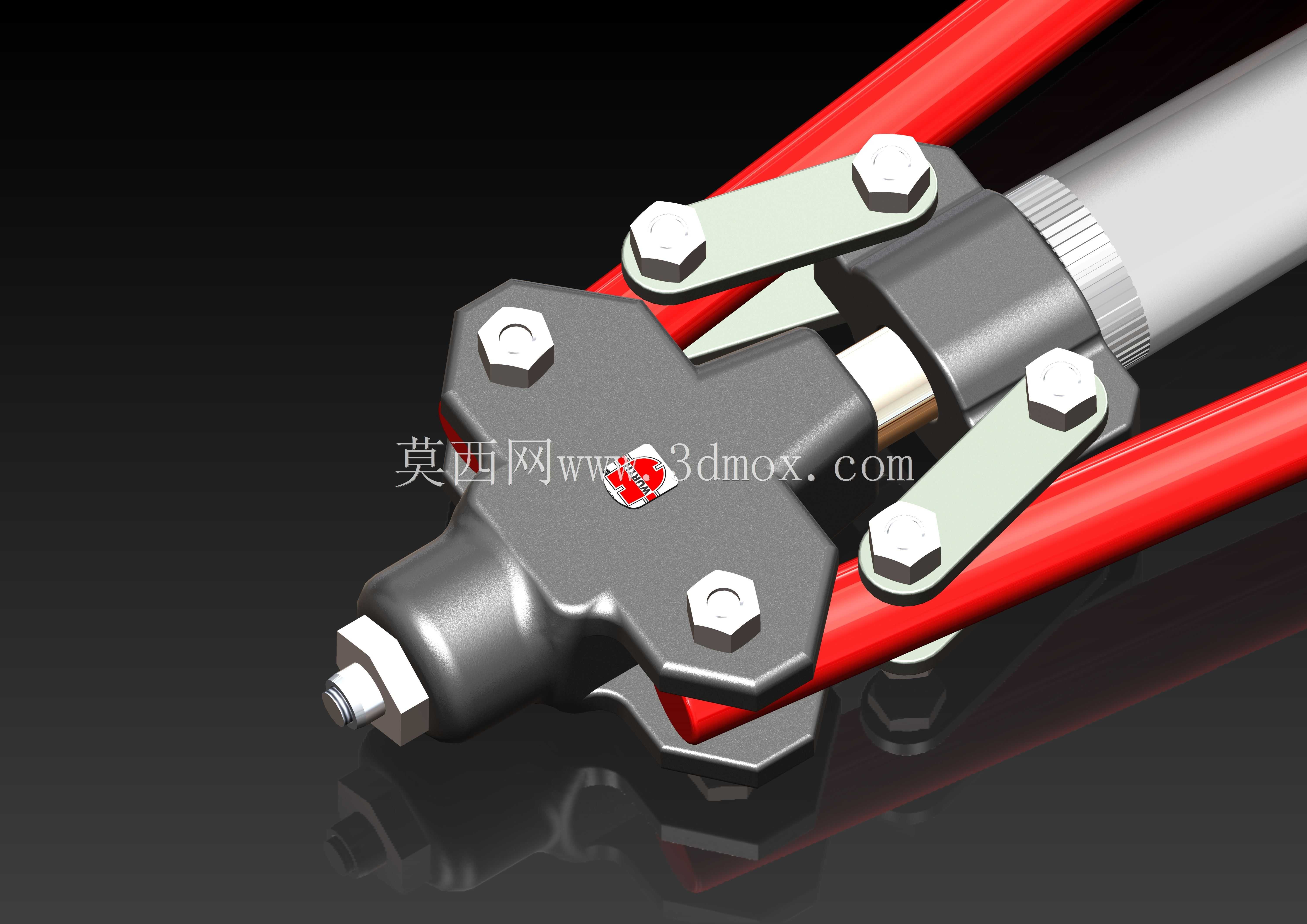

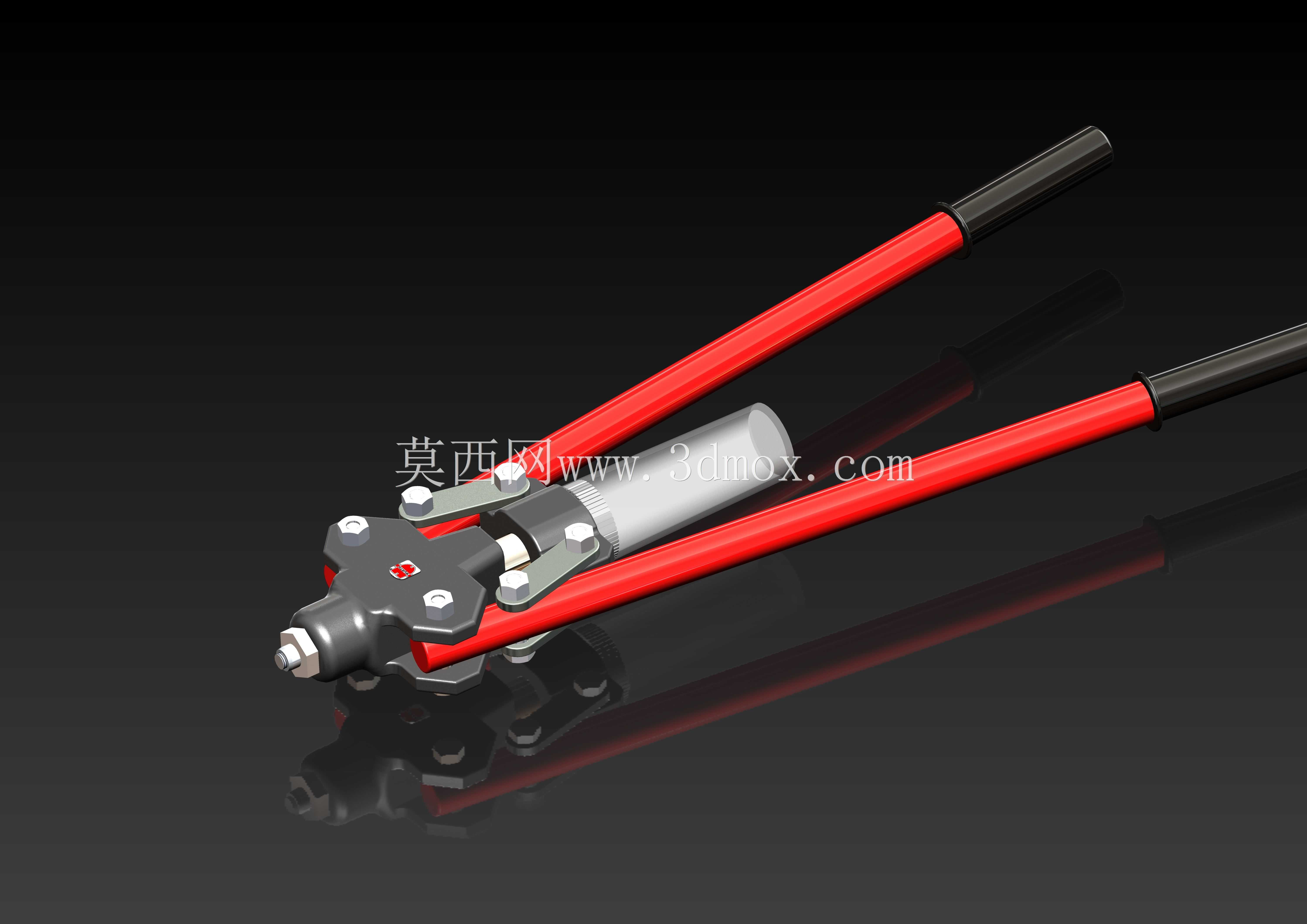

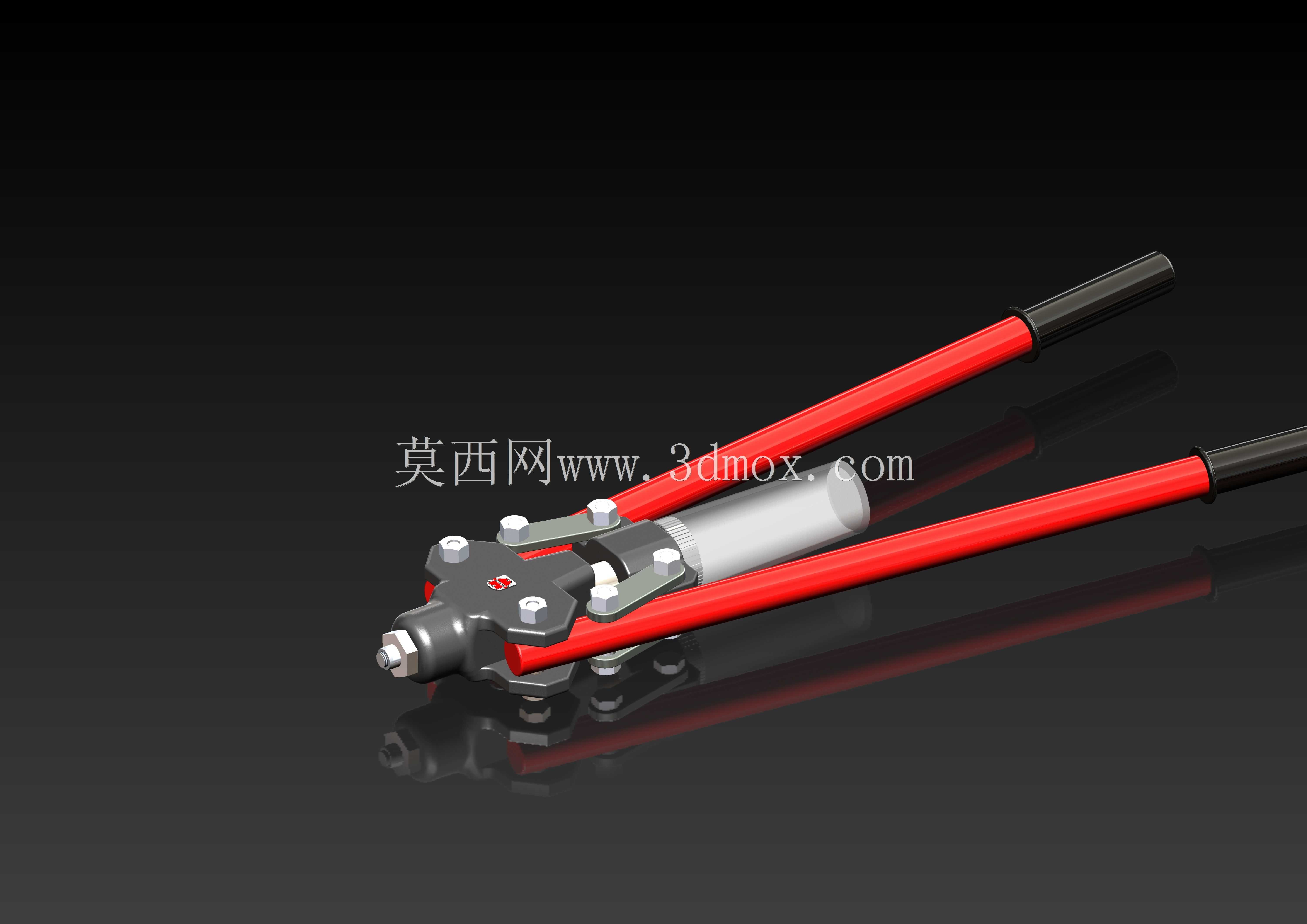

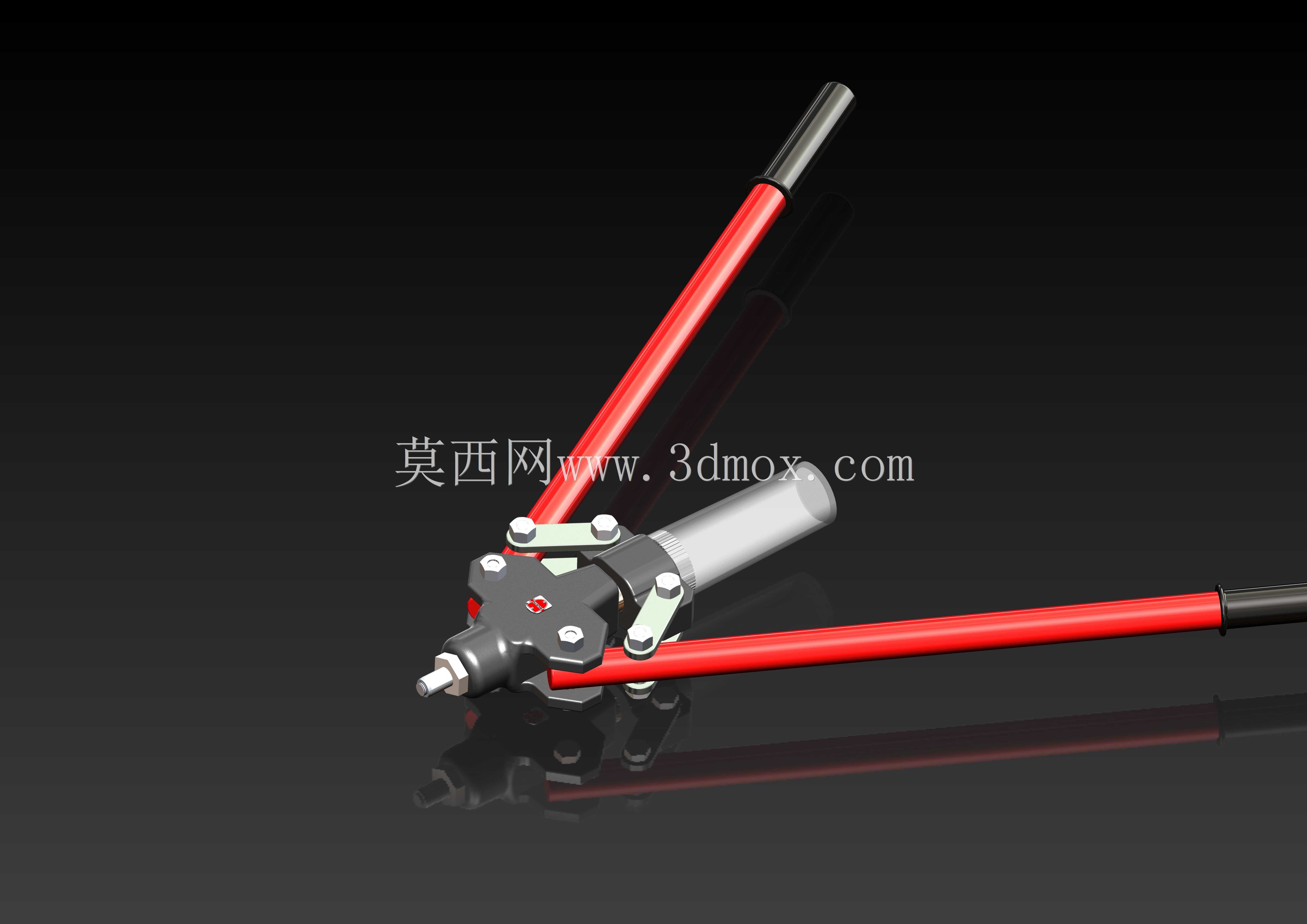

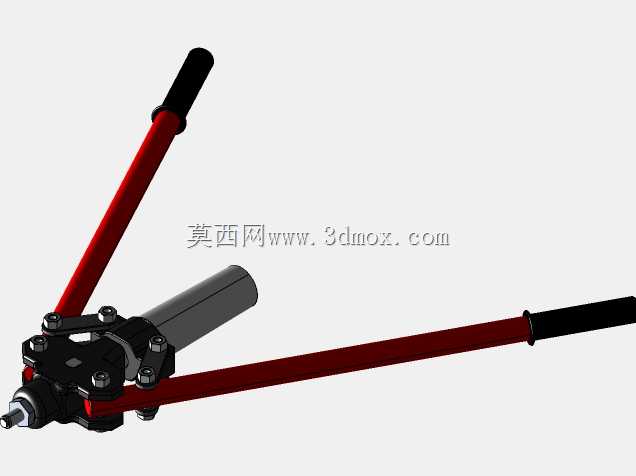

这款手动抽芯铆钉工具钳是面向现场铆接作业场景开发的手动紧固作业工具，主要应用于钣金加工、机箱机柜装配、户外广告牌搭建、五金制品维修、小型钢结构拼接等无法使用大型气动或电动铆接设备的作业场景，尤其适合高空作业、狭小空间作业、无供电环境下的临时铆接紧固需求，是装修施工、设备维保、五金加工从业者常用的手动作业工具。该工具的核心用途是通过手动施力完成抽芯铆钉的胀紧铆接，实现不同材质薄板件之间的牢固连接，无需预先攻丝或焊接，作业过程不会对基材表面造成热损伤，适配铝制、铁质、不锈钢等多种材质的常规抽芯铆钉，可完成0.5mm到5mm总厚度板材之间的可靠连接。在功能特性设计上，这款工具采用双长手柄杠杆增力结构，通过合理的杠杆比设计，将人手施加的握力放大数倍传递到前端的拉铆机构，操作人员无需施加过大的握力即可完成铆钉芯轴的拉断作业，有效降低长时间作业的手部疲劳；前端夹头采用快换式结构设计，可根据不同规格铆钉的芯轴直径快速更换对应规格的夹爪，无需额外工具即可完成适配调整，覆盖市面主流规格抽芯铆钉的使用需求；钳头内部设置有铆钉芯轴自动收集结构，拉断后的铆钉芯轴会暂存在钳体内部的储料腔中，避免芯轴随意掉落划伤工件或作业人员，提升作业现场的整洁度与安全性。在设计思路层面，这款工具钳优先考虑手动作业的人机工程学需求，手柄部分采用防滑绝缘包覆设计，握持区域贴合人手自然握持的弧度，避免施力过程中出现打滑硌手的问题；整体结构采用对称式布局，受力传递路径均匀分布在钳体两侧的连接臂上，避免单侧受力导致的结构变形，延长工具的使用寿命；所有运动铰接部位都设置有耐磨衬套，减少反复开合过程中的磨损量，保证长期使用后钳头的对中精度不会出现明显偏移，避免出现铆钉夹偏、拉铆失效的问题。在外形尺寸与安装边界上，这款工具钳整体采用细长型布局，总长度适配成年人双臂自然张开的握持距离，钳头部分的外径做了收窄设计，可深入深度不超过150mm的凹槽、腔体内部完成铆接作业；手柄末端做了圆弧收边处理，不会在作业过程中勾挂衣物或线缆；整体重量控制在单手握持可轻松操作的范围内，长时间手持作业不会产生明显的负重感，无需额外的安装固定基座，操作人员可随身携带随时开展作业，适配各种复杂多变的现场作业环境。
