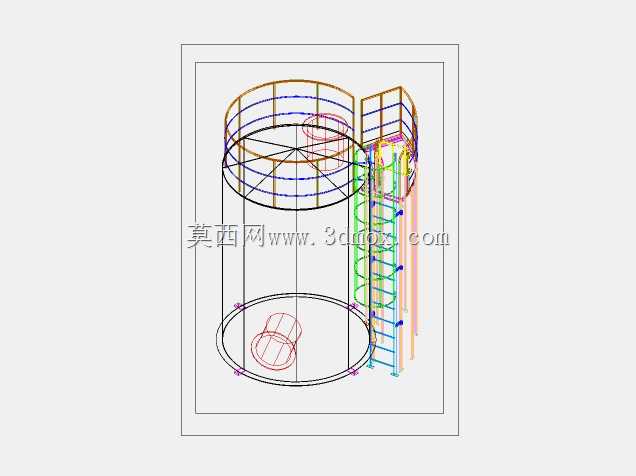

带自闭检修门与爬梯的立式储料储罐结构

这款立式储罐主要应用于工业生产环节的散料、液态介质中转存储场景，常见于化工原料暂存、粮油加工储料、工业水处理药剂存放、建筑浆料储备等作业场景，可适配室内外不同的安装环境，作为生产链路中的静态存储单元衔接上下游的物料输送、加工工序。设备核心用途是为存储介质提供密闭、稳定的容纳空间，同时配套的附属结构可满足日常巡检、检修作业、物料取样的操作需求，避免传统无配套结构储罐巡检时需要额外搭设临时梯具的安全隐患，也能减少检修口敞开带来的杂物落入、介质挥发或外界杂质污染存储物的问题。

从功能特性来看，罐体主体采用圆柱立式结构，相比方形储罐拥有更优的结构受力表现，同等容积下耗材更少、承压能力更强，可适配常压存储的多数介质使用需求。侧面配套的直爬梯采用等距踏步设计，梯身与罐体侧壁通过固定连接件刚性连接，爬梯外侧设置防护笼结构，可对攀爬作业的人员形成周向防护，避免高空作业失足坠落的风险。爬梯连通罐体上部的环形检修平台，平台周边设置连续防护栏杆，作业人员抵达平台后可围绕罐顶完成检修、阀门操作、液位检测等作业，无需在罐顶边缘冒险行走。罐体侧壁设置的人孔配套自闭式检修门，门体采用铰接结构搭配自闭复位构件，作业人员完成进出或取样操作后，门体可自动闭合锁止，无需人工额外操作关闭，能有效避免人孔长期敞开带来的安全风险与存储物污染问题，人孔尺寸可满足单人携带工具进出罐体内部开展清理、检修作业的通行需求。

设计过程中优先考量了结构的受力合理性与作业安全性，罐体的环向、纵向加强筋布局匹配立式罐体盛满介质后的受力分布，可减少罐体满负载时的壁面形变，延长设备整体使用寿命。爬梯与平台的连接位置做了局部加强处理，避免人员通行时的结构晃动，防护栏杆的高度、横杆间距符合高空作业防护的安全要求，自闭门的闭合阻尼经过适配调整，既可以保证门体自动复位闭合，也不会出现闭合冲击力过大夹伤作业人员的问题。

外形尺寸方面，罐体主体直径2500mm，整体高度4000mm，壁板厚度11mm，安装时需要预留罐体周边至少800mm的通行操作空间，爬梯侧需要预留不小于1200mm的攀爬作业空间，罐顶上方需要预留不小于1500mm的检修操作净空，罐体底部需要配套做水平承重基础，保证安装后罐体垂直度偏差在允许范围内，避免长期使用出现结构倾斜。配套的爬梯宽度适配单人通行需求，管道外接位置预留40mm外径的管道对接接口，可直接对接上下游的物料输送管路，角钢结构的支撑框架可对爬梯、平台形成稳定的结构支撑，保证附属结构与罐体主体的连接可靠性。
