立式安装润滑油控制台泵结构设计

　　在工业润滑系统的布局场景中，这类立式安装的润滑油控制台泵常被集成在大型机组的润滑油站模块内，承担着将储油腔内经冷却、过滤后的润滑油加压输送至各摩擦副点位的核心作用，常见于汽轮机组、大型冲压生产线、重型减速机集群的集中润滑配套环节，区别于卧式泵的水平占地布局，其立式贴装的结构形式能够充分利用设备旁的垂直安装面空间，在紧凑的车间设备排布场景下减少水平方向的占地干涉，尤其适合安装空间局促、周边管线排布密集的技改类项目现场。

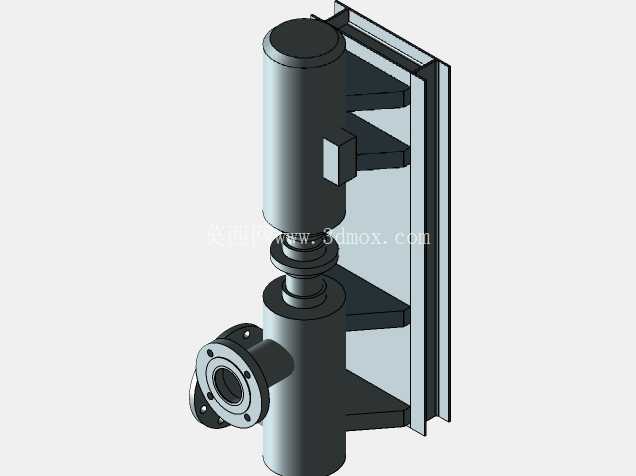

　　从结构功能来看，该泵的上部为驱动单元安装位，可适配标准立式电机直连，省去了卧式泵常见的联轴器调整、同轴度找正的复杂工序，中部的密封段采用多级轴封结构，能够在持续带压运行状态下避免润滑油沿轴向外溢，适配润滑油系统0.1-0.6MPa的常规工作压力区间，下部的泵体流道采用渐扩式设计，可降低润滑油在流道内的沿程阻力，减少高粘度润滑油输送时的气蚀风险，侧置的法兰接口采用标准凸面法兰结构，可直接与供油管路的法兰端面对接，法兰上的螺栓孔位按照通用管路标准排布，无需额外加工转接板即可完成现场配装。设计阶段首先要明确安装边界，该泵背部的安装支架采用L型折弯焊接结构，支架上预留的长条形安装孔可适配现场安装面的螺栓孔位偏差，允许在安装时进行上下15mm范围内的位置微调，降低现场安装的对位难度；整体安装时需保证泵轴的垂直偏差不超过0.1mm/m，避免长期运行时轴封偏磨导致的泄漏问题，泵体底部预留的排空口可在设备检修时快速排净泵腔内残留的润滑油，减少检修过程中的油品浪费与现场污染。

　　从实际选型适配角度，该结构的泵可适配ISO VG46、VG68等常用牌号的工业润滑油，输送介质温度范围覆盖-10℃到80℃，能够满足绝大多数工业场景下的润滑油输送需求，泵体与安装支架之间设置的减震垫可隔绝泵运行时的振动向安装基面传递，避免振动传导至周边精密检测元件影响检测精度。在三维建模过程中，需要重点关注法兰端面的形位公差要求，保证法兰密封面的平面度不超过0.05mm，避免安装后出现密封渗漏，同时要核对安装支架上的孔位与泵体连接螺栓的间隙，保证装配时螺栓能够顺利穿入，不会出现干涉问题；流道部分的建模要避免出现直角拐点，减少介质流动时的湍流损耗，提升泵的运行效率。

　　这类泵在实际运行时，通常会在出口端配置压力传感器与溢流阀，当系统压力超过设定阈值时溢流阀自动开启回流，保证系统压力稳定在设计区间内，同时泵入口端会配置精度不低于40μm的过滤器，避免润滑油中的杂质进入泵腔磨损叶轮与轴封，延长设备的整体使用寿命。在设备检修维护层面，该结构的泵采用模块化设计，上部驱动单元、中部密封段、下部泵体均可独立拆卸，更换密封件或叶轮时无需将整个泵从安装面上拆除，仅需拆解对应段的连接螺栓即可完成维护作业，大幅缩短了现场检修的停机时间，适配连续生产类工业场景对设备维护效率的要求。安装时还需注意泵的入口管路要保持一定的倾斜角度，避免管路内形成气塞影响泵的自吸能力，首次启动前需要向泵腔内注满润滑油进行排空，避免干磨损坏密封件与叶轮。
