双联立式列管机油冷却器结构设计

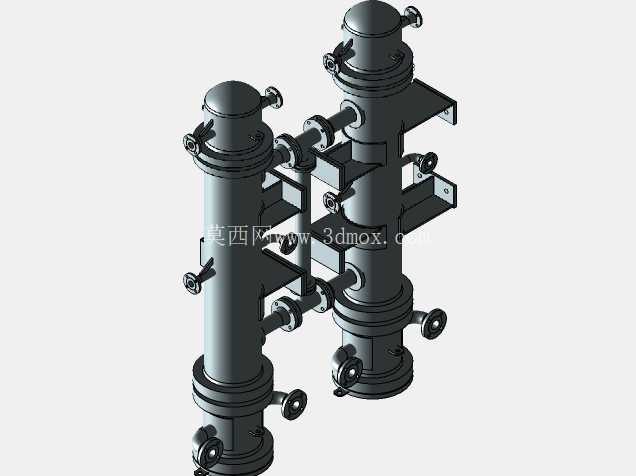

　　在工业润滑系统、重型动力单元的油路循环回路里，机油冷却器是控制润滑油工作温度、避免油品高温氧化失效、保障运动摩擦副润滑可靠性的核心换热部件，本次呈现的双联立式列管结构机油冷却器，针对连续运行不允许停机维护的工况设计，采用两台完全相同的立式列管换热单元并联布置，可实现在线切换单台运行、隔离故障单元检修的功能，避免单台冷却器故障导致整套动力系统停机的生产损失。从实际应用场景来看，这类双联结构的机油冷却器常配套在大型柴油发电机组、船舶主机润滑系统、冶金设备稀油润滑站、大型压缩机曲轴箱油路中，这类场景普遍存在设备连续运行周期长、润滑油热负荷波动大、停机维护成本极高的特点，单台冷却器一旦出现管束泄漏、结垢堵塞等问题，可通过管路阀门切换至另一台冷却器独立承担换热任务，故障单元隔离后即可开展检修作业，不会中断主设备的正常运行。

　　从设备功能特性来看，该冷却器采用管壳式换热结构，润滑油走壳程、冷却介质走管程，立式布置的结构可大幅减少设备占地面积，同时利于壳程润滑油的排气与杂质沉降，避免气阻影响换热效率、杂质堆积堵塞管束间隙。每台换热单元的顶部设置排气接口、底部设置排污接口，侧面布置的多组法兰接口分别对应润滑油的进出、冷却介质的进出，可根据现场管路走向灵活选择对接方向，适配不同的安装空间布局。两台换热单元之间采用型钢支架刚性连接，支架上预留的多组安装孔位可直接将整套冷却器固定在设备基座或者油路站房的安装梁上，安装时需保证设备垂直度偏差不超过千分之一，避免壳程介质偏流导致换热效率下降。从设计思路层面，建模过程中首先根据额定热负荷计算所需的换热面积，确定单台换热单元的筒体直径、管束数量与长度，再结合油路系统的额定流量确定各接口的法兰通径与压力等级，所有承压部件的壁厚均按照对应压力等级的规范要求取值，管束与管板的连接采用强度胀加密封焊的结构形式，避免润滑油与冷却介质发生串漏。支架的设计充分考虑了两台换热单元的承重与运行过程中的振动载荷，连接筋板的布置避开了各接口的操作空间，不会影响阀门安装与后期检修操作。

　　外形尺寸方面，整套双联冷却器的安装边界需考虑侧面阀门操作空间、顶部排气阀操作空间、底部排污阀的接管空间，安装基座的承重能力需满足设备满液运行时的总重量要求，对接管路需设置独立支撑，避免管路重量直接作用在冷却器接口上导致应力集中开裂。在实际选型匹配时，需根据润滑油的最高工作温度、冷却介质的进水温度、所需的散热量确定单台换热单元的换热面积，双联配置下单台换热能力需满足系统100%热负荷的散热要求，才能保证切换单台运行时润滑油温度控制在允许范围内。

　　建模过程中对所有法兰密封面、管束排布、支架安装孔的位置都做了精准定位，可直接用于管路布局干涉检查、安装基座的设计出图，也可作为同类型冷却器改型设计的基础模型，根据不同的热负荷参数调整筒体长度、管束数量即可快速生成适配不同工况的冷却器模型。立式结构的设计也使得冷却器在运行过程中，壳程的润滑油能够自然形成自上而下的流动趋势，与管程内自下而上的冷却介质形成逆流换热，最大化换热温差，提升换热效率，相比卧式结构同换热面积下的冷却效果提升约15%左右，同时立式布置的管束结垢速率更低，后期清洗维护的周期更长。
