泰克拉工业厂房钢结构框架设计作品

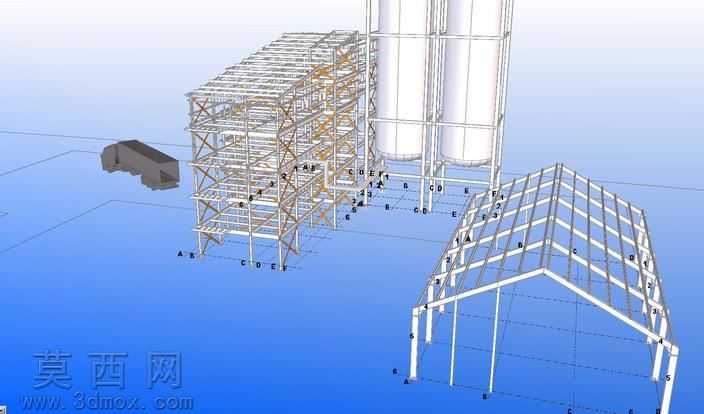

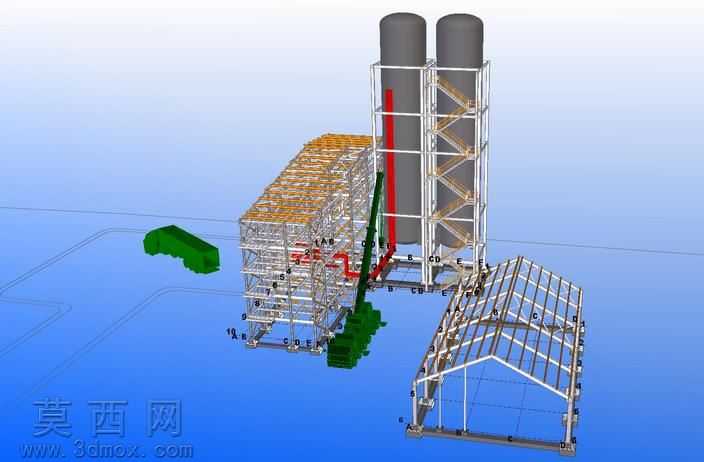

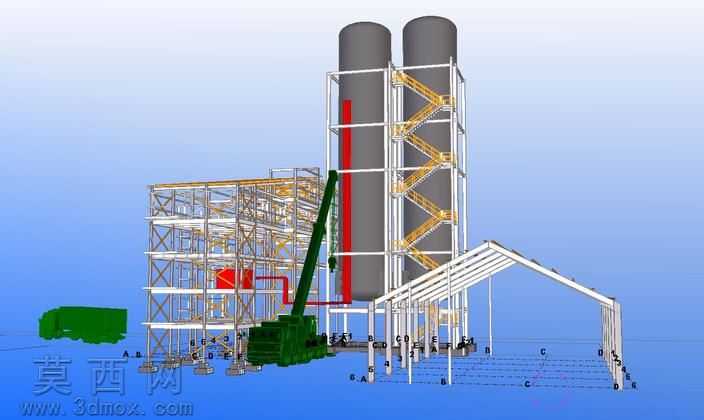

本作品采用Tekla BIMsight平台完成全流程三维建模，针对工业生产类厂房的核心结构体系进行精细化搭建，完整还原了双立式罐体配套钢框架、附属操作爬梯、外部管廊支架、临时吊装设备占位以及配套厂房坡顶框架的全场景结构。建模过程中严格遵循钢结构施工规范，对钢柱、钢梁、支撑构件的节点连接进行1:1参数化还原，每一处螺栓排布、焊缝预留位置都按照实际施工标准设置，确保模型可直接对接结构校核与施工交底环节。材质渲染阶段，针对不同构件的物理属性进行差异化材质赋予：主体钢框架采用哑光银灰色金属材质还原钢结构本色，操作爬梯使用醒目的安全黄材质做区分，立式罐体采用深灰色哑光材质还原工业罐体的防腐涂层质感，吊装设备采用深绿色工程漆面材质，管道系统根据介质属性区分红色消防管线与灰色工艺管线，地面施工定位线采用半透明蓝色材质做可视化标注，整体渲染效果清晰区分各功能构件，便于快速识别结构组成。结构设计层面，采用主次梁分层搭建逻辑，主框架承担罐体竖向荷载与水平风荷载，交叉斜撑提升整体结构抗侧刚度，之字形爬梯按照人体工程学步距设置踏步与休息平台，坡顶厂房框架采用三角形桁架结构实现大跨度无柱空间，外部管廊支架预留足够的管道安装与检修空间，同时模拟了履带吊吊装作业的占位场景，还原施工现场的设备站位与构件吊装路径。设计思路围绕工业设施的全生命周期可视化需求展开，既完整呈现建成后的结构形态，也融入施工阶段的设备占位与定位放线细节，可用于结构受力校核、施工方案推演、现场技术交底等多个场景，模型构件层级划分清晰，可单独拆解查看任意节点的连接构造，也可整体浏览项目的整体布局关系，为工业钢结构项目的数字化交付提供直观的三维可视化载体。
