工业厂区双筒储仓配套钢结构框架设计

　　这套三维结构设计针对化工、建材类厂区的散料存储中转工段打造，核心覆盖双立式储仓的支撑框架、配套作业钢平台、物料输送廊道以及附属检修设施的全结构建模，完全匹配现场施工的结构校核与预制加工需求。从实际落地的应用场景来看，这类结构多服务于粉体、颗粒类工业物料的暂存与中转工序，上游衔接物料破碎、筛分工段的出料端，下游对接定量包装或散装发运工位，是厂区生产链路里衔接生产与外运环节的核心支撑结构，设计阶段需要充分考虑物料存储的静载荷、设备运行的动载荷以及区域风载、雪载等外部荷载的叠加影响，不能仅做外观层面的结构搭建。

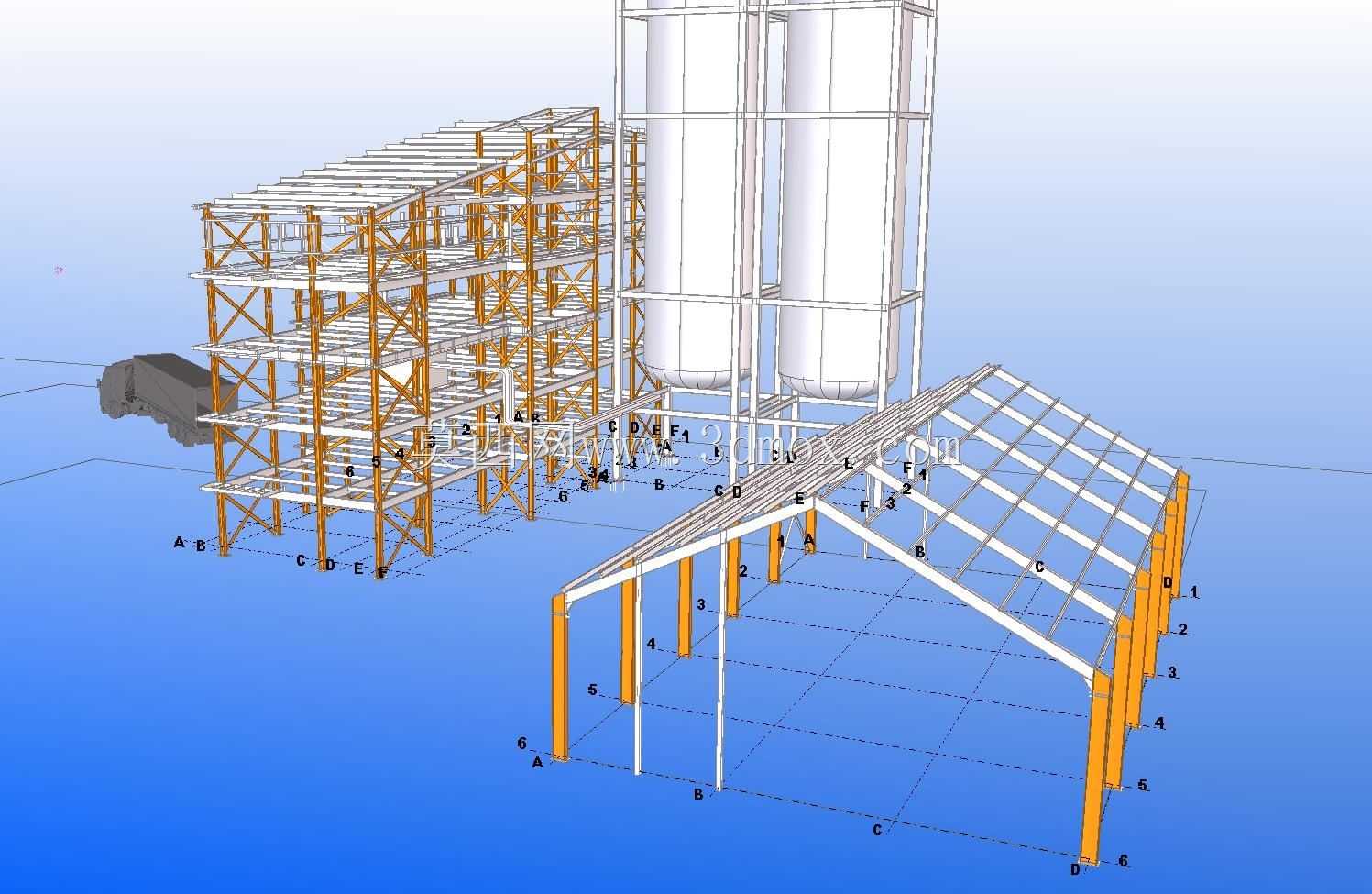

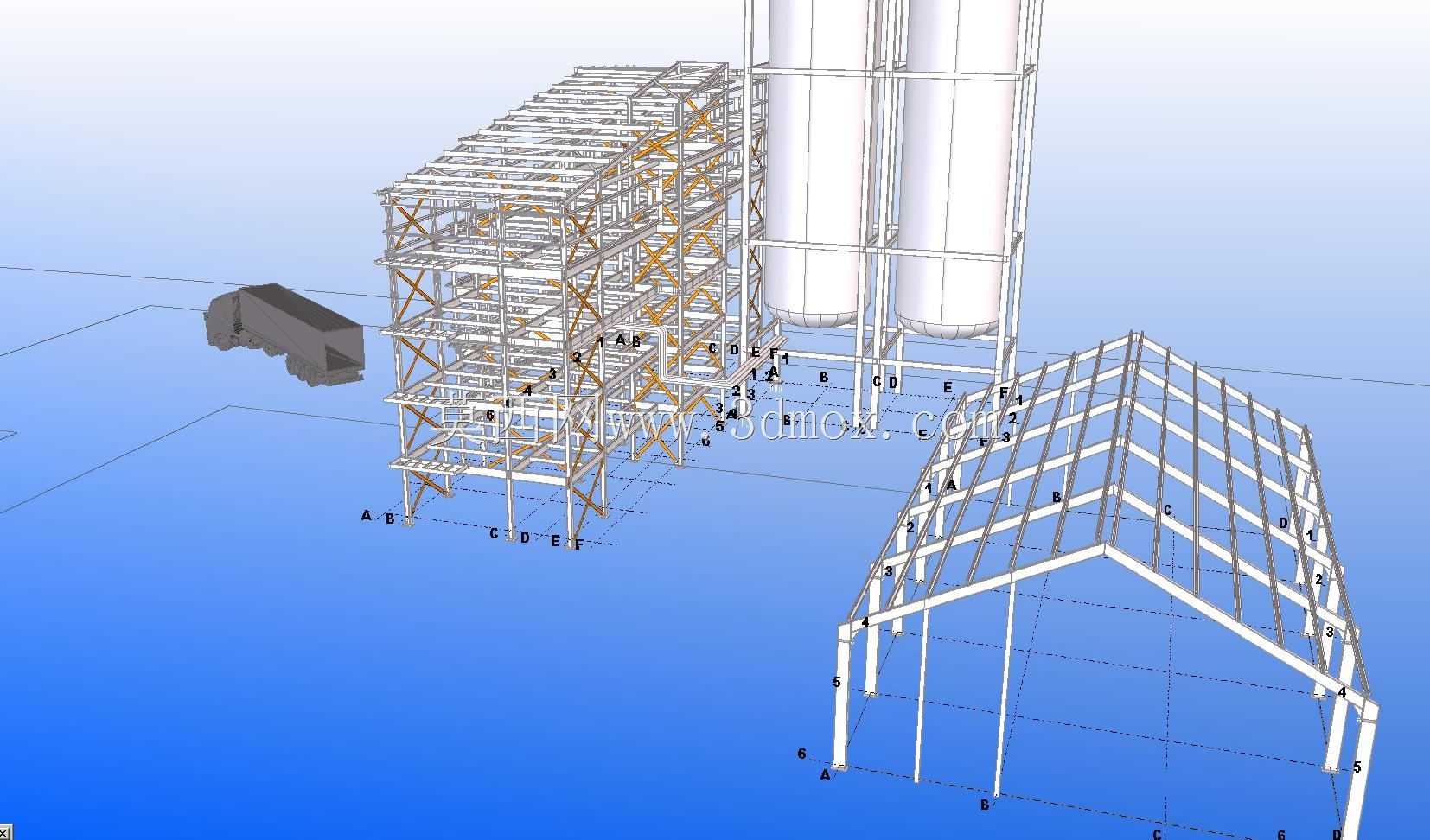

　　设计过程中首先锚定了双储仓的安装边界，两个立式储仓采用并排布置形式，支撑框架采用型钢立柱搭配横向钢梁的格构式结构，立柱底部设置独立的预埋地脚板，匹配混凝土基础的预埋螺栓点位，安装时可直接通过地脚螺栓完成框架与基础的刚性连接，无需现场额外做结构裁切调整。框架沿储仓高度方向分层设置作业平台，每层平台都铺设防滑钢格板，边缘设置符合安全规范的防护栏杆，平台之间采用斜向钢爬梯连通，爬梯踏步采用防滑花纹钢板弯折成型，侧面设置护笼，满足日常巡检、设备检修的人员通行安全要求。

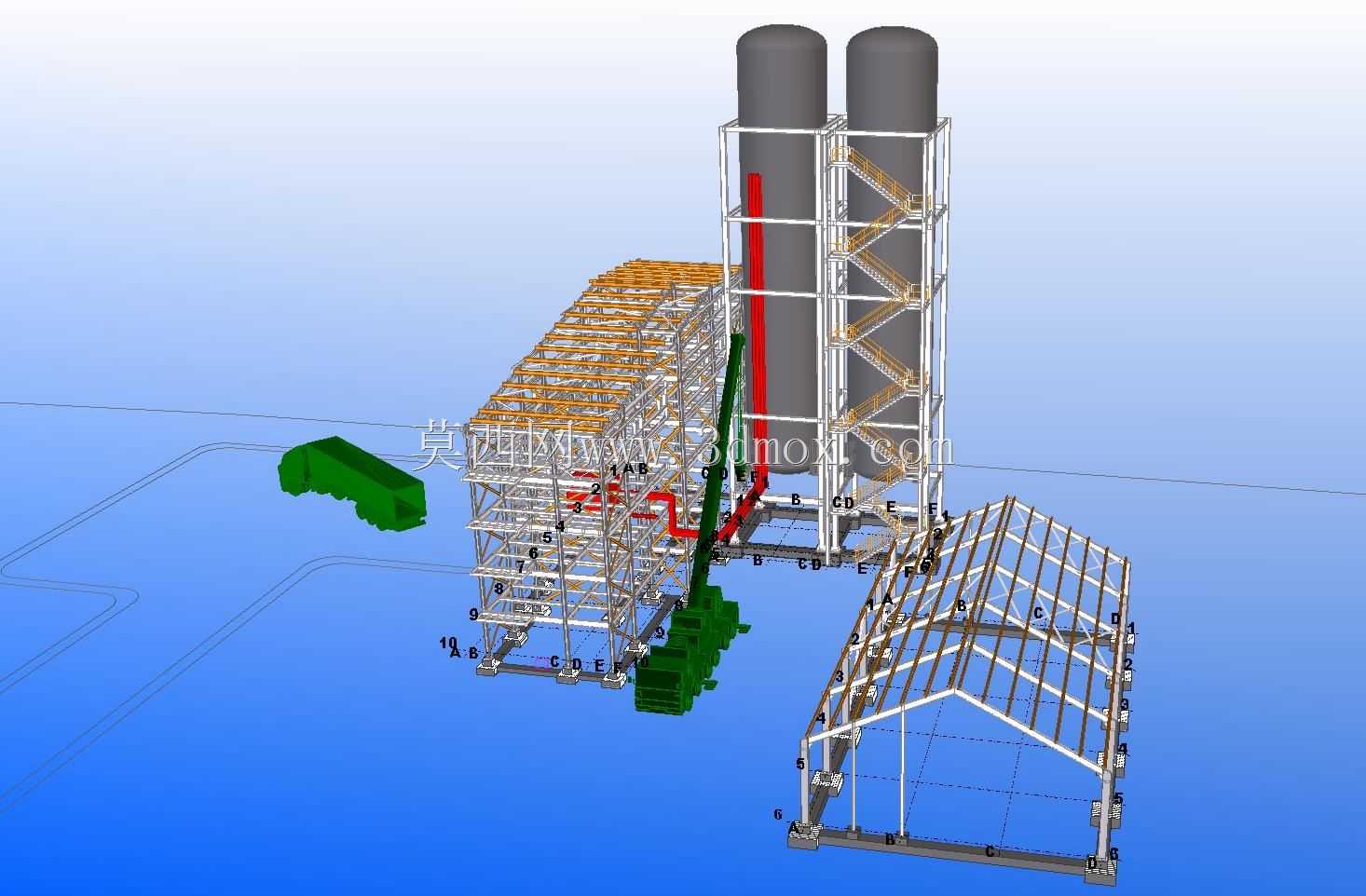

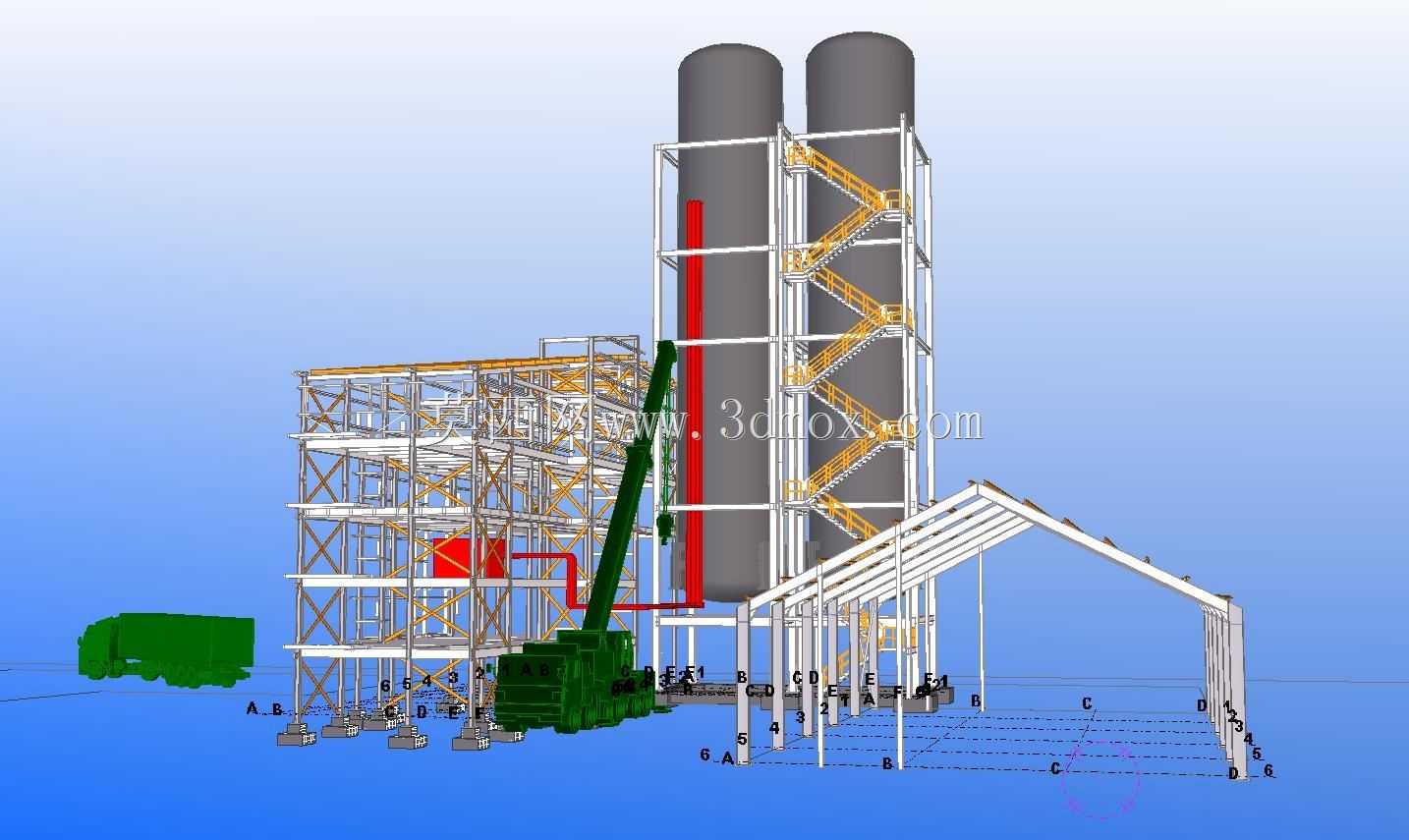

　　考虑到储仓进料、出料的作业需求，框架侧面预留了工艺管道的穿行空间，红色的物料输送管道沿框架立柱旁侧布置，从框架低层的进料端一直延伸到储仓顶部的进料口，管道支架直接与框架横梁焊接固定，减少了独立管道支架的占地与施工成本。框架一侧延伸出的大跨度斜向输送廊道，采用变截面型钢做桁架支撑，廊道上端对接储仓侧部的出料口，下端延伸至厂区运输通道旁，可直接配套皮带输送机完成储仓物料的向外输送，廊道两侧同样设置防护栏杆与挡料边，避免物料输送过程中撒落以及人员通行的安全隐患。

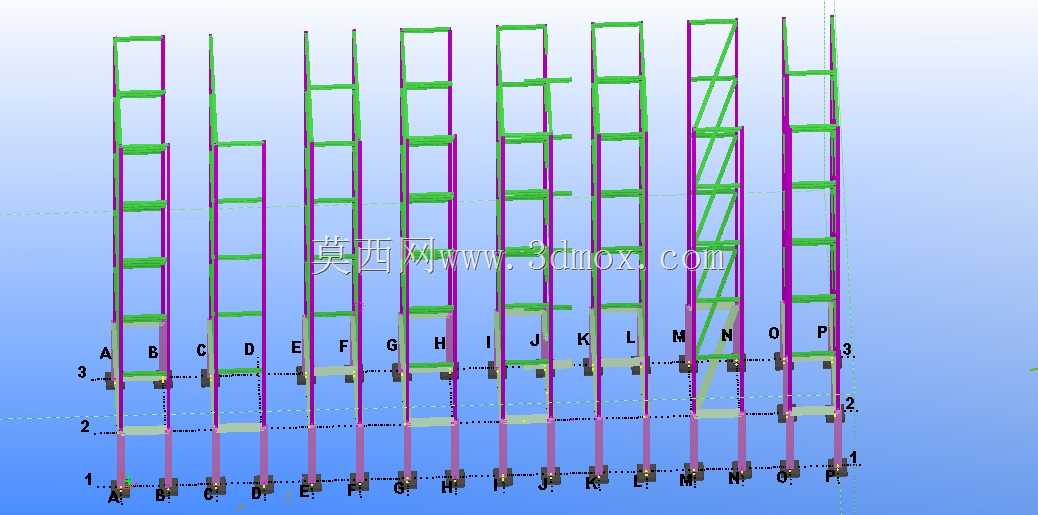

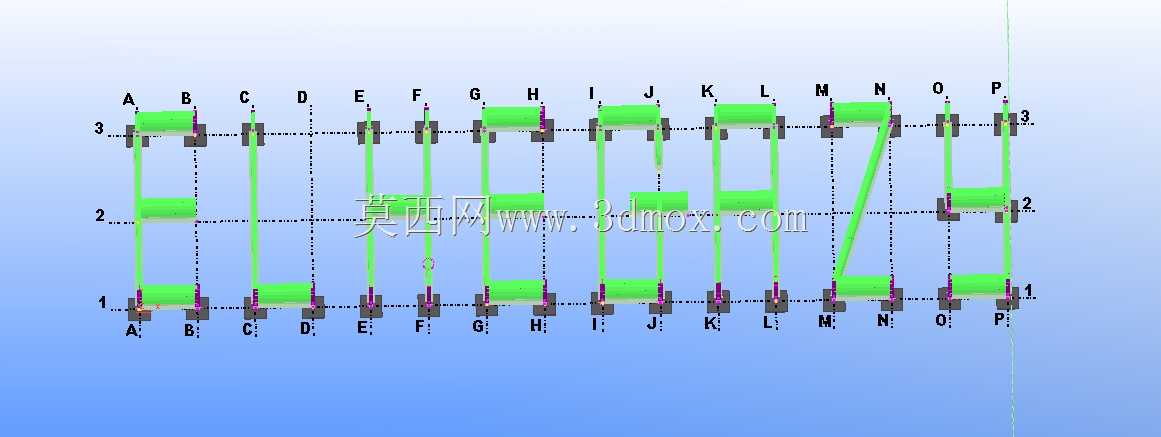

　　结构建模过程中所有钢构件的连接节点都做了细化处理，立柱与横梁的连接采用加劲板补强的焊接节点，爬梯与平台的连接采用螺栓铰接加焊接的双重固定形式，输送廊道与主框架的连接位置设置了微小的位移补偿间隙，可抵消温度变化带来的钢结构热胀冷缩形变，避免长期运行过程中节点出现应力开裂。从安装尺寸的适配性来看，整套结构的构件拆分完全符合公路运输的尺寸限值，所有钢构件都可在工厂预制完成后运输到现场进行装配式安装，大幅缩短现场施工的周期，减少现场焊接的作业量，也更便于控制结构的施工精度。

　　在结构受力的设计逻辑上，主框架的立柱选型充分考虑了储仓满载时的总重量，搭配横向的圈梁形成稳定的受力体系，可将储仓的载荷均匀传递到每个立柱底部的基础点位，避免出现局部基础过载沉降的问题。爬梯与平台的载荷设计按照常规工业检修的人均载荷加检修工具重量做冗余设计，可满足3-5名检修人员同时在同层平台作业的承重需求。输送廊道的桁架结构经过受力校核，可匹配皮带输送机满料运行时的动载荷，即使在大跨度的廊道中段也不会出现明显的下挠形变，保障皮带输送机的长期稳定运行。

　　整套结构的细节设计也充分考虑了后期运维的需求，框架顶部预留了除尘设备、料位计等附属设备的安装点位与固定支架，储仓侧部预留了检修人孔对应的操作平台空间，日常运维人员可直接通过爬梯到达对应位置完成设备检修、料位观测等作业，无需额外搭设临时脚手架。钢构件的表面处理按照工业厂区的防腐要求做了对应设计，所有外露钢构件都预留了防腐涂层的厚度空间，可适配不同厂区的腐蚀环境做对应的防腐处理，延长整套结构的使用寿命。
