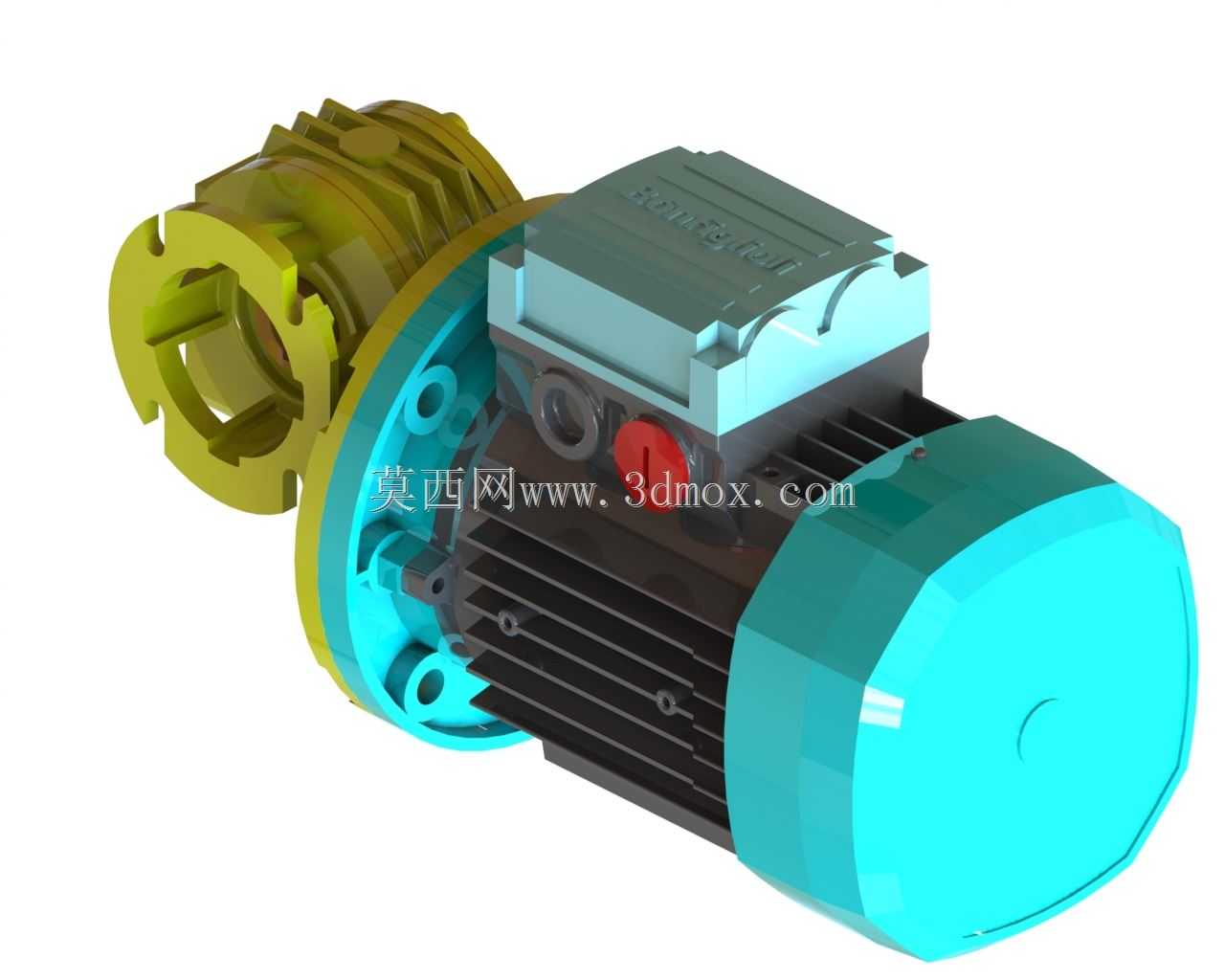

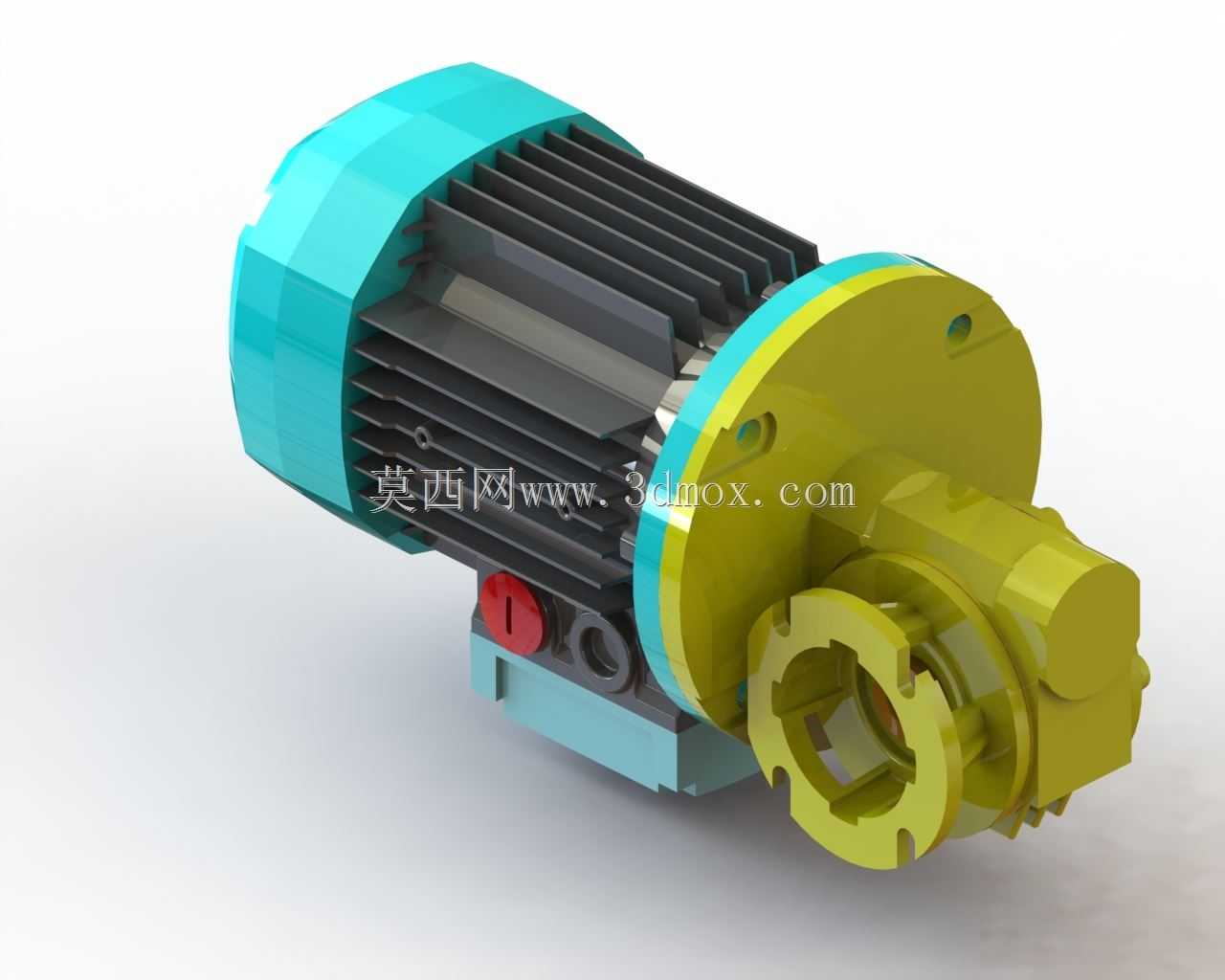

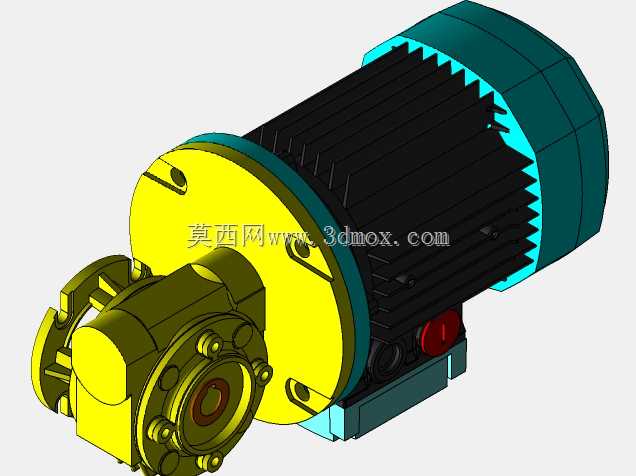

Bonfiglioli集成式齿轮减速电机结构

这款集成式齿轮减速电机，是工业传动场景中实现低转速大扭矩动力输出的核心部件，广泛适配轻工输送、食品包装、小型自动化生产线、仓储物流分拣设备等对安装空间有紧凑要求的传动场景，能够直接对接负载端完成动力匹配，省去额外搭建传动连接结构的工序，大幅降低设备整体的装配复杂度。从实际用途来看，它将异步驱动电机与齿轮减速箱做了一体化集成设计，输入端的电机部分负责输出高转速低扭矩的初始动力，经过前端蜗轮蜗杆结构的齿轮箱完成转速折减与扭矩放大后，通过输出端的法兰接口直接连接负载，可适配链轮、带轮、联轴器等多种连接形式，满足不同设备的动力接驳需求。在功能特性上，该结构采用B3安装位设计，输出端法兰带有定位止口与均布安装孔，能够快速完成与设备机架的定位锁紧，传动比设置为20，可将电机端的额定转速按比例折减至适配多数中低速工况的输出转速，匹配的BN63B4规格电机端采用散热筋结构外壳，能够在连续运行过程中通过空气对流带走绕组产生的热量，避免长时间工作出现过热降效的问题；齿轮箱部分采用铸铝壳体搭配内部合金齿轮组，既保证了传动啮合的刚性，又控制了整体结构重量，输出端的密封结构能够阻挡车间内的粉尘、少量飞溅液体侵入齿轮啮合腔，延长内部润滑脂的使用寿命，降低日常维护频次。从设计思路来看，这款结构摒弃了传统电机与减速箱分体拼接的冗余设计，将电机输出轴直接作为齿轮箱的输入轴，省去了中间联轴器的连接环节，既减少了动力传递过程中的损耗，又压缩了整体轴向安装尺寸，让设备的动力单元布局更加紧凑；齿轮箱与电机的连接法兰采用同轴定位设计，保证了输入输出轴的同轴度，避免长期运行出现偏磨导致的振动、噪音问题。在外形尺寸与安装边界上，电机部分的外壳散热筋高度、端盖直径均匹配63机座电机的通用安装尺寸，齿轮箱输出端的止口直径、安装孔位间距符合VF系列减速箱的通用安装规范，设计时预留了接线盒的操作空间与输出端的连接避让空间，能够直接替换同规格的传统分体式传动组件，无需对原有设备的安装机架做额外改造，适配性较强。
