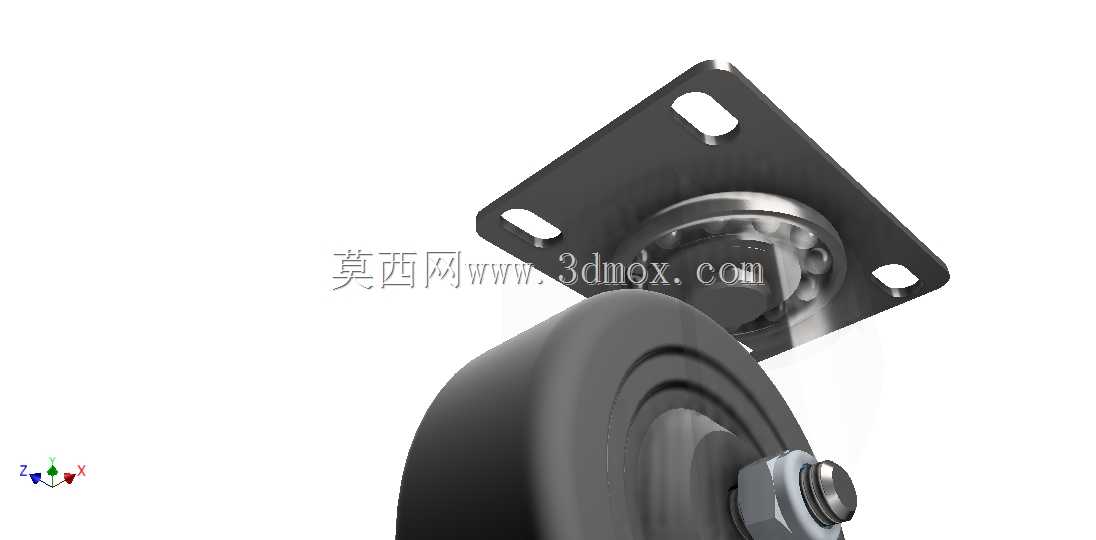

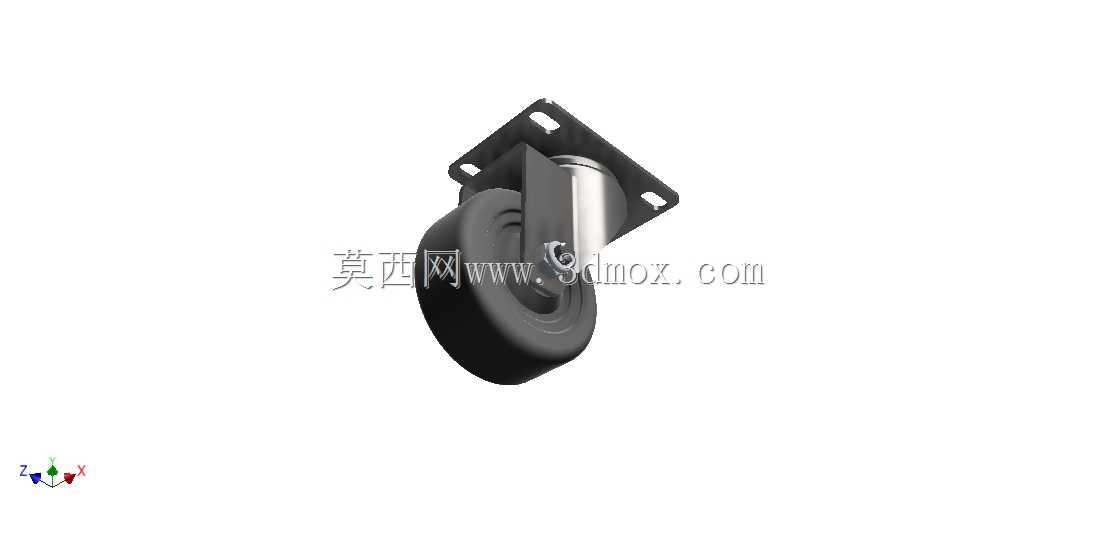

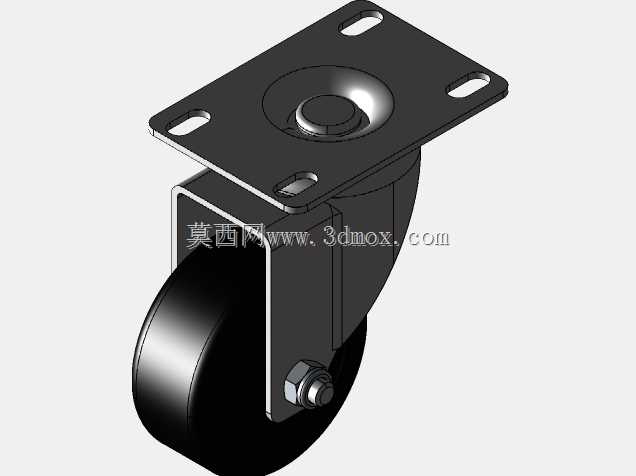

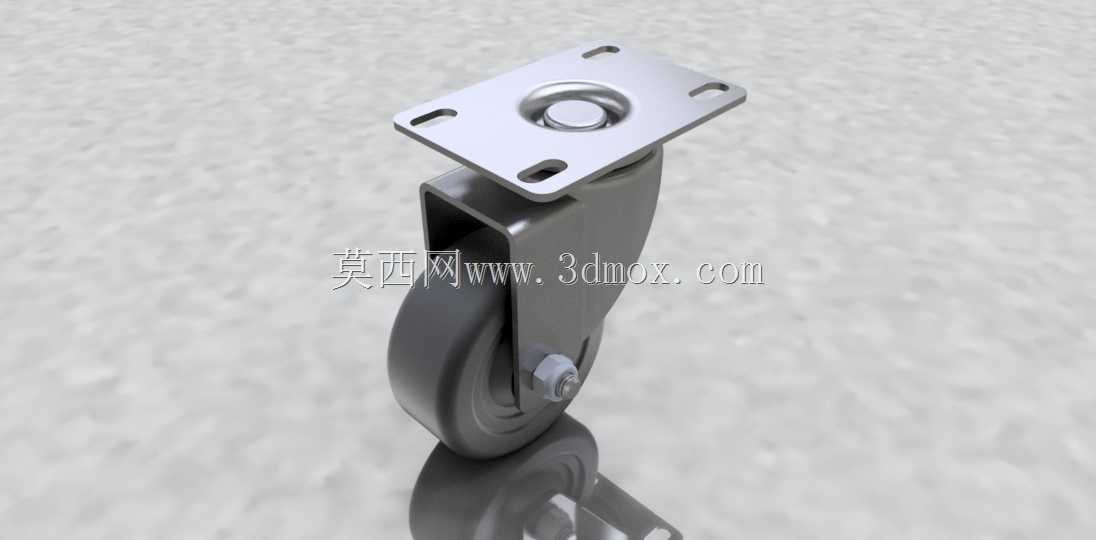

75mm平板式万向重载脚轮结构设计

这款75mm规格的平板万向脚轮，是工业场景中应用极为广泛的移动支撑部件，常见于轻型仓储货架、小型设备推车、工位周转器具、商用展架、医疗辅助设备以及轻型自动化输送线的配套移动单元上，核心作用是为搭载的设备或载具提供灵活的转向移动能力，同时兼顾承载稳定性与行走静音性，适配室内平整地坪、环氧地面、硬质瓷砖地面等多种常规作业场景。

从功能特性来看，这款脚轮采用顶部平板安装的结构形式，安装板预留四个对称的长条形安装孔，可适配不同孔距的设备底部安装位，安装时无需额外加工转接板，直接通过螺栓紧固即可完成装配，安装容错率更高。转向结构采用内置滚珠轴承的回转支承设计，转向时阻尼均匀，不会出现卡滞、晃动感，即使在满载状态下也能轻松完成360度任意方向转向，推动载具转向时无需施加过大的外力，操作手感顺滑。轮体部分采用耐磨硬质橡塑材质，行走过程中不会划伤地面，同时能过滤地面微小凸起带来的震动，滚动阻力小，推行时噪音极低，适合对噪音控制有要求的车间、办公、医疗场景。轮架采用加厚冲压钢结构，表面做防锈镀锌处理，抗冲击能力强，长期承重使用不会出现架体变形、开裂的问题，轮轴位置加装耐磨衬套，减少轮体转动时的磨损，延长整体使用寿命。

在设计思路上，这款脚轮优先考虑了安装通用性与使用可靠性，顶部安装板的尺寸、孔位都参照通用五金配件的行业常规规格设计，可直接替换同规格的旧脚轮，无需修改原有设备的安装结构。轮径设定为75mm，兼顾了移动灵活性与离地高度要求，不会因为轮径过小导致越障能力不足，也不会因为轮径过大抬高设备整体重心影响稳定性。支架的弯折角度经过力学优化，受力点均匀分布在支架的加强筋位置，避免应力集中导致的结构失效，轮体与支架之间预留足够的间隙，即使缠绕少量毛发、碎屑也不会出现卡轮问题，日常维护清理十分方便。

从安装边界尺寸来看，这款脚轮的顶部安装板为方形结构，四个安装孔的中心距适配常规轻型载具的安装尺寸，整体安装后的总高度控制在合理范围内，单轮额定承载适配轻型载具的承重需求，安装时只需保证安装面平整，四个螺栓均匀紧固即可，安装后转向回转半径小，在狭窄的通道内也能灵活转向移动，不会因为转向半径过大影响空间利用率。轮体的宽度经过优化，与地面接触面积适中，既保证了承重时的压强不会过大损伤地面，也不会因为接触面积过大增加滚动阻力，整体结构紧凑，没有多余的突出结构，安装后不会与载具底部的其他部件产生干涉。
