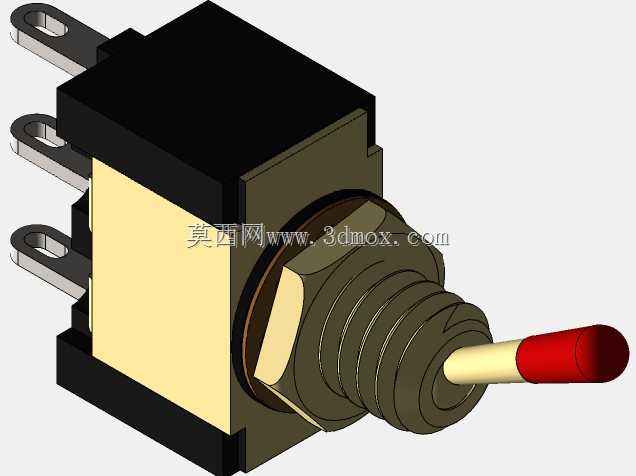

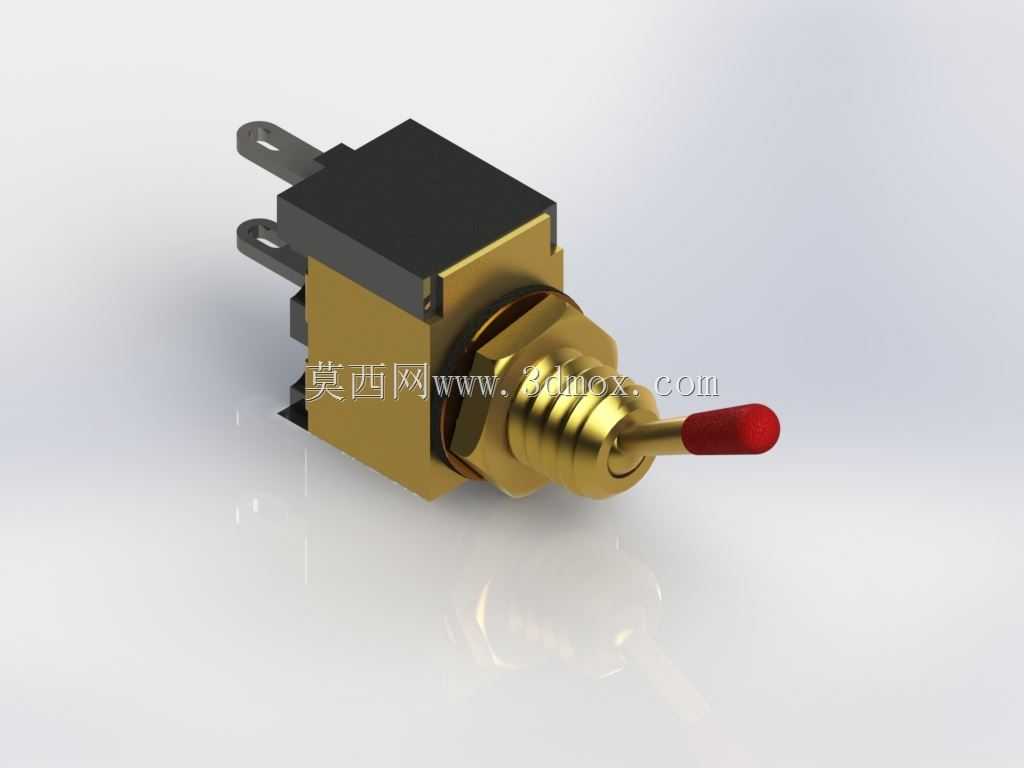

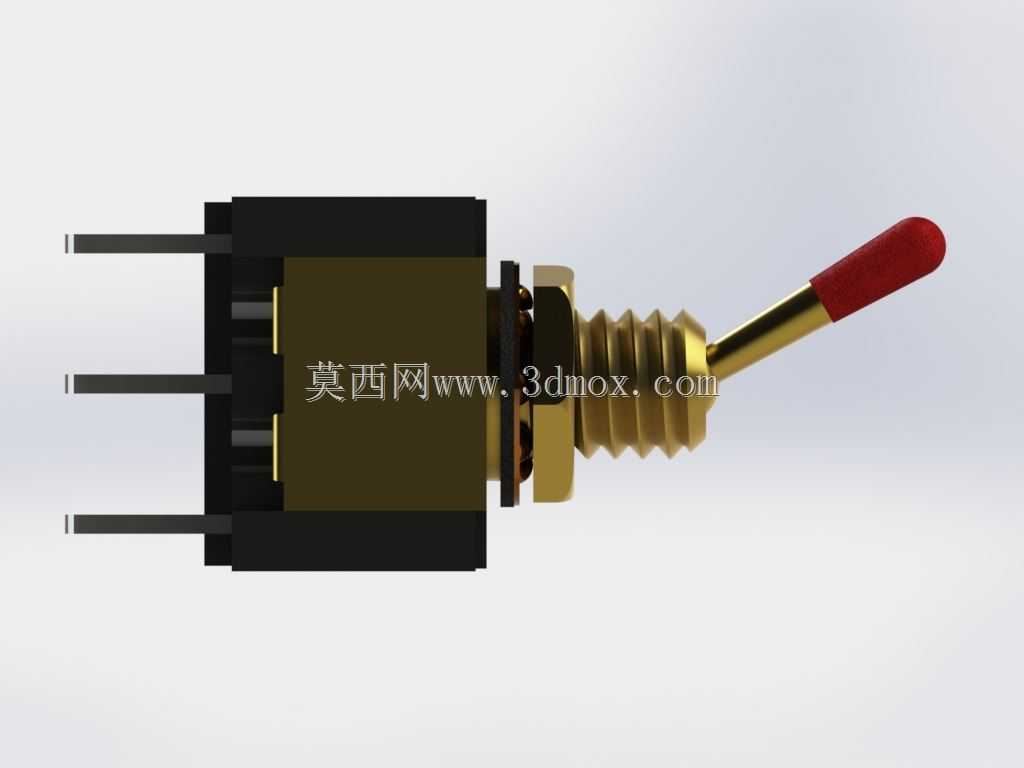

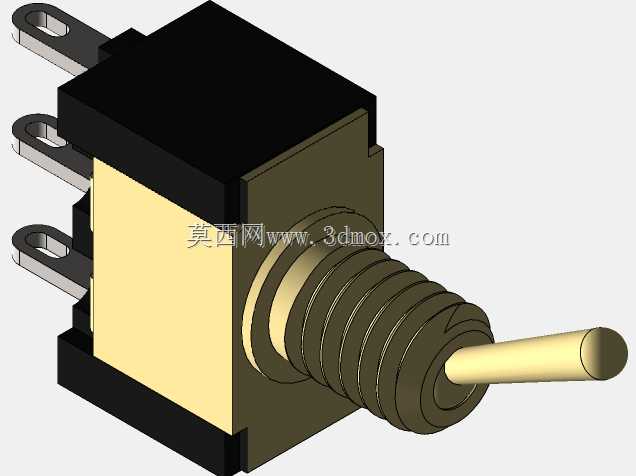

单刀双掷钮子式拨动开关结构设计

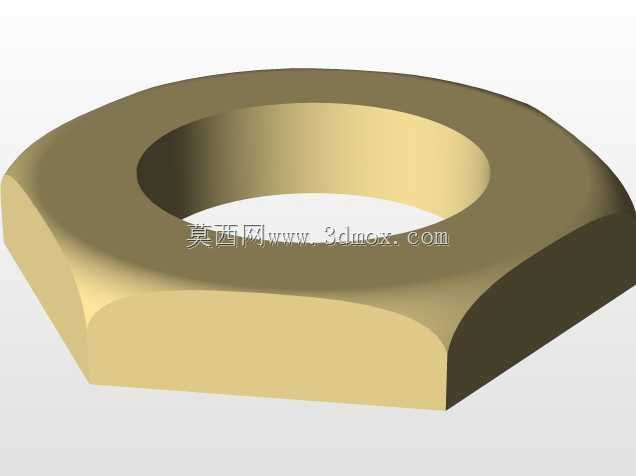

这款拨动开关是小型电子控制领域常用的通断切换元件，广泛应用在消费电子、小型工控设备、仪器仪表、音频设备、DIY电子制作等场景中，主要负责实现单路输入信号向两路输出回路的切换，或是完成电路通断、档位切换的控制功能，是低压直流控制回路里十分常见的手动操作元件。从实际使用场景来看，这类开关常被布置在设备面板、电路板侧边等便于手动操作的位置，操作者只需扳动端部的拨杆，就能快速完成回路状态切换，操作反馈清晰，档位定位明确，不会出现误触发或者档位模糊的问题。从功能特性来看，这款开关采用单刀双掷的触点结构，能够在两个输出回路之间完成快速切换，触点部分采用导电性能优异的铜质材料，接触电阻低，导通稳定性好，能够承载小功率低压回路的电流传输需求；外壳部分采用绝缘阻燃的工程塑料材质，能够隔绝内部带电部件与外部安装结构，避免出现短路、漏电的风险，适配常见的低压直流控制场景使用。在设计思路上，这款开关充分考虑了小型化设备的安装需求，整体结构紧凑，将触点机构、复位定位结构、密封衔接部分都整合在极小的壳体空间内；拨杆与壳体衔接处采用带螺纹的铜质安装基座，搭配锁紧螺母可以快速完成面板式安装固定，安装后结构稳固，能够承受日常操作的扳动力度不会出现松动；尾部伸出的两个插片式接线端，适配印刷电路板的直插焊接工艺，也可以搭配接线端子完成导线连接，接线操作便捷，焊接后连接强度高，能够耐受一定的拉扯力不会出现引脚脱焊的问题。从外形尺寸与安装边界来看，这款开关属于微型钮子开关范畴，安装螺纹直径适配行业通用的面板开孔尺寸，安装后突出面板的拨杆长度适中，既不会因为拨杆过短导致操作费力，也不会因为拨杆过长容易被外物误碰；壳体尾部的引脚间距符合常规电路板布线的间距规范，在进行电路板布局时不需要预留过大的安装空间，能够有效节省设备内部的排布空间，适配紧凑型电子设备的设计需求。开关的拨杆端部带有绝缘防护帽，既能够提升操作者扳动时的触感，也能进一步避免操作时接触带电部件的风险，整体结构兼顾了操作便利性、安装稳固性与使用安全性，能够满足多数小型电子设备的回路切换控制需求。
